弹簧搭扣式箱柜锁紧五金构件

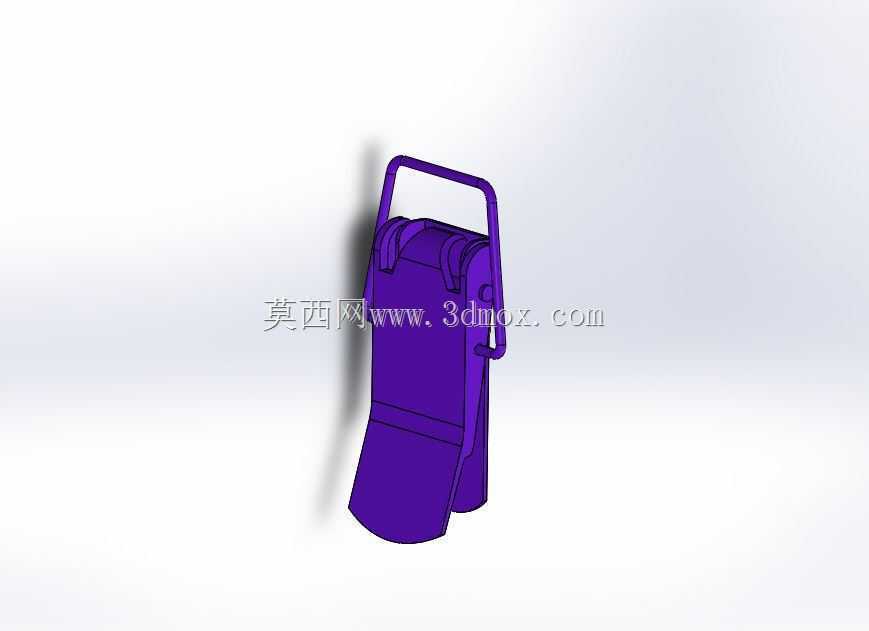

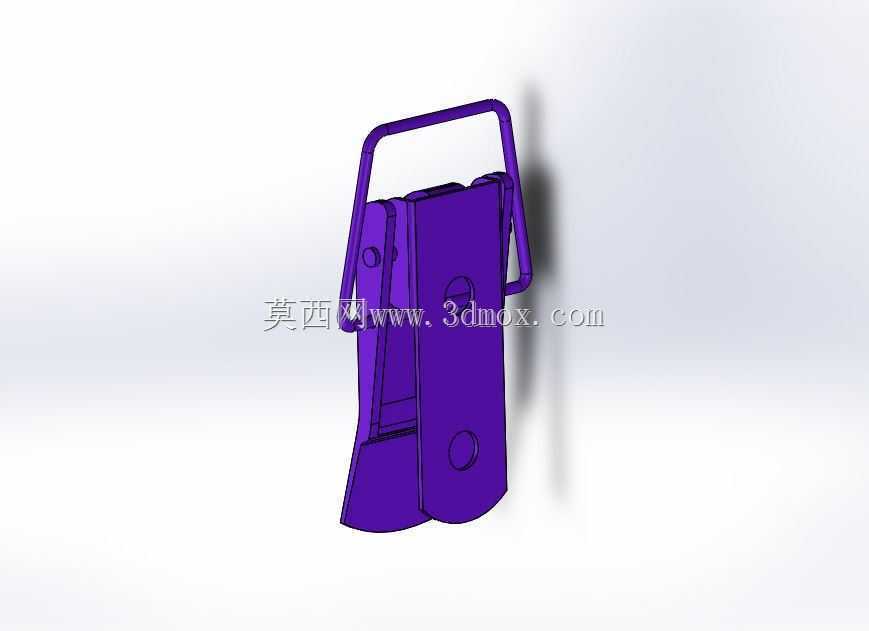

　　做设备结构设计快十二年，搭扣这类小五金件选型踩过的坑能列满三页A4纸，最常见的问题就是锁止虚位、长期开合疲劳失效、安装孔位偏差导致装配后扣合歪斜，很多新手工程师选搭扣只看外观和标称承重，忽略实际安装边界和工况受力，最后批量装机后出现运输途中箱盖弹开、检修门密封失效漏灰漏水的问题，返工成本比搭扣本身高几十上百倍。这次建模的这款弹簧搭扣，是针对中小型工业设备箱柜、仪器防护箱、工具箱这类需要频繁开合的场景设计的，和普通搭扣比，它的锁止逻辑是靠弯折成型的钢丝架联动，扣合时弹簧钢丝产生预紧力，把搭扣座和锁钩牢牢拉紧，不会因为设备运行的轻微震动出现松脱。

　　先讲实际应用场景，这类搭扣覆盖的工况很杂，车间里的小型电气控制箱柜门、户外便携检测仪器的防护箱、物流周转用的金属工具箱、甚至小型农用机械的侧盖检修口都能用，它的优势是不需要额外加锁，徒手就能完成开合，扣合到位后有清晰的手感反馈，不需要借助工具，日常检修开箱效率比螺栓紧固高很多。设计的时候首先考虑的是安装兼容性，搭扣的固定底座做了长圆形的安装孔，两个孔的中心距留了1.2mm的调节余量，就算钣金加工的时候安装孔位有小偏差，或者箱体焊接后出现轻微变形，也能通过调整搭扣的安装位置保证扣合顺畅，不会出现孔对不上装不上的问题。锁钩部分的折弯角度做了15度的导向斜角，扣合的时候不需要刻意对准，只要把搭扣扳到接近锁止的位置，钢丝架就能顺着斜角滑入锁止位，对装配工人的操作友好度很高，批量装配的时候能省不少对位的时间。

　　功能特性上，这款搭扣没有多余的零散零件，所有活动部件都是弯折一体成型的，钢丝架和底座的连接是靠底座本身的翻边卡位，没有额外的销轴铆钉，长期开合不会出现销轴脱落、铆钉松动的问题，弹簧钢丝选用的是常见的65Mn材质，做了发黑防锈处理，正常室内工况下开合寿命能到万次以上，就算是户外工况，只要不是长期泡在酸碱腐蚀环境里，表面的氧化层也能撑两三年不生锈。搭扣的扣合预紧力是经过调校的，扣合后能给箱体密封胶条提供大概80N的压紧力，只要箱体法兰面的平面度误差在1mm以内，配合2mm厚的橡胶密封胶条，就能达到IP54左右的防护等级，日常防溅水、防车间粉尘完全够用。

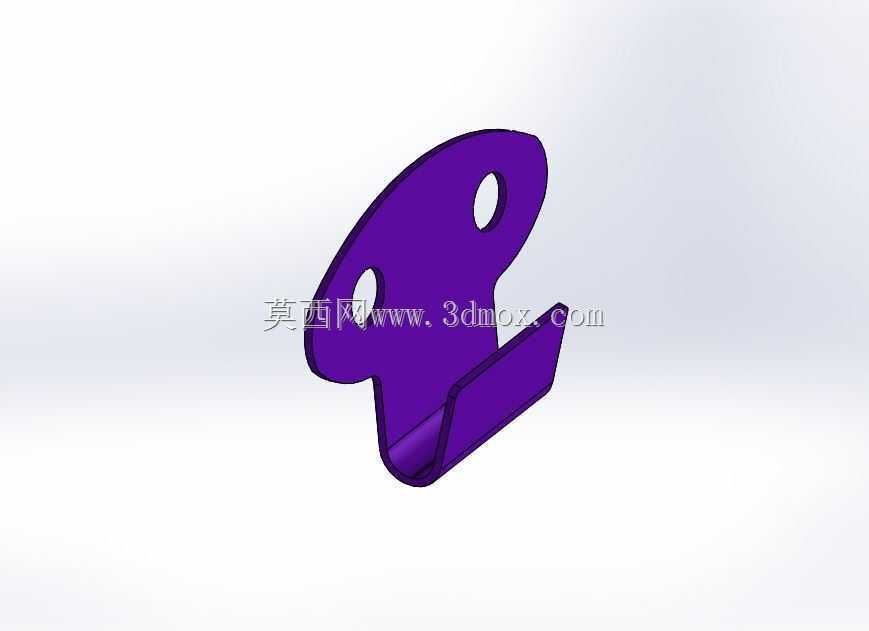

　　设计思路上没有搞花里胡哨的造型，所有结构都是为了可靠性和易加工服务的，底座和锁钩的板材用的是1.2mm厚的冷轧钢板，冲压成型后做镀锌钝化处理，折弯处的内圆角做了R0.8的过渡，不会出现应力集中导致的折弯开裂，活动钢丝的直径是2.5mm，弯折处的圆角做了R3的处理，反复弯折不会出现钢丝断裂的问题。安装边界这块要重点说，很多工程师选型的时候只看搭扣本身的外形尺寸，忽略开合需要的操作空间，这款搭扣完全打开状态下，扳动部分距离安装面的最大高度是32mm，安装的时候只要在搭扣前方留够40mm的操作空间，就能顺利完成开合动作，不会出现手伸不进去扳不动的问题；搭扣闭合后的整体厚度是12mm，不会突出箱体太多，运输过程中不容易被磕碰变形。锁钩部分的安装位置也有讲究，设计的时候留了2mm的上下调节余量，就算箱盖和箱体的合页间隙有偏差，也能通过调整锁钩的安装位置保证扣合松紧度合适，不会出现扣不上或者扣合后太松旷的问题。

　　实际建模的时候，把所有配合间隙都做了精准还原，比如钢丝架和底座翻边的配合间隙留了0.3mm，保证活动的时候没有卡滞，锁钩和搭扣卡位的配合间隙留了0.2mm，扣合后不会有明显的晃量，同时又不会因为加工公差导致扣合过紧扳不动。很多网上下载的搭扣模型都是只有外形，没有还原实际的活动间隙和安装调节余量，导到装配体里做干涉检查的时候会误报干涉，或者出工程图的时候安装孔位尺寸不对，按图加工后装不上，这款模型在建模的时候就把实际生产中的公差余量、安装调节空间都做进去了，不管是做装配选型参考，还是直接导出工程图做生产加工，都能直接用，不需要再花时间调整尺寸。另外这款搭扣的结构没有复杂的曲面，所有特征都是冲压、弯折能实现的，不需要开复杂的模具，量产的时候加工成本很低，适合批量用在各类通用设备上，不需要定制特殊规格，市面上的标准冲压件厂都能直接生产，采购周期短，成本可控。
