凯昆VAP系列带帽按钮微动开关结构

　　这款带操作帽的微动开关，是低压电气控制回路里极为常见的小尺寸操作元件，在各类工业设备、小型机电装置、自动化产线的辅助控制回路里都能见到它的身影。日常设备调试、工位手动触发、安全回路辅助触发、小型执行器的手动启停控制场景里，这类开关承担着小电流回路的通断切换作用，不需要承载大负载电流，更多是给PLC、中间继电器传递开关量信号，完成逻辑触发的动作。

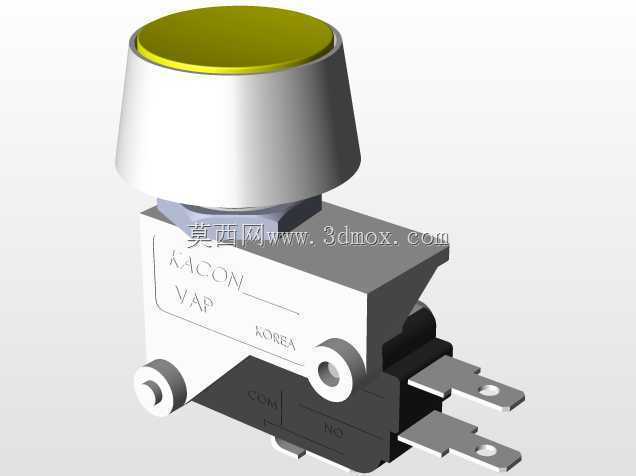

　　从结构设计来看，这款开关采用了基座加操作帽的分体组合结构，下部是微动开关本体，上部加装了大直径的圆形操作帽，相比裸微动的细小触发杆，大操作帽的接触面积更大，操作人员用手指按压时的触感更柔和，不需要精准对准细小的触发点，哪怕戴薄劳保手套操作也能顺利触发，适配车间现场的实际操作需求。开关本体采用卡扣加定位凸台的结构和操作帽连接，不需要额外紧固件，装配时直接对位压合即可完成组合，生产装配效率更高，后期如果操作帽磨损也可以快速更换，不需要整体报废开关本体。

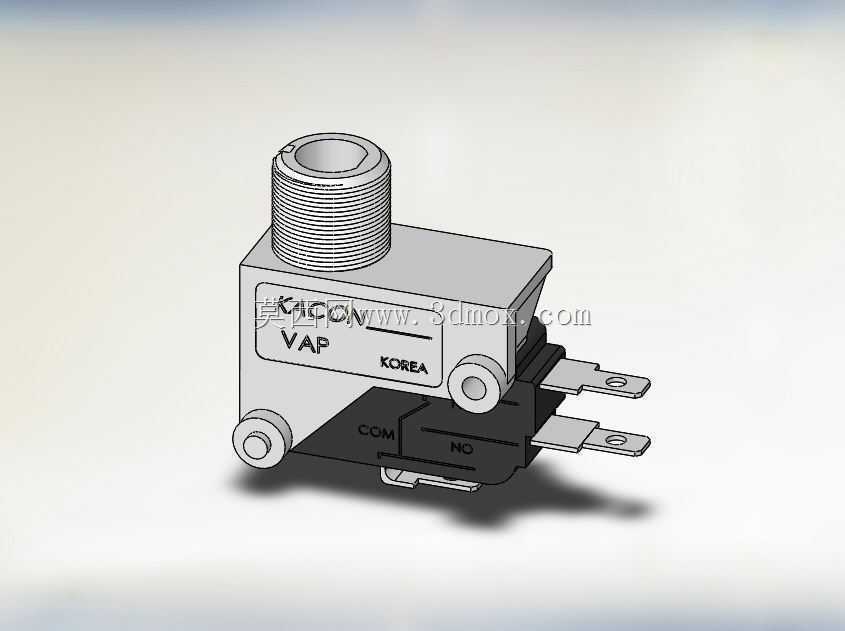

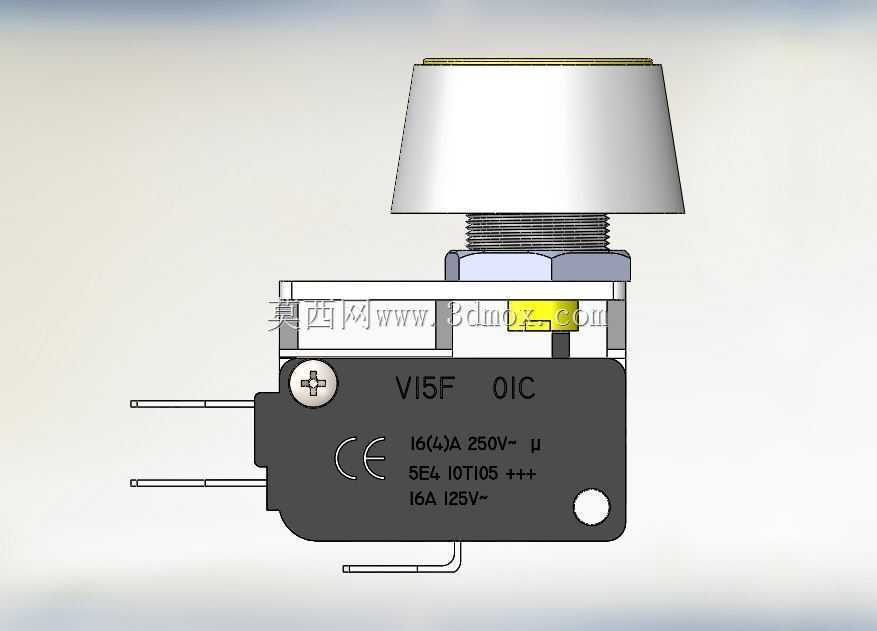

　　开关本体的触点部分采用速动结构设计，内部依靠弹片的瞬动动作完成触点的快速通断，不管操作人员按压的速度快慢，触点的切换行程都是固定的，不会因为按压速度慢导致触点间拉弧时间过长，有效提升触点的使用寿命，适合频繁触发的操作场景。本体侧面预留了两个带通孔的安装耳，安装时可以用M3或者M3.5的螺丝穿过安装孔直接固定在设备面板或者安装支架上，安装孔的中心距按照行业通用微动的尺寸设计，替换同规格其他品牌产品时不需要重新打孔调整安装位，互换性较强。下部的接线端采用插片式接线结构，适配标准的6.3mm冷压插簧，接线时不需要拧螺丝，把压好线的插簧直接插在接线片上即可完成接线，现场接线效率高，也避免了螺丝拧紧力矩不当导致的接线松动或者滑牙问题。

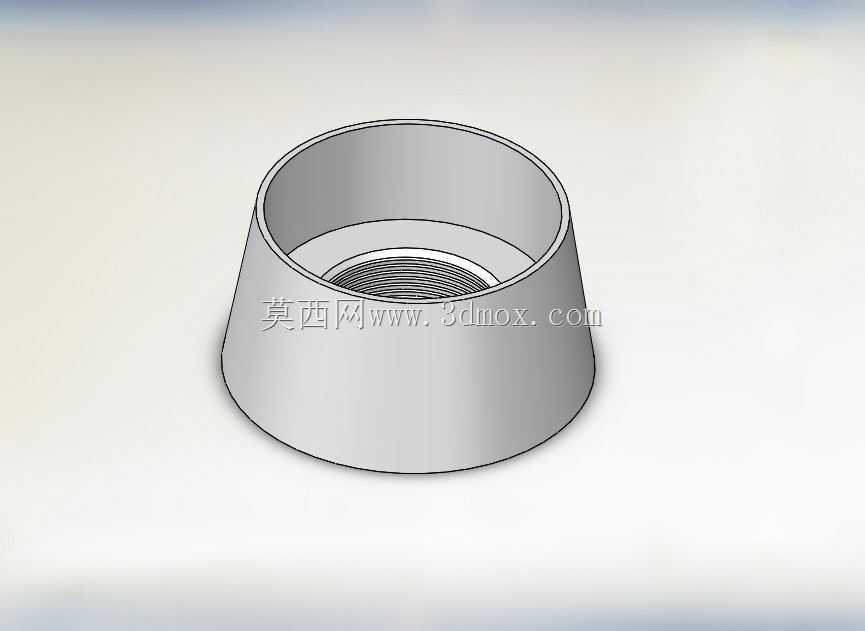

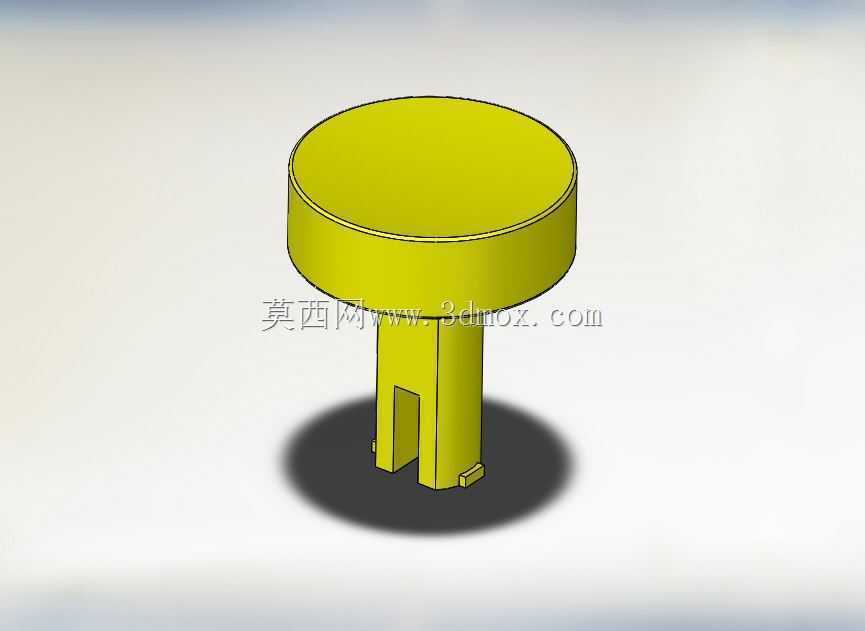

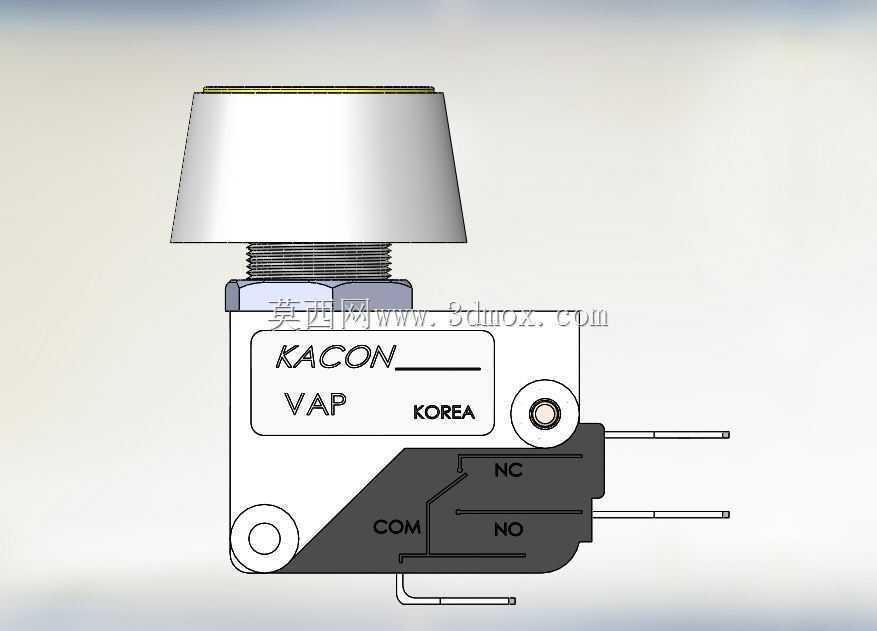

　　操作帽采用上宽下窄的锥台造型，顶部是平整的圆形按压面，边缘做了圆弧过渡，没有尖锐棱角，按压时不会硌手，操作帽的高度设计充分考虑了手指按压的行程余量，按压到行程终点时帽体不会和开关基座发生硬碰撞，操作反馈清晰，按压到位时能感受到明显的弹片跳动反馈，操作人员不需要额外观察就能判断开关是否触发成功。开关基座采用阻燃工程塑料材质，表面印刻的品牌、型号、产地标识清晰，接线端旁标注了COM公共端、NO常开点的标识，接线时可以直接根据标识接线，不需要额外查阅说明书，避免接错触点导致的逻辑错误。

　　从安装边界来看，这款开关整体安装后突出面板的高度较低，不会在设备面板上形成过高的凸起，避免设备搬运、操作过程中误碰触发。开关的触发压力经过调校，既不会因为压力过轻导致轻微震动就误触发，也不会因为压力过重导致长时间操作手指疲劳，适合工位上需要频繁按动的操作场景。在实际设备选型中，这类开关常被用在小型设备的启动停止按钮、工位到位确认触发、安全门的辅助确认开关、气动元件的手动触发控制等场景，因为自带大操作帽，不需要额外在面板上加装按钮附件，直接固定在面板内侧就能作为外露按钮使用，减少了面板开孔和额外配件的采购成本，整体结构紧凑，可靠性强，是小电流控制回路里性价比很高的操作元件。建模过程中对开关的安装孔位、插片间距、操作帽直径、按压行程都做了1:1的还原，结构装配关系完全按照实物的卡扣、定位配合关系搭建，没有出现干涉错位的问题，导入装配体时可以直接匹配安装位，不需要额外调整尺寸比例。
