DIN125A标准M45镀锌平垫圈结构设计

　　在重型机械装配、钢结构连接、风电塔筒法兰紧固、大型泵阀组对接这类对预紧力均匀性要求极高的场景里，平垫圈从来不是凑数的小零件，而是直接决定螺栓连接副可靠性的核心配套件。这款适配M45规格螺栓的平垫圈，完全遵循DIN 125A标准的尺寸公差要求做结构设计，核心作用是在螺栓头部、螺母与被连接件接触面之间形成均匀的承压过渡层，避免大规格螺栓拧紧时，六角头的棱边压伤被连接件表面，同时分散螺栓预紧产生的局部压应力，防止软质被连接件（比如铝合金构件、工程塑料法兰、防腐涂层钢板）出现局部压溃、涂层脱落的问题。

　　从实际装配的工况需求出发，这款垫圈的设计首先考虑了安装边界的适配性：内孔直径略大于M45螺栓的公称外径，预留了合理的装配间隙，既不会因为间隙过小导致螺栓穿装时卡滞，也不会因为间隙过大造成垫圈偏位、承压面积不足。垫圈的外径尺寸严格匹配对应强度等级螺栓的头部承压投影范围，确保拧紧过程中，螺栓施加的压力能完整落在垫圈的环形承压面上，不会出现垫圈边缘悬空、受力不均导致的垫圈变形问题。厚度方向的尺寸选择兼顾了刚性与缓冲需求，在承受8.8级及以上强度螺栓的额定预紧力时，不会出现过度压缩变形，同时能弥补被连接件表面微小的平面度误差，让接触面的贴合度更高。

　　表面镀锌层的设计，是考虑到户外装配、潮湿工况、化工环境下的防腐蚀需求，镀锌层的均匀覆盖能隔绝垫圈基体与空气、水汽的直接接触，避免长期使用过程中出现锈蚀胀接、拆卸困难的问题，同时镀锌层的摩擦系数稳定，能保证扭矩法拧紧时，预紧力的离散度控制在合理范围内，不会因为接触面摩擦系数波动导致部分螺栓预紧力不足、部分螺栓过载的问题。

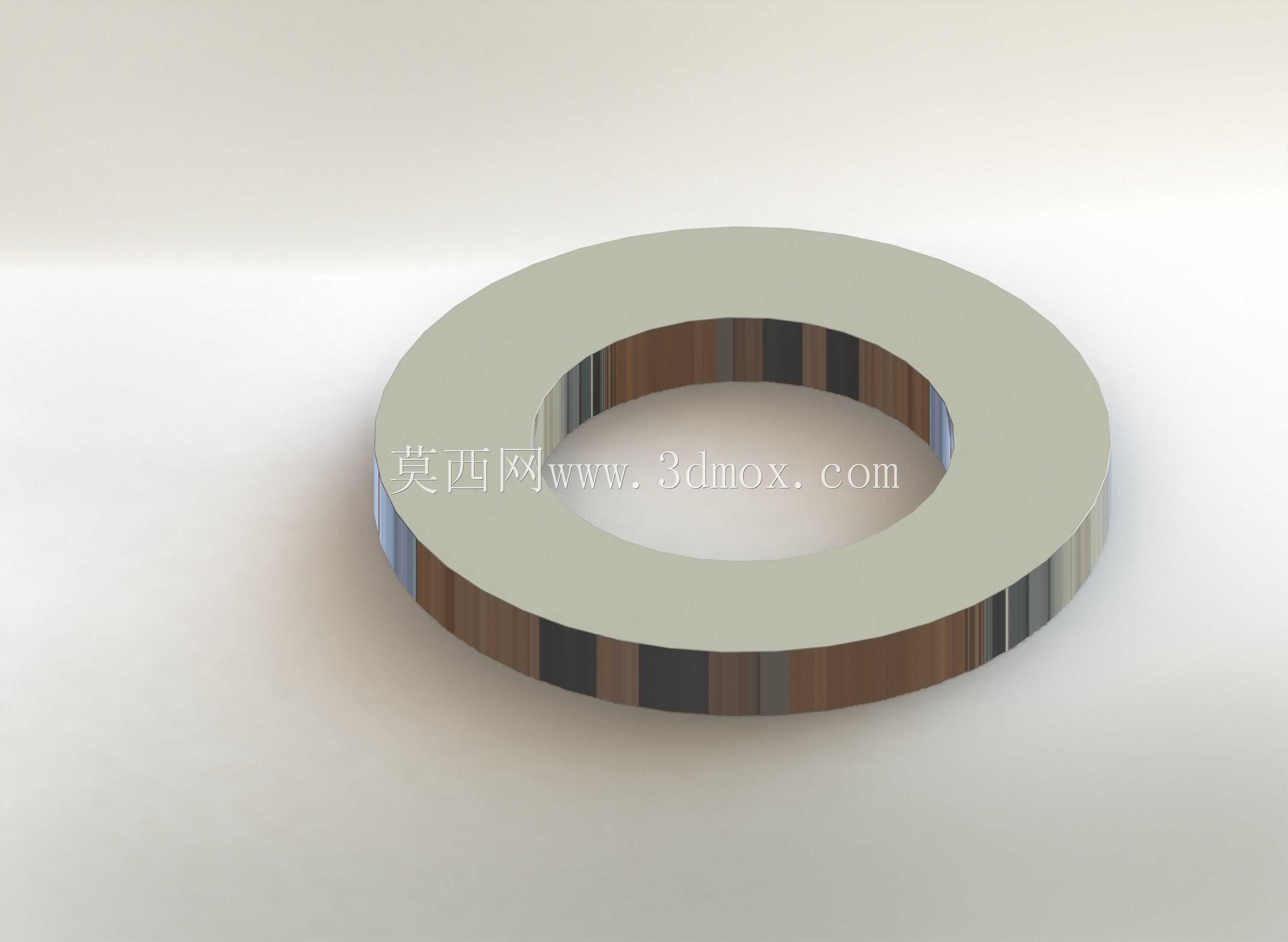

　　在三维建模过程中，首先以标准规定的内孔、外径、厚度尺寸为基础建立环形基体，对两个环形端面做了平面度公差的约束建模，确保两个端面的平行度符合装配要求，避免出现楔形垫圈导致的螺栓附加弯曲应力。内孔与外圆的棱边做了微小的倒角处理，既去除了冲压加工过程中产生的毛刺，也避免安装时棱边刮伤螺栓螺纹、被连接件表面的防腐层。建模时特意还原了镀锌层的表面质感，方便在做整机装配干涉检查、装配工艺模拟时，能直观判断垫圈与周边零件的间隙是否合理，比如在法兰盘的螺栓孔沉台位置，能快速核对垫圈外径是否与沉台尺寸匹配，会不会出现垫圈放不进沉台、或者沉台过浅导致垫圈悬空的问题。

　　实际选型使用时，这款垫圈主要配合大规格六角头螺栓、螺母使用，在需要经常拆卸的检修部位，垫圈的存在能避免多次拆装后被连接件表面出现压痕，保证每次重装时的接触面状态一致；在有振动载荷的设备上，平垫圈配合防松垫圈、双螺母使用时，能为防松元件提供平整的支撑面，让防松结构的止退效果充分发挥，不会因为接触面凹凸不平导致防松元件受力不均、提前失效。很多新手工程师在做大型设备的连接设计时，往往只关注螺栓的强度等级，忽略垫圈的选型匹配，要么选了内径过小的垫圈导致装配困难，要么选了外径过大的垫圈和周边结构干涉，要么厚度选的过薄起不到应力分散的作用，按照标准参数建模的这款M45垫圈，能直接导入装配体使用，不需要反复核对尺寸调整参数，能大幅减少紧固件选型阶段的重复工作量，也能避免因为垫圈尺寸不匹配导致的现场装配返工问题。在做管道法兰连接设计时，这款垫圈还能弥补法兰密封面外侧的微小平面缺陷，让螺栓的压紧力更均匀地传递到法兰面上，间接辅助垫片实现更好的密封效果，避免因为局部压应力不足导致的介质泄漏问题。
