符合DIN125A标准的M42镀锌平垫圈结构

　　在重型机械装配、钢结构连接、液压管路法兰对接、大型风电设备基座固定这类对连接预紧力均匀性有严苛要求的场景里，平垫圈从来不是可有可无的附属配件，而是直接决定连接副防松性能、载荷分散能力、被连接件表面防护效果的核心配套零件。这款M42规格的平垫圈完全遵循DIN125A标准尺寸链设计，适配公称直径42mm的外六角螺栓、内六角圆柱头螺钉以及对应规格的螺柱使用，日常选型时经常会遇到忽略垫圈适配边界的问题，比如用大内径垫圈配小规格螺栓，或者用厚度不足的普通垫圈替代高强度配套垫圈，最终导致预紧时垫圈被压溃、螺栓头嵌入被连接件表面、连接副预紧力离散度超差，甚至在交变载荷下出现螺栓松动断裂的故障。从结构设计逻辑来看，这款垫圈采用等厚度环形结构，

　　内外径同轴度公差严格控制在IT12级以内，避免安装后出现偏心偏载，导致螺栓杆受附加弯曲应力；上下两个端面的平面度公差不超过0.05mm，表面粗糙度控制在Ra3.2μm，保证和螺栓头支承面、被连接件表面完全贴合，不会因为接触面存在微观凸起导致预紧力损失。垫圈的厚度按照标准设定为4mm，这个厚度是经过大量连接副载荷试验验证的：过薄会导致载荷分散面积不足，无法有效降低被连接件表面的接触压应力，在铝合金、工程塑料这类低强度被连接件上容易出现表面压陷；过厚则会额外增加螺栓连接的悬臂长度，降低螺栓的疲劳强度，在交变振动载荷下更容易出现松动。镀锌层的设计是为了在普通工业环境、户外轻度腐蚀场景下提供足够的防锈能力，镀层厚度控制在8-12μm，

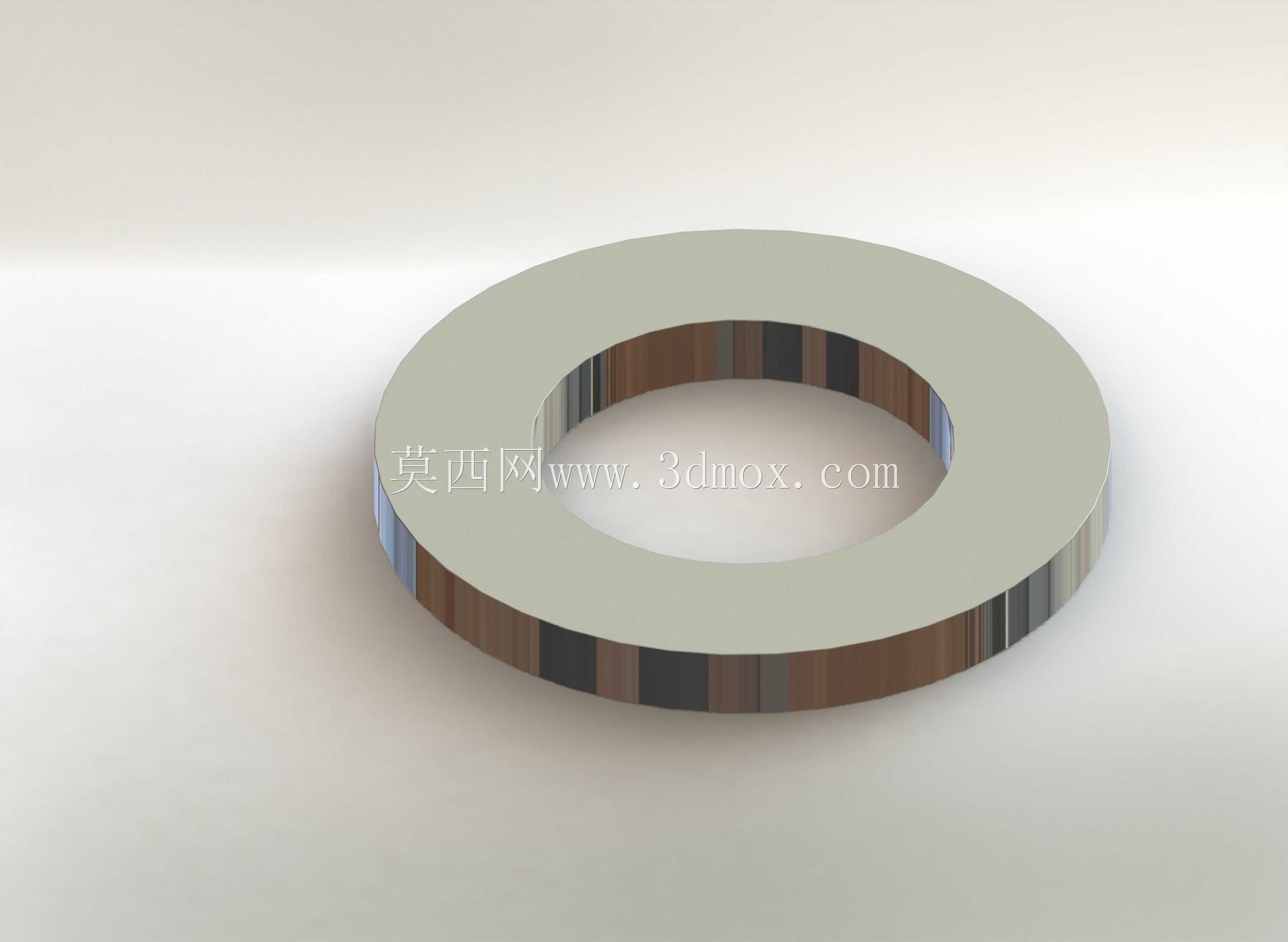

　　既不会因为镀层过薄导致防腐能力不足，也不会因为镀层过厚导致垫圈尺寸超差，影响和螺栓、被连接件的配合间隙。实际安装过程中，这款垫圈需要放置在螺栓头和被连接件之间，有倒角的一侧需要朝向螺栓头方向，避免螺栓头转动时刮擦垫圈表面的镀锌层，同时保证螺栓头支承面和垫圈完全贴合；如果是和螺母配合使用，螺母侧同样需要配置同规格垫圈，避免螺母拧紧时划伤被连接件表面。在重型设备的基座连接场景中，比如大型破碎机的机架对接、桥式起重机的端梁连接、液压机的工作台固定，这类位置的螺栓预紧力通常会达到螺栓屈服强度的70%以上，平垫圈的存在可以将螺栓头的集中载荷均匀分散到更大面积的被连接件表面，避免局部压应力超过被连接件材料的屈服强度，出现永久压痕导致预紧力下降。在液压系统的法兰连接场景中，这款平垫圈可以配合O型圈或者金属缠绕垫片使用，一方面填补法兰表面的微观不平度，提高密封面的接触压力均匀性，避免密封件出现局部压溃或者压不紧的泄漏问题；另一方面可以防止螺栓拧紧时扭矩被法兰表面的摩擦力抵消，保证实际预紧力达到设计要求。很多新手工程师在做三维装配建模时，经常会忽略平垫圈的安装空间预留，导致后期生成工程图、指导现场装配时出现螺栓长度不足、垫圈和周边结构干涉的问题，这款垫圈的三维模型严格按照标准尺寸建模，外径设定为78mm，内径为44mm，比M42螺栓的公称直径大2mm，既保证安装时有足够的调整间隙，也不会因为间隙过大导致支承面积不足；建模时对内外棱边都做了0.5mm的倒钝处理，

　　还原真实零件的工艺细节，不会出现锐边割手的问题，也符合实际冲压加工的工艺特征——这类平垫圈通常采用钢板冲压工艺生产，落料后会对边缘做去毛刺处理，避免安装时划伤操作人员或者破坏其他零件的表面涂层。在做装配仿真时，这款垫圈的模型可以直接参与接触应力分析，设置正确的材料属性（Q235碳素结构钢）和接触对后，可以准确模拟预紧状态下垫圈的应力分布、被连接件表面的压应力分布，验证连接副的设计是否满足强度要求，避免出现选型错误。需要注意的是，这款平垫圈属于A级精度垫圈，适用于配合精度要求较高的连接场景，不能和C级精度的粗制螺栓搭配使用，否则会因为尺寸公差不匹配导致安装困难，也无法保证连接的可靠性；如果是用于有高强度防松要求的场景，还需要配合弹垫圈、防松螺母或者螺纹锁固胶使用，平垫圈本身不具备防松功能，它的核心作用是分散载荷、保护被连接件表面、提高接触贴合度。在做设备维护拆解时，这类镀锌平垫圈如果出现表面压痕、镀层脱落、厚度变形超过0.2mm的情况，就需要直接更换，不能重复使用，否则再次装配时无法保证预紧力的均匀性，容易出现连接松动的故障。很多现场装配人员为了图方便，会随意找不同规格的垫圈替代，比如用M39的垫圈扩孔后当M42垫圈使用，或者用厚度更大的非标垫圈替代标准件，这种操作会直接改变连接副的受力状态，留下严重的安全隐患，尤其是在起重设备、承压设备这类涉及安全的应用场景里，严格按照标准选型配套平垫圈，是保证设备长期稳定运行的基础细节。
