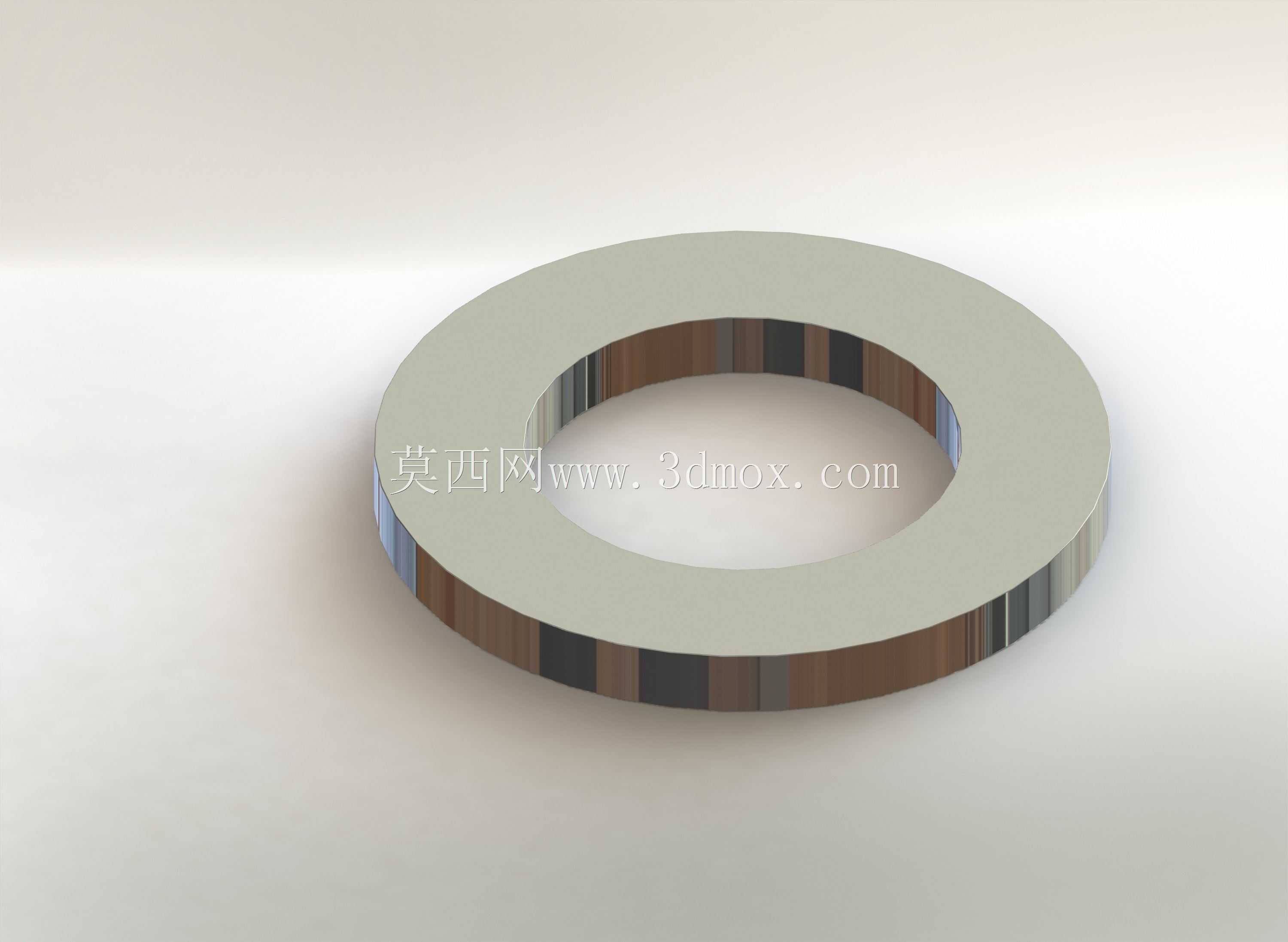

镀锌平垫圈M39DIN125A标准件

　　在重型机械装配、钢结构连接、高压管道法兰对接这类对预紧力分散有严格要求的场景里，M39规格的平垫圈是不可缺少的基础连接件，很多刚入行的设计人员容易忽略垫圈的选型细节，觉得只要垫在螺栓头和被连接件之间就行，实际上不同标准、不同表面处理的垫圈，适用的工况差异极大。这款符合DIN125A标准的平垫圈，对应ISO7089的尺寸要求，内孔适配M39规格的外螺纹紧固件，设计时首先考虑的是螺栓预紧时的载荷分散问题，大规格螺栓拧紧时产生的轴向压紧力如果直接作用在被连接件表面，很容易在铝合金、工程塑料这类低硬度基材表面压出凹痕，甚至造成基材局部屈服，导致预紧力在设备运行一段时间后出现衰减，垫圈的存在就是通过自身更大的接触面积，

　　把集中在螺栓头端面的压紧力均匀分散到更大的基材接触区域，避免局部应力集中造成的连接失效。从结构设计上看，这款垫圈采用无倒角的平环结构，两个端面都做了平整化处理，平面度控制在普通平垫圈的常规精度范围内，镀锌层的设计是为了应对户外装配、潮湿工况下的防锈需求，锌层的厚度既不能过薄导致防锈能力不足，也不能过厚影响垫圈的厚度公差，毕竟在有预紧力要求的连接副里，垫圈的厚度偏差会直接影响螺栓伸长量的计算精度。实际选型时需要注意安装边界，这款垫圈的外径尺寸是按照DIN125A标准的A级精度加工，适配的螺栓头对边宽度要小于垫圈外径，否则会出现螺栓头搭在垫圈边缘、压紧面不贴合的问题，内孔和M39螺栓杆的间隙控制在合理范围，既方便装配时快速穿入，

　　也不会因为间隙过大导致垫圈偏位，造成压紧力分布不均。在风电塔筒的法兰连接、重型减速机的机座固定、大型液压阀块的安装场景里，这类镀锌平垫圈的使用量很大，很多现场装配的老技师都知道，大规格螺栓连接时如果漏装垫圈，不仅容易刮伤被连接件的涂装层，在设备长期受振动载荷影响时，螺栓松动的概率会比装了垫圈的连接副高很多。设计三维模型的时候，要严格对应标准里的尺寸公差，尤其是两端面的平行度，要是模型里的垫圈两个端面不平行，做虚拟装配干涉检查的时候就会发现螺栓头和垫圈之间存在虚接触，后续做有限元分析的时候，应力分布的计算结果会和实际工况出现很大偏差，没法给后续的选型计算提供准确参考。另外镀锌层的建模不需要单独做分层特征，

　　只需要在模型属性里标注表面处理要求即可，实际生产中镀锌层的厚度相对于垫圈的整体尺寸来说很薄，不会影响装配间隙的计算，但是在出工程图的时候必须明确标注表面处理的相关要求，避免采购回来的垫圈没有做防锈处理，用在户外工况下短时间就出现锈蚀，影响连接副的使用寿命。很多设计人员在做紧固件选型的时候，会把不同标准的平垫圈混用，比如把DIN125B的带倒角垫圈和A级精度的螺栓配用，虽然尺寸上差不多，但是倒角的存在会减少实际接触面积，在需要大预紧力的连接场景里，会造成局部压应力超标，这款M39的平垫圈因为是A级精度，适配的是性能等级8.8级及以上的螺栓，在做扭矩计算的时候，要考虑垫圈和螺栓头、垫圈和被连接件之间的摩擦系数，镀锌表面的摩擦系数和发黑处理的表面有明显差异，要是按照发黑件的摩擦系数去计算拧紧扭矩，很容易出现预紧力不足或者过拧的问题。在装配空间校核的时候，要注意垫圈的外径不能和周边的结构件发生干涉，比如在沉孔结构里使用的时候，沉孔的直径必须大于垫圈外径，沉孔的深度也要考虑垫圈的厚度，避免螺栓拧紧后螺栓头高出安装平面。这类平垫圈虽然是结构非常简单的基础五金件，但是在整个连接系统里的作用不可替代，很多设备运行中出现的螺栓松动、连接件压溃问题，追根溯源都是垫圈选型不当或者漏装导致的，做三维建模的时候把标准件的尺寸做准确，能在设计阶段就规避很多后续装配和使用中的问题，减少现场整改的工作量。
