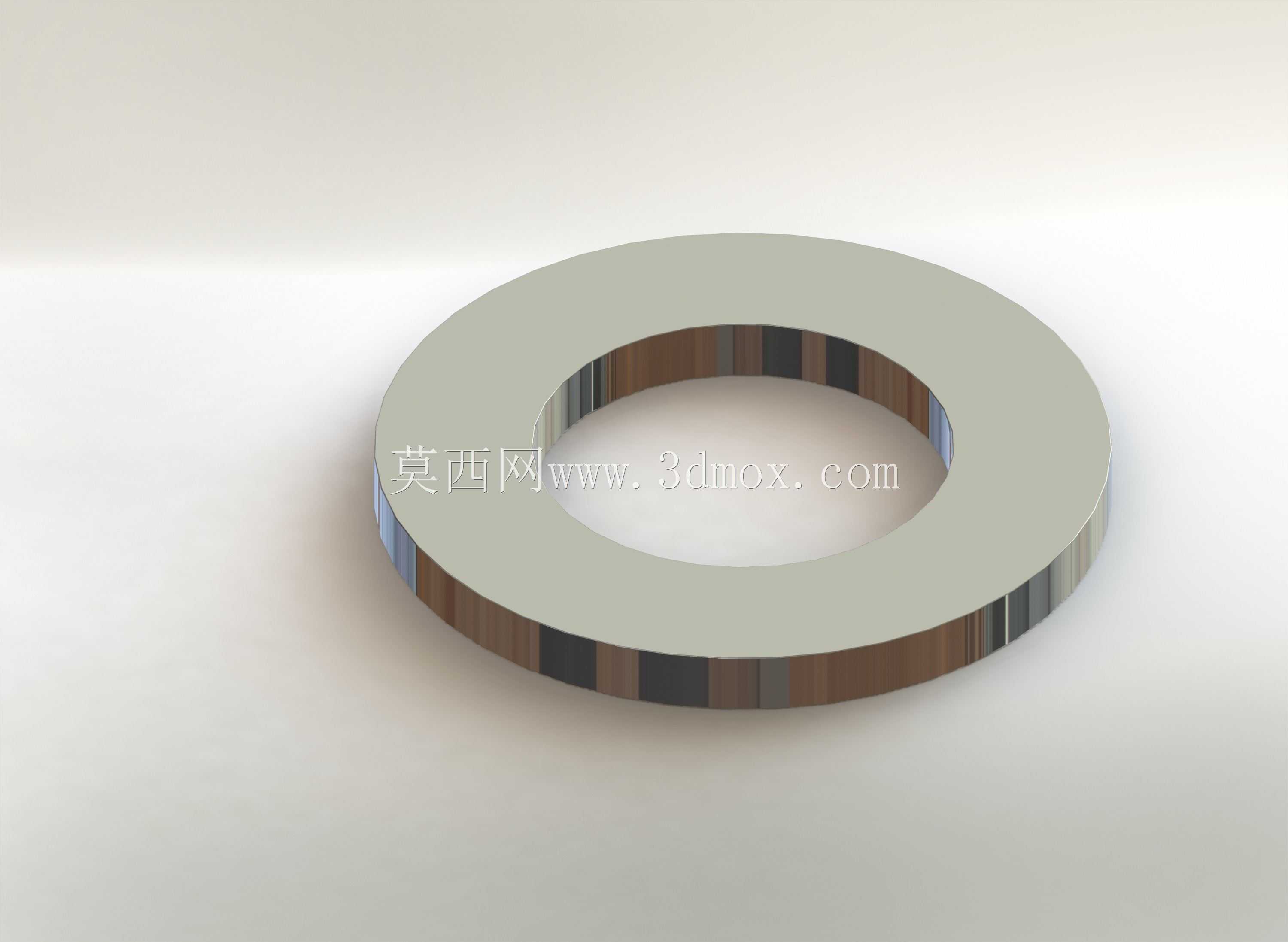

DIN125A标准M36镀锌平垫圈结构设计

　　在重型机械装配、钢结构连接、大型管道法兰对接这类对预紧力分散要求极高的场景里，平垫圈的作用从来不是凑数的小零件，而是直接影响螺栓连接副长期可靠性的核心配套件。这款对应DIN125A标准的M36规格镀锌平垫圈，设计阶段首先锚定的是大规格螺栓连接的载荷分散需求——M36螺栓通常应用在10.9级及以上高强度连接场景，拧紧时螺栓头下的接触压应力如果直接作用在被连接件表面，很容易在铝合金、低碳钢这类相对软质基材表面压出凹陷，导致预紧力在设备运行振动中逐步衰减，最终出现连接松动的问题。这款垫圈的内外径尺寸严格匹配M36螺栓的杆径与六角头对边尺寸边界，内径预留了合理的装配间隙，既不会因为间隙过小导致螺栓穿入时卡滞，

　　也不会因为间隙过大造成垫圈与螺栓头的接触面积不足，无法有效分散压应力。厚度设计上参考了大规格螺栓的预紧力载荷曲线，在保证足够承压刚度的前提下，避免过厚导致螺栓连接副的有效夹紧长度不足，影响抗疲劳性能。表面镀锌处理的设计，主要针对户外钢结构、露天作业设备这类存在潮湿、盐雾腐蚀风险的应用场景，镀锌层的厚度控制在常规五金件的通用要求范围内，既可以在装配过程中减少螺栓头与垫圈表面的滑动摩擦，保证扭矩系数的稳定性，也能在长期使用中隔绝垫圈基材与腐蚀介质的接触，避免垫圈锈蚀膨胀导致连接面出现间隙。从建模逻辑来看，这个零件的特征构建完全贴合机械加工的实际工艺路径，首先以回转体特征构建基础的环形实体，边缘的倒角处理完全对应冲压加工的工艺圆角，

　　避免锐边在装配时划伤操作人员、刮破被连接件表面的防腐涂层，同时也能减少垫圈热处理过程中的应力集中问题，降低大规格垫圈淬火时出现开裂的概率。在实际选型应用中，这类平垫圈通常会搭配M36的六角头螺栓、螺母使用，安装时需要注意垫圈的倒角面朝向螺栓头一侧，保证接触时的应力平滑过渡，避免直角边与螺栓头下的圆角发生干涉，导致螺栓无法完全压紧。很多设计新人在做大型设备连接设计时，往往会忽略平垫圈的尺寸匹配问题，随意选用内径过大或者厚度不足的垫圈，最终在设备试运行阶段就出现螺栓松动、基材压溃的问题，而严格遵循标准尺寸的垫圈模型，可以直接在三维装配阶段完成干涉检查、接触面积校核，提前规避这类选型失误。在做整机的装配仿真时，

　　这个垫圈的模型可以直接参与接触应力的有限元分析，通过设置正确的材料属性与接触参数，模拟螺栓拧紧后垫圈表面的应力分布，验证所选垫圈规格是否能够匹配当前连接位置的载荷要求，避免在实物装配阶段才发现选型错误造成的返工。对于重型设备的维修场景，这类标准件的三维模型也可以直接用于备件清单的生成，保证采购的备件尺寸与原设计完全一致，避免因为备件尺寸不符导致的维修后连接可靠性下降。从结构细节来看，垫圈的两个端面都做了平面度要求的对应设计，建模时保证两端面的平行度符合标准要求，避免因为端面倾斜导致螺栓拧紧后出现偏载，造成螺栓杆承受额外的弯曲应力，缩短螺栓的疲劳寿命。很多人觉得平垫圈结构简单不需要精准建模，但实际上在高精度的装配场景里，哪怕是垫圈厚度的微小误差，都可能导致整个连接副的预紧力计算出现偏差，尤其是在多螺栓组的法兰连接场景中，每个垫圈的厚度一致性直接影响法兰面的密封性能，如果垫圈厚度不均，法兰压紧后会出现局部间隙，导致介质泄漏的问题。
