曲轴压销机自动化装配工作站三维设计

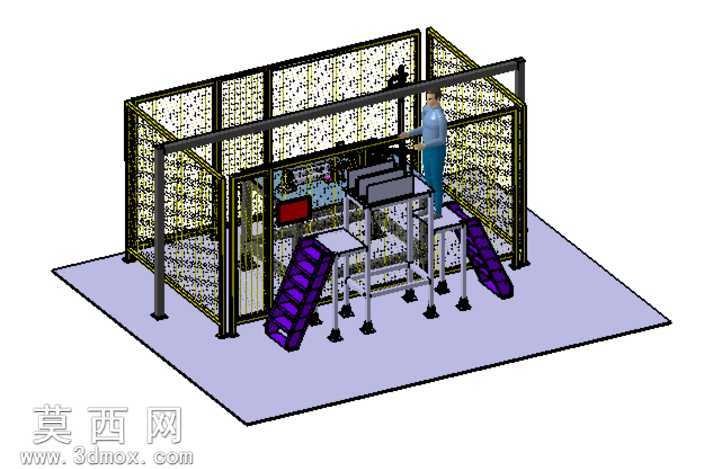

本套曲轴压销机三维模型采用CATIA软件完成全参数化建模，整体围绕曲轴销压装工序的自动化作业需求展开设计，完整还原了设备的整机布局与功能结构。模型构建过程中严格遵循机械设计规范，对每一处结构的装配关系、尺寸公差都做了对应约束，确保各部件可实现符合实际工况的运动仿真。从渲染表现来看，模型对不同部件的材质做了区分设置：设备外围的安全防护围栏采用黑色喷塑方钢作为框架，搭配黄色警示边框与网状防护面板，还原工业现场安全防护设施的视觉特征；设备主体机架采用银灰色金属材质，匹配工业铝型材与钢材焊接机架的质感；操作工位的阶梯梯台采用紫色防滑踏板材质，底部支撑脚座设置了黑色橡胶减震垫，操作平台的工作台面做了哑光金属质感处理，整体渲染效果贴近真实工业设备的外观表现。结构设计层面，整套设备以压装主机为核心，外围设置全封闭安全防护网，避免压装作业过程中工件飞出、人员误入作业区域引发安全事故；操作侧设置带防护门的作业开口，配套双工位阶梯操作平台，平台高度匹配操作人员作业姿态，两侧梯台设置防滑踏步与侧边扶手，方便操作人员上下工位完成工件上下料操作；设备内部集成了曲轴定位工装、销钉送料机构、压装执行组件，定位工装可适配曲轴的轴颈定位需求，确保压装过程中曲轴位置固定无偏移，压装执行组件采用竖直导向结构，保证压销过程的同轴度精度；设备底部设置可调式支撑脚，可对整机水平度进行调节，适配不同平整度的车间地面。设计思路上，该模型充分考虑了人机工程学要求，操作工位的高度、梯台的踏步尺寸都参照人体作业尺寸设置，降低操作人员长时间作业的疲劳度；安全防护结构的设计符合机械设备安全防护标准，在保障作业安全的前提下预留了足够的设备维护操作空间；整体布局紧凑合理，在满足压装工序所有功能需求的同时尽可能缩小设备占地面积，适配车间生产线的排布需求，模型内部各部件均为独立可编辑的实体结构，可直接用于工程图导出、结构优化改进、作业仿真模拟等后续设计环节。
