工业级加厚合页式门铰链结构设计

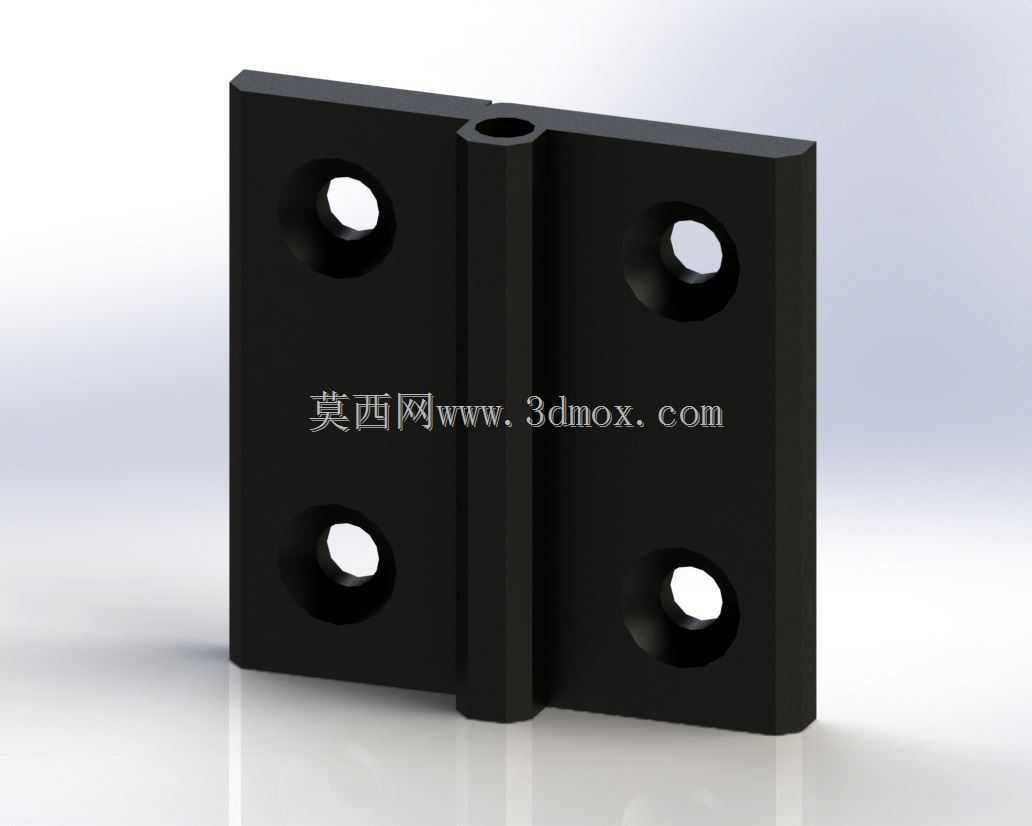

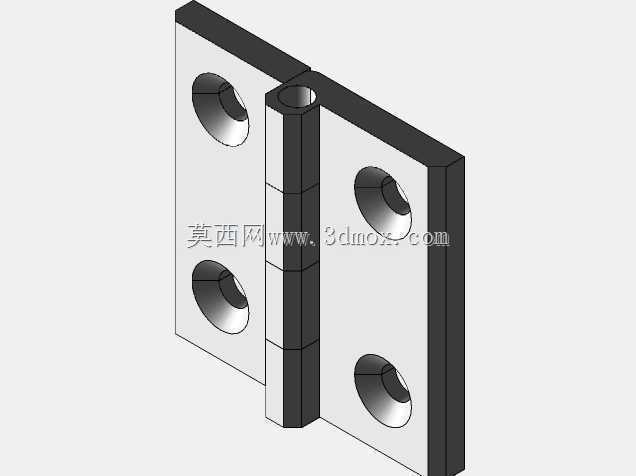

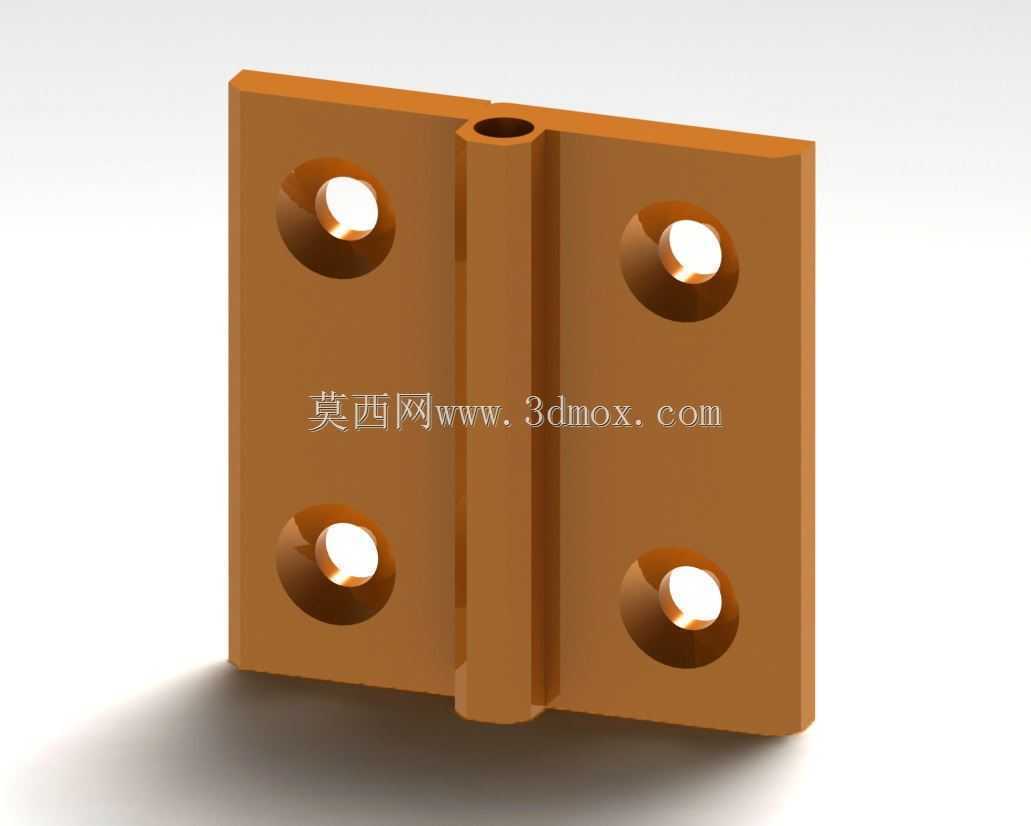

　　这款门铰链属于重载型铰接连接件，主要应用在工业设备防护门、重型机柜门扇、车间隔断防护门以及特种箱体的开合连接场景，区别于民用家装薄款合页，其结构强度可适配频繁开合、带一定侧向载荷的工业使用场景，在自动化生产线外围安全防护门、大型电气柜检修门、物流仓储重型箱门的安装场景中十分常见。从结构设计逻辑来看，这款铰链采用对称双页片一体式中轴套结构，两个页片分别对应门扇与安装基座的固定面，中间的凸起轴套为铰接转动的核心承载部位，轴套内部预留了穿装销轴的通孔，装配时销轴贯穿轴套后两端做限位处理，即可实现两个页片围绕销轴的定轴转动，完成门扇的0到180度范围内开合动作。页片上的四个安装沉孔采用对称分布设计，每个页片设置两个沉头孔，

　　沉孔的深度可完全容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出页片表面，避免门扇开合过程中螺钉头与周边结构发生刮擦干涉，同时沉孔的同轴度公差控制在合理范围内，可保证螺钉顺利穿入后与安装面的螺纹孔精准对位，减少现场安装的调整工作量。从安装边界来看，这款铰链的两个页片在闭合状态下为齐平对接结构，页片厚度均匀，中轴套的外径略大于页片厚度，安装时需要在门扇与门框的对接侧边预留对应轴套直径的避让间隙，避免开合过程中轴套与侧边发生磕碰；页片的安装面为完全铣平的精加工面，平面度公差满足安装贴合要求，不需要额外加装调整垫片即可实现与安装基面的完全贴合，避免长期受载后出现连接松动、页片变形的问题。在功能特性上，这款铰链的承载能力主要由页片厚度、

　　轴套配合间隙以及销轴直径决定，整体采用实心结构设计，没有减重镂空，页片与轴套为一体式加工成型，不存在焊接连接的应力薄弱点，长期承受门扇自重带来的静载荷以及开合过程中的冲击载荷时，不会出现焊缝开裂、页片断裂的问题；轴套与销轴的配合间隙控制在小间隙配合区间，既可以保证转动过程无卡滞，又能避免间隙过大导致门扇下垂、开合晃动的问题，适配需要长期免维护运行的工业场景，不需要频繁加注润滑脂即可保证转动顺畅。从实际选型适配角度，这款铰链适合安装在厚度不小于页片宽度的钢制门扇、复合板材门扇上，安装时需要保证两个页片的安装面处于同一回转平面，若安装面存在错位，会导致轴套承受额外的侧向弯矩，加速销轴与轴套的磨损，缩短铰链的使用寿命；在三维建模过程中，

　　这类铰链的建模重点在于中轴套的同轴度约束、沉孔的深度参数控制，以及开合状态下的干涉检查，需要模拟门扇从完全闭合到完全打开的全行程，确认页片、轴套、安装螺钉与门扇、门框之间不存在运动干涉，同时要预留出表面喷涂、镀锌等表面处理的厚度余量，避免表面处理后出现装配过紧的问题。这类铰接件作为设备防护结构的基础连接件，虽然单个零件的成本占比不高，但是其可靠性直接影响设备防护门的使用体验，若铰链选型强度不足，使用过程中出现页片变形、销轴断裂，会导致防护门无法正常闭合，失去安全防护作用，因此在结构设计阶段需要根据门扇的自重、开合频率、使用环境的载荷情况，匹配合适厚度、合适孔位的铰链型号，这款加厚结构的铰链刚好适配中重型门扇的连接需求，其对称孔位设计也可以兼容左右开门的安装需求，不需要单独区分左开、右开型号，减少了备件存储的品类压力。
