多工位工件拾取放置执行机构设计

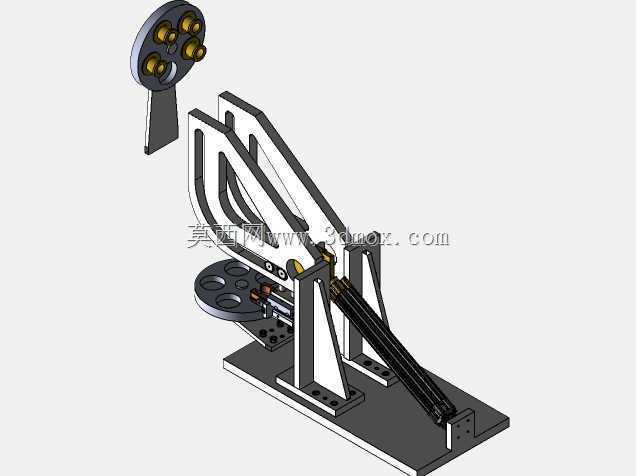

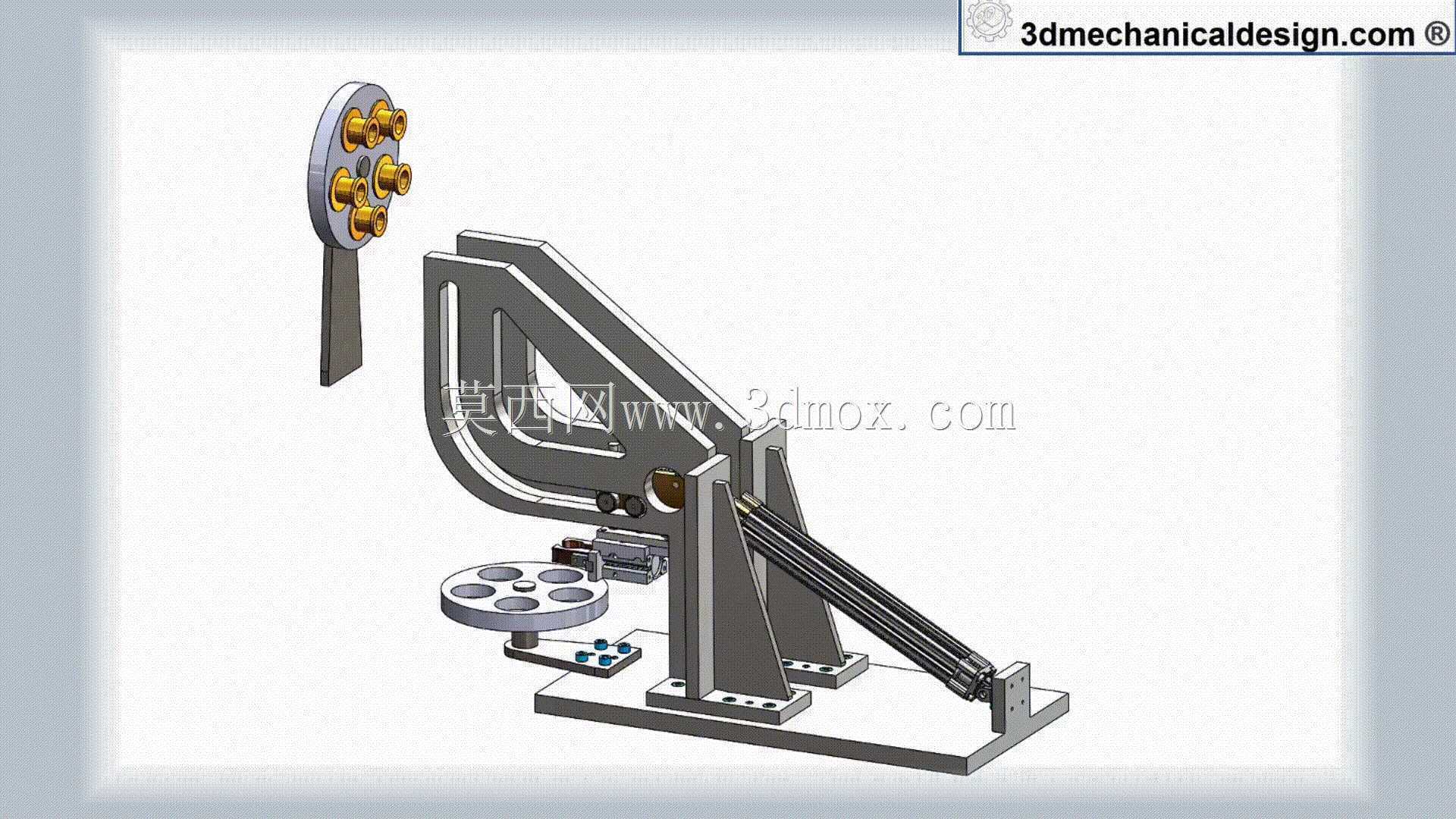

　　这套拾取放置执行机构，主要面向小尺寸盘类、轴类零件的工序间转运场景，常见于3C电子小零件装配、五金小件冲压工序上下料、小型仪表零件组装工位，替代人工完成重复性的取放动作，避免人工操作带来的定位偏差、效率波动问题，同时适配洁净车间、油雾冲压车间等不同工况下的连续作业需求。整套机构的执行端采用多吸头集成式拾取头，圆周排布的多个拾取端可同时完成多件同规格零件的拾取，也可通过调整拾取端的安装位置适配不同排布间距的料盘，拾取头侧方设置的定位靠面，能在拾取工件后完成初步姿态校正，避免工件转运过程中出现偏斜，保证放置时的位置精度。驱动部分采用气动滑台搭配摆臂结构，摆臂的回转支点采用深沟球轴承搭配止推轴承的组合支撑，既承受径向的摆动力矩，

　　也承载拾取端带料后的轴向载荷，避免长期回转出现支点磨损间隙，保证重复定位精度稳定在±0.1mm范围内。气动执行元件的管路全部沿摆臂内部的走线槽布置，避免外部管路随摆臂运动时出现剐蹭、缠绕，同时在摆臂的两个极限运动位置设置了缓冲阻尼器，吸收摆臂到位时的冲击惯量，减少机构运行时的振动，也避免工件因冲击出现脱落、位置偏移。料端配套设置了分度料盘，料盘上的定位孔可根据工件外形更换适配的衬套，料盘下方采用槽轮机构驱动分度，每次分度旋转对应一个取料工位，保证拾取头每次下行拾取时，工件位置保持一致，不需要额外增加视觉定位即可完成精准取料。整套机构的安装底座采用加厚钢板焊接后时效处理，底座上的安装孔位设置了长条形调节槽，可根据实际生产线的工位高度、

　　对接设备的接口位置调整整套机构的安装高度与水平位置，适配不同生产线的安装边界，不需要对现有生产线进行大规模改造即可完成部署。设计过程中优先考虑了机构的易维护性，所有铰接点的销轴都设置了注油孔，日常维护时不需要拆解机构即可完成润滑保养，拾取端的吸头采用快插式连接，出现磨损时可直接快速更换，不需要拆解整个执行端，减少停机维护时间。机构的运动行程设计覆盖了常见小型零件加工工位的取放距离范围，摆臂的回转角度可通过调整缓冲器的安装位置在0到90度之间自由调节，可对接同侧上下布置的料盘与加工工位，也可对接垂直布置的两个工位，适配不同的生产线布局需求。在负载适配方面，整套机构单拾取端可承载0.5kg以内的工件，多端同时拾取时总负载不超过2kg，

　　覆盖绝大多数小型五金、电子零件的转运需求，气动回路中设置了调压阀与真空压力开关，当拾取工件出现真空度不足时可及时触发信号，避免工件在转运过程中掉落造成设备损伤或零件报废。整套机构的结构件大部分采用铝合金板材加工，在保证结构刚度的前提下降低整体运动惯量，提升机构的运行速度，单循环取放动作的周期可控制在2秒以内，相比人工取料效率提升三倍以上，同时可保持24小时连续稳定运行，不会出现人工操作的疲劳误差。
