发动机轴类连接传动零件结构设计

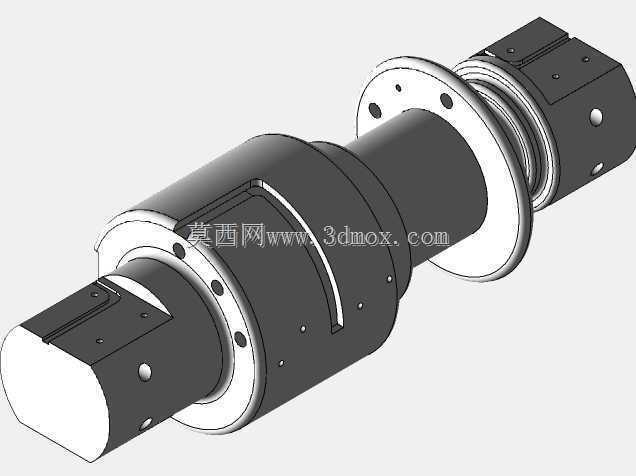

　　在车用动力总成、小型通用内燃机的装配场景里，这类轴类传动零件是动力传递路径上的核心衔接构件，主要承担动力输入端与输出端的扭矩传递、轴向定位功能，是保障发动机配气机构、附属驱动组件稳定运行的关键结构件。做这类零件的结构设计时，首先要匹配对应机型的动力输出参数，先确定轴段的基本直径，这个尺寸直接关联零件的抗扭强度，需要结合额定工况下的最大扭矩、材料的许用切应力做校核，避免长期交变载荷下出现扭转变形甚至断裂的问题。从结构上看，零件采用多阶梯轴段设计，不同直径的轴段分别对应不同的装配需求：直径较大的带法兰结构轴段，主要用于和相邻的传动毂、轴承内圈做轴向定位，法兰端面上的定位孔需要和配合件的销孔做同轴度公差约束，装配时通过定位销实现周向固定，

　　避免传动过程中出现相对窜动；中间的光轴段是轴承配合位，表面粗糙度需要控制在Ra0.8以内，圆柱度公差要符合IT6级精度要求，保证和滚动轴承内圈的过盈配合量在合理区间，过盈量太小会出现跑圈内圈磨损，过盈量太大则会导致轴承装配困难、预紧力过大提前失效。两端的扁位结构是专门的扭矩传递接口，扁位的对称度公差需要严格控制，和配套的传动叉、连接套的扁槽配合间隙控制在0.02-0.05mm之间，既保证装配时的顺畅性，又能避免传动过程中出现冲击异响。设计过程中还要考虑零件的安装边界，轴段的总长度要匹配发动机机体上对应的安装腔深度，伸出端的长度要预留足够的密封件安装空间，避免和周边的壳体、管路组件出现运动干涉；轴肩处的过渡圆角需要做R0.

　　5-R1的圆弧处理，减少应力集中，尤其是在交变载荷频繁的工况下，合理的过渡圆角能大幅提升零件的疲劳寿命，很多早期失效的轴类零件问题都出在轴肩圆角加工不到位，应力集中位置萌生裂纹最终断裂。零件的材质一般选用40Cr调质处理，表面硬度控制在28-32HRC，配合轴承的轴段如果有更高耐磨需求，可以做高频淬火处理，硬度提升到50-55HRC，淬火深度控制在1-1.5mm，兼顾表面耐磨性和芯部的韧性。实际装配时，这类零件需要先压装对应位置的滚动轴承，再通过导向工装装入机体的安装孔内，装配过程中要避免直接敲击轴的配合面，防止表面出现磕碰伤影响配合精度；装配完成后需要手动盘动检查转动灵活性，确认没有卡滞、轴向窜动量在设计允许范围内，

　　才能进行后续的组件装配。在发动机实际运行过程中，这个零件会随着曲轴的转动持续传递扭矩，转速范围覆盖怠速到额定转速的全工况区间，所以设计阶段还要做动平衡校核，对于转速超过3000r/min的应用场景，轴类零件的剩余不平衡量需要控制在G2.5级以内，避免高速转动时产生额外振动，影响整个动力总成的运行平稳性。另外，零件上的径向小孔是润滑油道孔，位置要对应轴承的润滑区域，孔口做倒角处理去除毛刺，保证润滑油能顺利到达配合面形成油膜，减少转动过程中的摩擦磨损，油道的孔径一般设计为2-3mm，既要保证通油流量，又不能因为开孔过大削弱轴的结构强度。很多新手做这类轴类设计时容易忽略退刀槽、密封槽的尺寸匹配，比如密封槽的宽度和深度要和选用的O型圈、骨架油封规格对应，槽的边角要做圆角处理，避免割伤密封件导致漏油问题；螺纹段的退刀槽宽度要满足加工刀具的退刀需求，同时槽的直径要略小于螺纹小径，保证螺纹能拧到底实现轴向压紧。这类零件虽然结构看起来不复杂，但每一个尺寸、每一处公差都直接关联整个传动系统的可靠性，设计时不能只盯着单个零件的尺寸，还要结合整个装配链路里的相邻零件公差做尺寸链校核，比如轴向定位的尺寸链要计算累计公差，保证装配后轴承的预紧力在合理范围，不会出现预紧过大发热或者预紧不足窜动的问题。
