双缸串联活塞发动机曲柄连杆机构

　　这套双缸串联活塞动力机构，核心围绕曲柄连杆的动力传递逻辑搭建，最早在小型通用动力设备的方案验证阶段被提出，主要适配对轴向安装尺寸有严格限制、径向布置空间不足的特种动力场景，比如便携应急发电机组、小型农林作业机具、微型水陆两栖载具的动力单元，这类场景往往无法容纳传统对置或V型布局的多缸发动机，串联布局能在不额外增加径向轮廓的前提下，通过轴向延伸布置两个活塞做功单元，在有限空间内提升动力输出的平顺性基础。

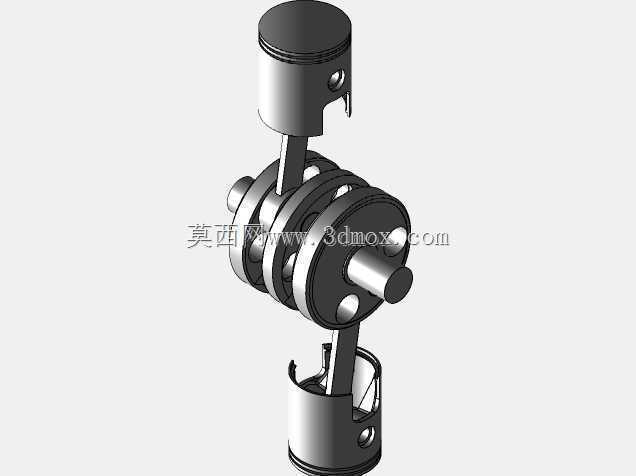

　　从功能特性来看，这套机构的核心作用是将活塞的往复直线运动转化为曲轴的旋转运动输出，两个活塞通过连杆共同连接在同一组曲柄销结构上，做功行程的相位差完全由曲柄的转角设计决定，在方案验证阶段曾针对不同曲柄夹角做过多轮动力学测算，最终的结构形态是在平衡惯性力与输出扭矩波动之间取的折中值。实际运行过程中，活塞在气缸内做往复运动时产生的侧推力会通过活塞裙部传递到缸壁，连杆两端的铰接结构需要同时承受往复惯性力与燃烧爆发力的交变载荷，因此曲柄部位的配重结构设计直接决定了整机运行的振动水平，这套模型里的曲柄盘上预留的多个减重孔，本质是在保证结构强度的前提下调整旋转件的质心位置，尽可能抵消往复运动带来的一阶惯性力。

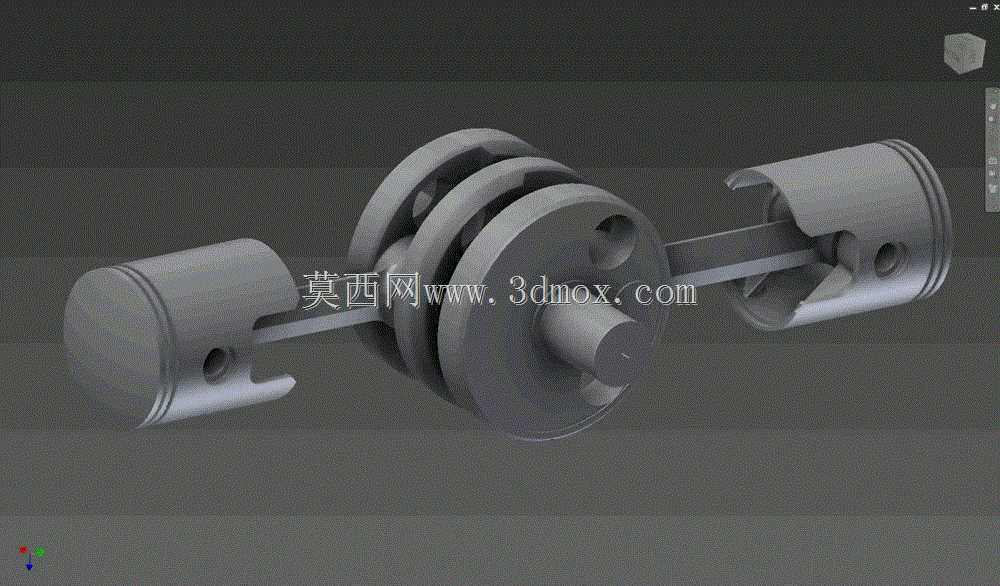

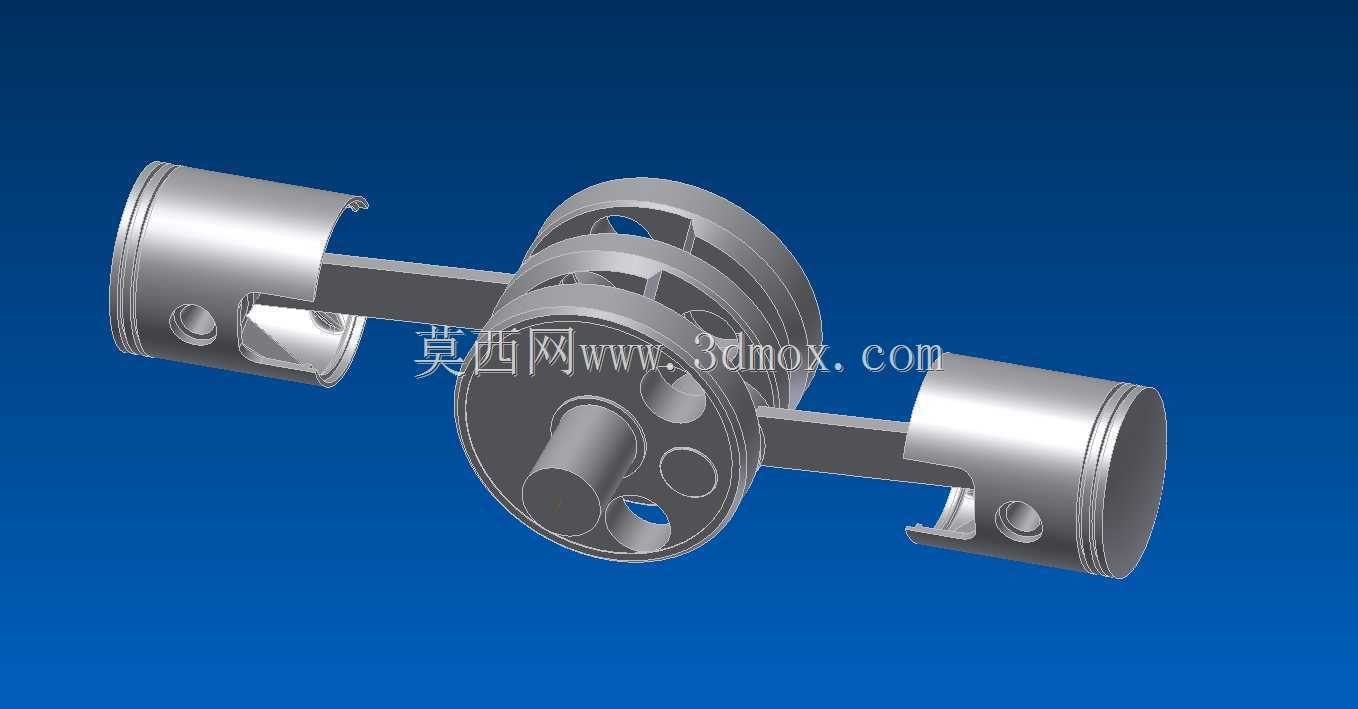

　　设计思路上，这套串联方案没有沿用传统多缸机的分列式曲轴结构，而是采用了整体式的曲柄盘搭配同轴贯穿的连杆布置，两个活塞分别布置在曲柄盘的两侧轴向位置，连杆从曲柄盘的中心区域穿过连接两侧活塞，这种设计最大的优势是轴向尺寸可以做到极短，不需要为每个气缸单独设置曲柄销支撑位，曲轴的支撑点只需要布置在整个机构的两端，大幅减少了缸体上的轴承座加工点位，降低了壳体的加工难度与装配复杂度。但这种结构的固有缺陷也十分明显，由于两个活塞的运动方向始终处于同一直线，单方向的往复惯性力无法通过活塞自身的对向运动抵消，必须额外在曲轴两端设置平衡重结构，否则运行时的轴向振动会直接传递到整机安装基座，这也是这类串联布局无法在常规民用动力设备上大规模应用的核心原因，仅在空间限制极强的特殊场景下才有应用价值。

　　从安装边界与外形尺寸来看，整套机构的最大径向轮廓由曲柄盘的旋转直径决定，安装时需要在缸体内部预留足够的旋转避让空间，曲柄盘与缸体内壁的间隙需要控制在合理范围，既要避免旋转干涉，也要尽可能压缩径向尺寸；轴向方向的总长度由两个活塞的上止点间距、曲柄盘厚度、两端连杆小头的铰接位尺寸共同决定，安装时两端的气缸套需要与曲轴保持严格同轴，活塞销的中心轴线需要与曲柄销轴线保持平行，否则会出现活塞偏磨、连杆受力异常的问题。实际装配过程中，连杆大头与曲柄销的配合间隙需要严格按照公差要求选配，间隙过大会导致运行冲击噪音过大，间隙过小则会出现润滑不足烧蚀的问题；活塞环的开口位置需要错开布置，避免做功行程出现漏气泄压，影响动力输出效率。

　　在实际应用场景中，这类串联双缸机构往往会搭配独立的平衡轴结构来抵消剩余的不平衡惯性力，部分小型航模动力设备上也会采用类似布局，通过高转速来掩盖低转速下的振动问题，同时利用串联结构的窄轮廓优势适配狭长的机身安装空间。建模过程中需要重点关注连杆的运动干涉检查，由于两个连杆都布置在同一曲柄销位置，且轴向间距极小，在曲轴旋转的全行程内都需要验证连杆之间、连杆与曲柄盘之间是否存在碰撞风险，尤其是在活塞到达上下止点换向的位置，连杆的摆角达到最大值，此时的最小间隙是整个结构设计的关键校核点。另外，曲柄盘上的减重孔除了调整质心的作用，也可以作为润滑油道的布置通道，将曲轴内部的压力润滑油引导到连杆大头的铰接位置，保证高速运行时的润滑可靠性，避免铰接位出现干摩擦失效。
