桥式起重机双主梁承载结构三维设计

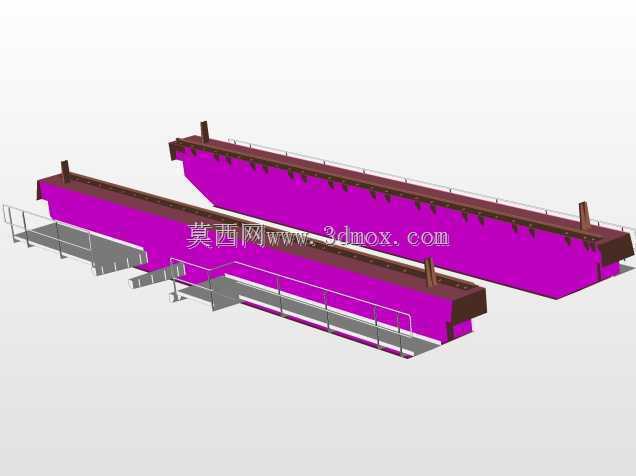

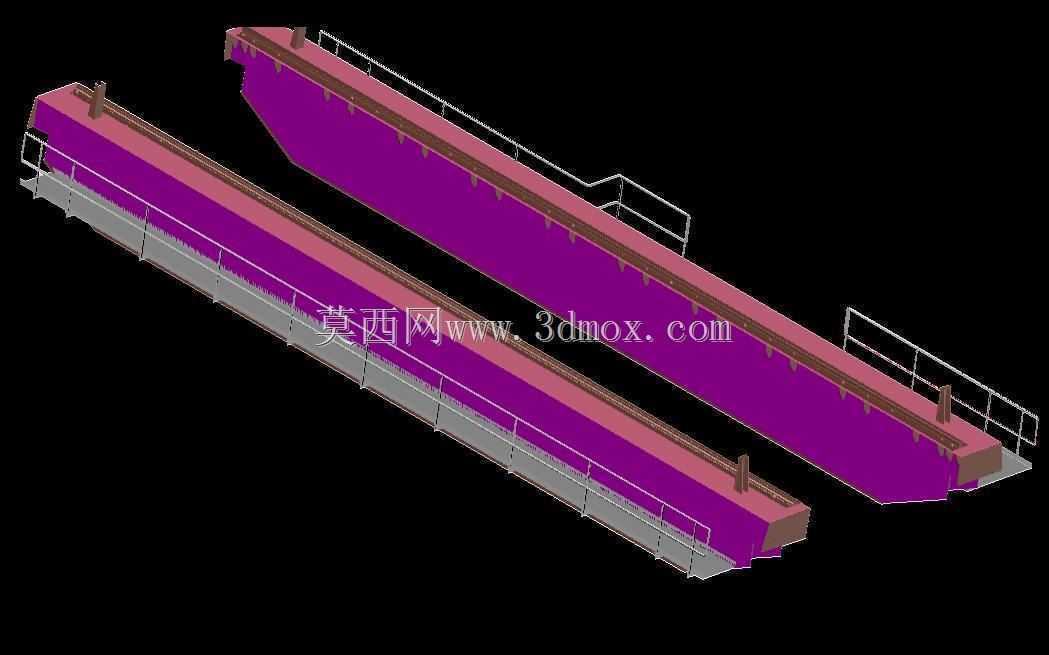

　　在工矿企业的室内生产车间、露天货场、港口散货堆场等场景中，这类双主梁结构是桥式、门式起重设备的核心承载部件，承担着起升机构、行走机构的全部载荷传递作用，是整台起重设备的受力骨架。从结构设计逻辑来看，该主梁采用偏轨箱型梁的截面构型，主腹板与上翼缘板的连接位置避开了小车轨道的正下方，能够有效降低轮压带来的局部应力集中问题，相比传统正轨箱型梁，这种结构在大吨位、大跨度起重设备上的抗疲劳表现更突出，长期承受交变载荷时的焊缝开裂风险更低。主梁的上翼缘板表面直接铺设小车运行轨道，轨道通过压板螺栓与翼缘板固定，安装时需要严格控制两根轨道的平行度以及轨面的平面度，避免小车行走时出现卡滞、啃轨的问题。主梁的外侧沿全长设置了检修走道与安全护栏，

　　走道采用花纹钢板铺设，护栏高度符合高空作业的安全防护要求，可供检修人员日常检查行走机构、供电滑线以及主梁焊缝状态时通行，走道下方还预留了电缆桥架的安装空间，方便布置小车供电、限位信号的线缆。主梁的两端设置了与端梁连接的定位止口与连接法兰，安装时通过高强度螺栓将主梁与端梁紧固为整体框架，止口的配合公差需要严格控制，保证两根主梁的平行度以及整机的对角线偏差在允许范围内，避免大车运行时出现跑偏、轮缘磨损过快的问题。从受力角度分析，主梁的截面尺寸是按照额定起重量、跨度以及小车的最大轮压参数计算确定的，腹板的厚度、翼缘板的宽度以及内部加劲肋的布置间距，都经过了强度、刚度以及稳定性的校核，跨中位置的最大静挠度控制在跨度的1/1000以内，

　　保证起吊重物时主梁的下挠量不会影响小车的正常运行，也不会导致起升机构的钢丝绳偏角过大。主梁内部设置了横向加劲肋与纵向加劲肋，横向加劲肋主要承受局部轮压带来的弯曲应力，防止腹板在局部压力作用下出现失稳，纵向加劲肋则布置在腹板的受压区，提升腹板在整体弯曲作用下的抗失稳能力，加劲肋与腹板、翼缘板的连接采用连续角焊缝，焊缝高度根据板厚确定，避免出现应力集中的焊接缺陷。在实际应用中，这类主梁结构可以适配10吨到50吨不等的额定起重量，跨度覆盖10.5米到31.5米的常用车间跨度，根据使用场景的不同，还可以在主梁的下翼缘板位置布置大车运行的供电滑线、限位撞块以及缓冲器安装座，部分带副钩的起重设备还会在主梁的一端预留副起升机构的安装平台。

　　建模过程中需要重点关注各板件的拼接位置、焊缝预留间隙以及安装孔的位置精度，尤其是轨道压板的安装孔、端梁连接的螺栓孔，这些位置的尺寸偏差会直接影响现场安装的效率，甚至会导致结构受力状态偏离设计预期。另外，主梁两端的变截面设计是为了降低设备的整体高度，在满足端梁连接空间要求的前提下，减小主梁端部的截面尺寸，既可以减轻结构自重，也能降低厂房的高度建设成本，变截面位置的过渡段采用圆弧过渡，避免截面突变带来的应力集中问题，该位置也是日常巡检中需要重点检查焊缝状态的区域。
