汽车白车身后面板盖冲压钣金结构

　　在白车身焊装与冲压产线的实际落地场景中，这类后面板盖属于车身侧围后部的覆盖加强类构件，日常承担的是封闭后部腔体、阻隔路噪与泥水侵入、为周边线束卡扣与内饰安装提供固定基准的作用，很多新入行的结构工程师容易把这类件当成单纯的外覆盖件处理，实际上它的成型精度直接影响后保险杠与侧围的匹配间隙，甚至会连带影响尾门装配的段差表现。

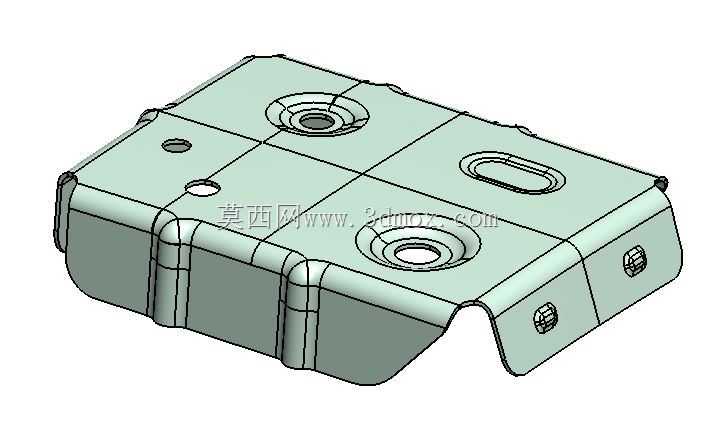

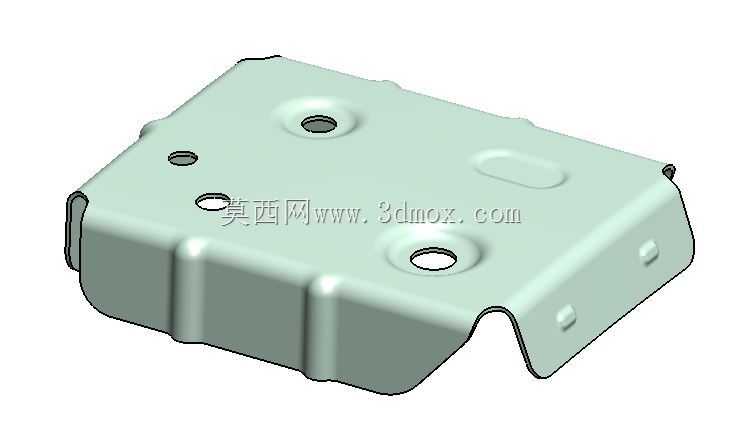

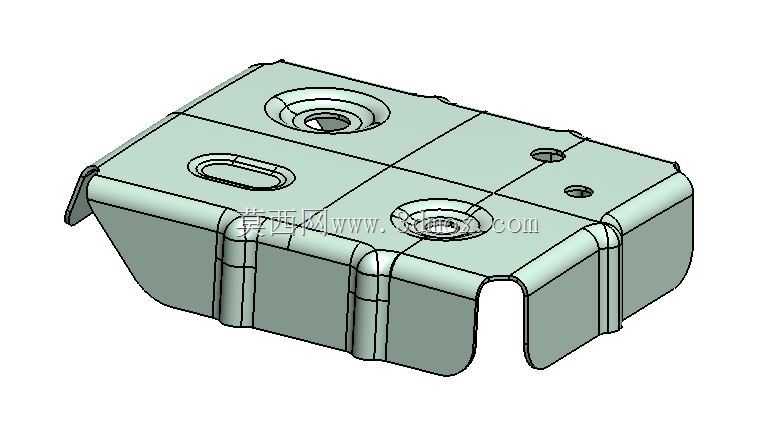

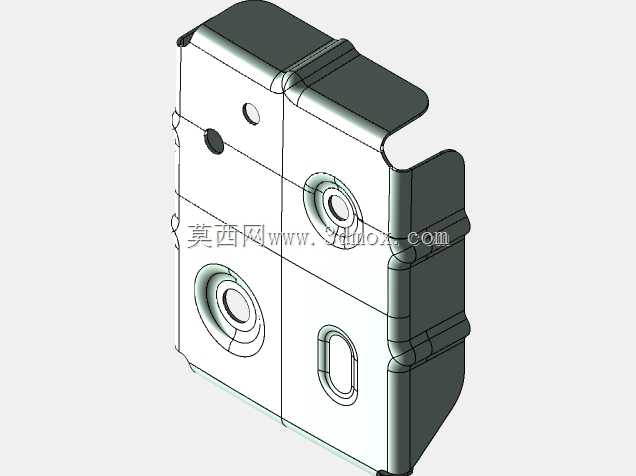

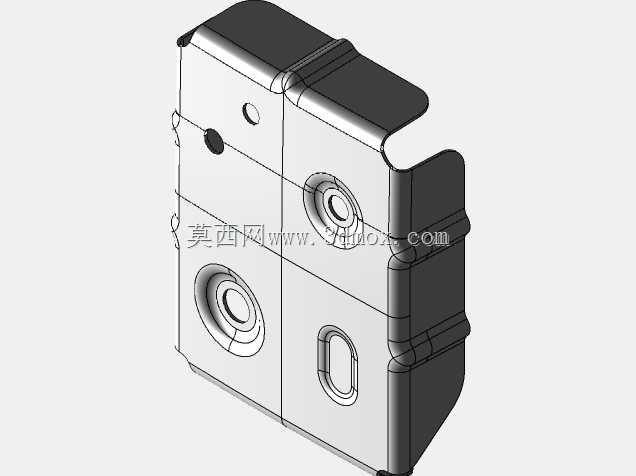

　　从实际功能特性来看，这个构件采用的是渐进式冲压工艺成型，整体为带翻边的盒状腔体结构，主体平面上分布的两个大直径沉台孔是为了适配车身安装点的螺栓过孔与焊接螺母的避让空间，沉台的拉延深度经过严格计算，既保证安装时螺栓头不会突出钣金平面干涉后续内饰装配，也避免拉延过深导致板材局部减薄率超过15%的行业阈值——毕竟白车身钣金的减薄率一旦超标，后续电泳过程中容易出现积液残留，长期使用会引发孔位周边的锈蚀穿孔。平面上的长圆形腰型孔是为了吸收装配过程中的累计公差，在焊装工位上可以通过这个孔位微调面板盖的安装位置，抵消侧围焊接总成带来的位置偏差，两个小直径的圆孔则是预留的线束卡扣固定位，后期装配倒车雷达线束或者后尾灯线束时，可以直接推入塑料卡扣完成固定，不需要额外焊接凸焊螺母，能有效减少焊装工位的工序数量。

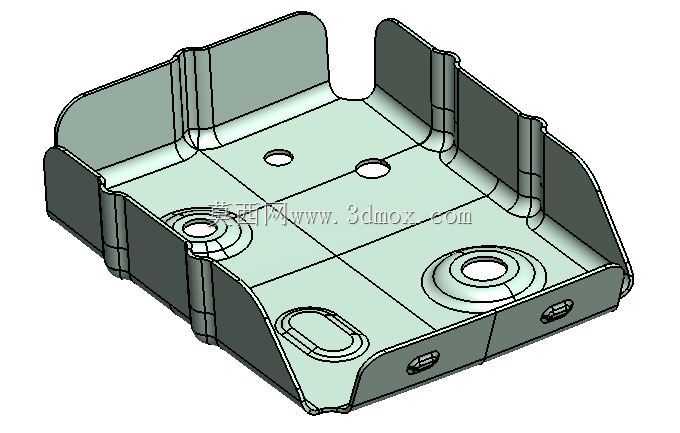

　　设计思路上，这个构件的四周翻边做了不等高处理，朝向车身内侧的翻边高度更高，用来和侧围内板形成点焊的搭接边，翻边根部的压筋结构是为了提升整个构件的抗扭刚度——毕竟这类大面积的薄板钣金如果没有加强筋结构，运输过程中很容易出现波浪变形，焊装到车身上之后也会因为行车振动产生异响。翻边末端的圆角半径经过多轮试模调整，既避免圆角过小导致冲压时板材开裂，也不会因为圆角过大造成搭接面间隙过大，影响点焊的焊接强度。构件下部的缺口结构是为了避让后保安装支架的突出结构，缺口边缘同样做了小翻边处理，避免锐边划伤后续装配的线束或者装配工人的劳保手套，这也是冲压钣金设计中很容易被忽略的细节，很多新手设计的钣金件经常因为锐边问题在产线造成工伤，或者在车辆使用过程中磨破线束绝缘层引发电路故障。

　　从安装边界来看，这个构件的整体轮廓完全贴合后部侧围的腔体形状，所有安装孔的位置度公差控制在±0.2mm以内，和周边相邻钣金的搭接面间隙控制在0.3mm以内，保证点焊时焊钳的电极头能够垂直贴合搭接面，不会出现偏焊、虚焊的问题。板材选用的是汽车行业常用的冷轧低碳钢板，厚度适配白车身覆盖件的常规厚度区间，既保证足够的结构强度，也不会因为板材过厚增加车身自重，影响整车的轻量化表现。渐进冲压的工艺排布上，首先完成的是冲导正孔与工艺定位孔，之后依次完成拉延成型、修边冲孔、翻边整形、侧冲缺口的工序，每一步工序的成型力都经过CAE仿真验证，避免出现起皱、开裂、回弹超差的问题，尤其是整形工序专门针对翻边的回弹量做了补偿设计，保证最终成型的构件尺寸符合检具的检测要求，上线装配时不需要额外的人工校正，能够直接适配自动化焊装线的抓取定位要求。

　　在实际产线应用中，这类钣金件的成型稳定性直接影响整个后部工位的装配节拍，一旦某个孔位的位置超差，就会导致自动化机械臂无法完成抓取或者装配卡滞，直接造成整条焊装线停线，所以在设计阶段就需要充分考虑冲压成型的工艺性，避免出现负角结构导致模具结构过于复杂，同时也要兼顾后续电泳、喷涂工序的工艺要求，所有腔体结构都预留了电泳液的流液孔，避免积液导致的涂装质量问题。
