船舱施工作业用双钩起重承载梁结构

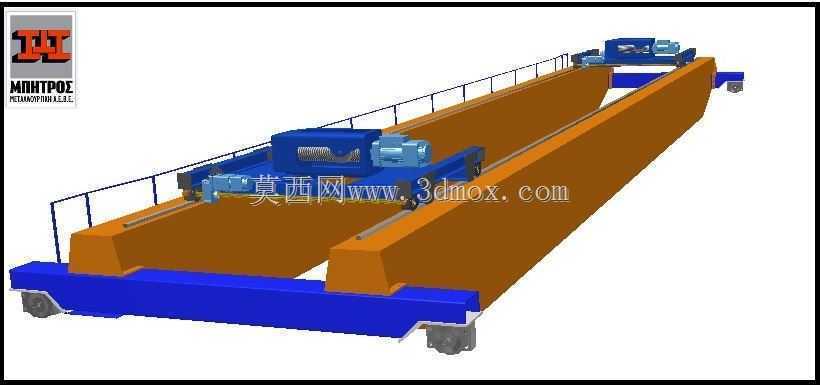

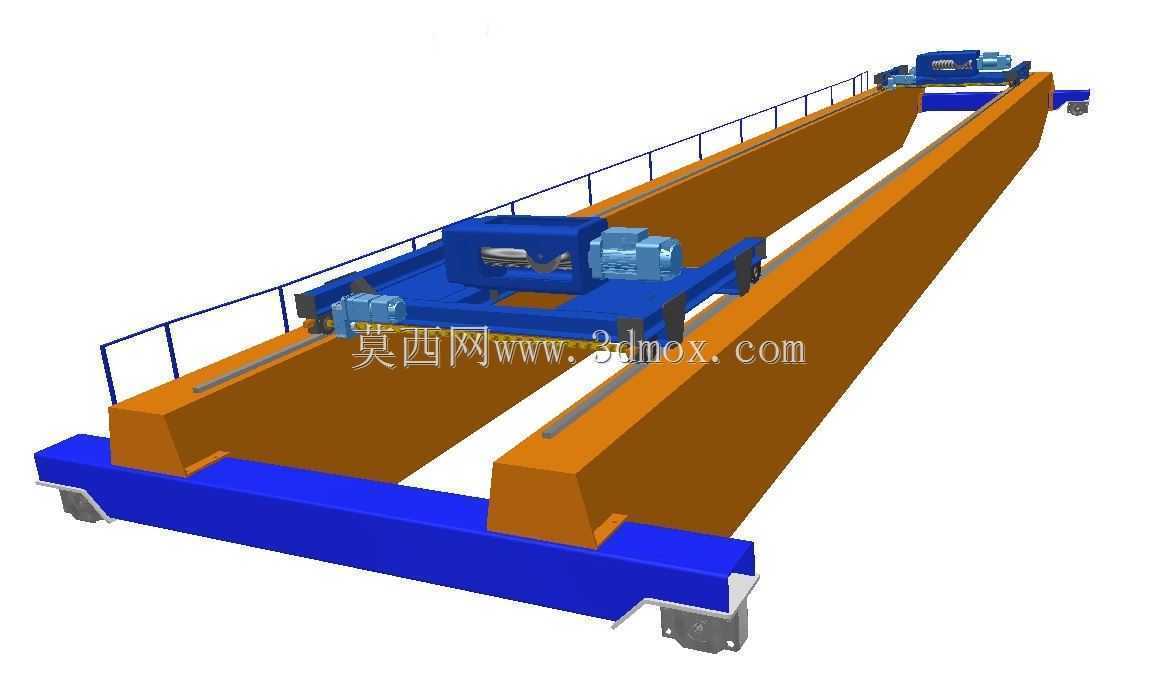

　　这款舱底起重承载结构，主要针对散货船、多用途船在码头装卸作业时，舱内垂直空间受限、常规岸吊无法直接伸至舱底堆货区的工况设计，核心作用是在舱内完成货物的短距离移位、堆码以及配合岸吊完成货件的舱内取放作业，额定单钩起重量8吨，双钩协同作业时可覆盖16吨以内的成组货件吊运需求，适配内河及沿海千吨级至万吨级货船的常规舱室尺寸。从结构受力设计来看，整体采用变截面箱型梁作为主承载构件，梁体截面高度沿跨度方向呈中间高、两端低的渐变形式，这种设计并非单纯为了减重，而是匹配双钩作业时的弯矩分布规律——跨中区域承受最大正弯矩，适当加大截面高度可以在不显著增加自重的前提下提升截面抗弯模量，两端靠近行走轮架的位置弯矩逐步降低，

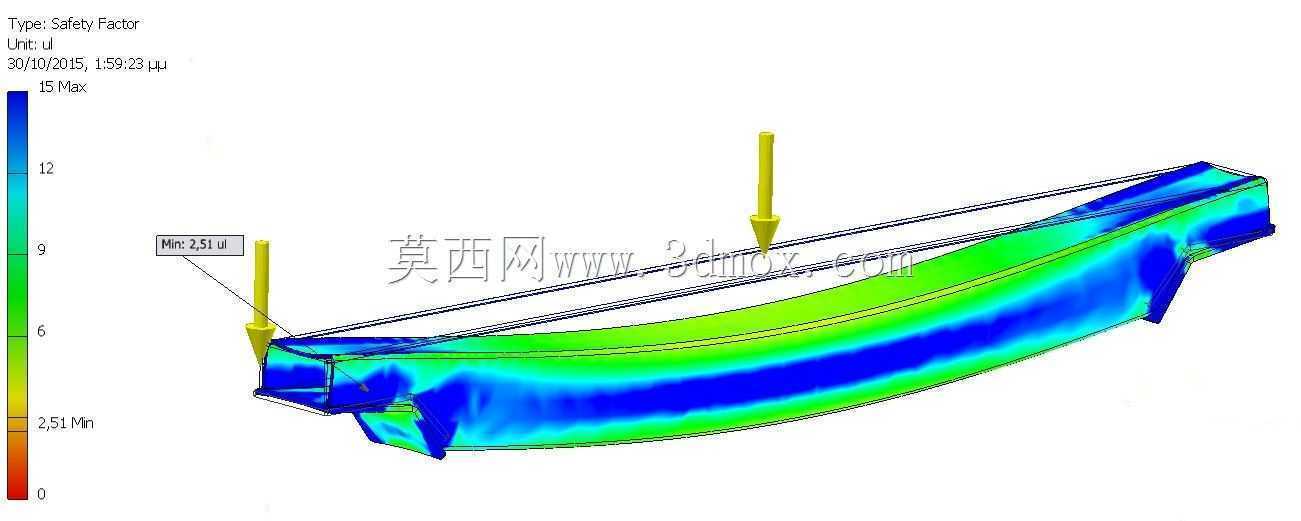

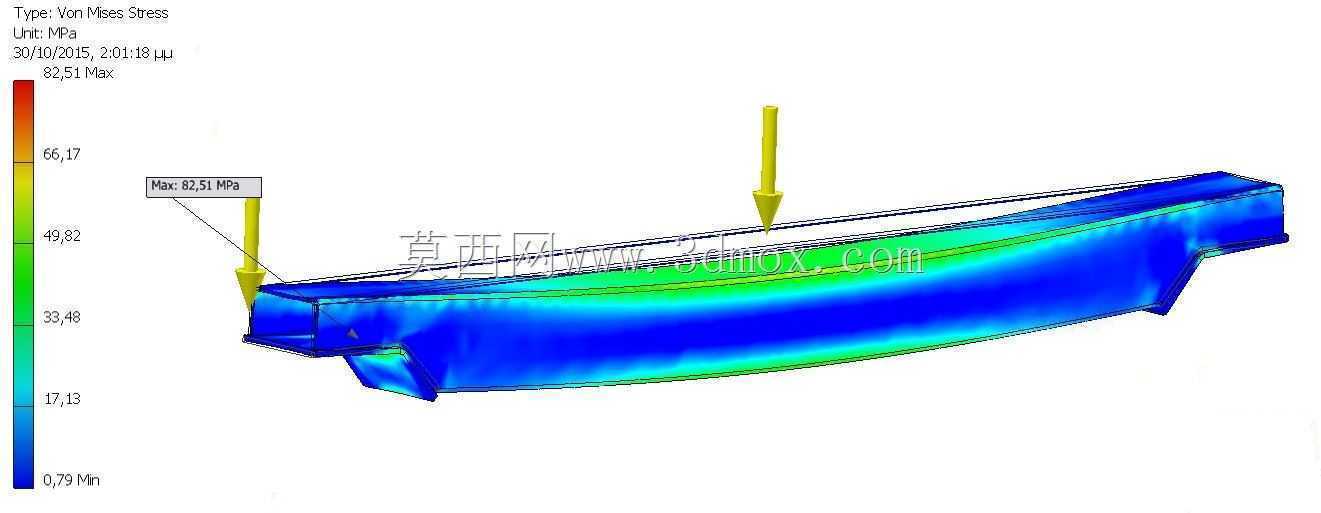

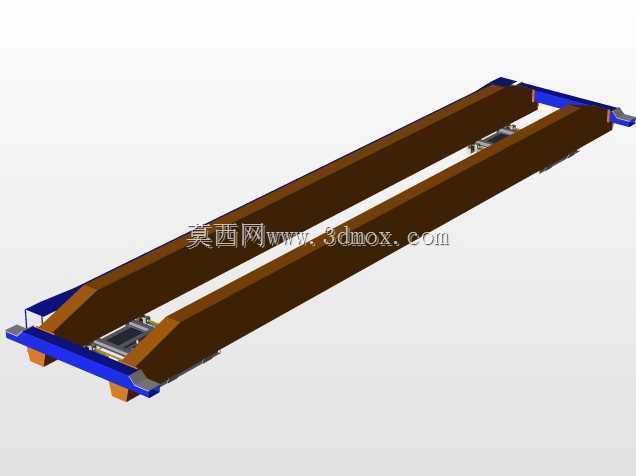

　　收窄截面可以减少端部结构占用的舱内垂直空间，避免与舱口围板、舱内加强筋发生干涉。梁体内部设置多道横向加劲肋与纵向加劲肋，加劲肋的间距经过局部稳定性校核，可避免腹板在轮压集中载荷、起制动水平力作用下发生局部失稳，图中展示的安全系数云图也能看出，梁体大部分区域的安全系数控制在2.5以上，应力集中区域主要出现在吊钩行走轨道与腹板的连接位置、两端端梁与主梁的焊接节点处，这些位置在设计时均做了圆弧过渡处理，减少应力突变带来的疲劳损伤。从安装边界来看，该结构的行走轮组直接适配船舱内预设的纵向轨道，轨道通常沿舱室长度方向铺设在舱底两侧的纵桁上方，轮距与舱内标准轨道间距匹配，不需要对船体结构做额外改造即可安装就位，

　　主梁的总长度控制在略小于舱室净宽的尺寸，两端与舱壁预留足够的安全间隙，避免船舶横摇时梁体与舱壁发生碰撞。功能特性上，两个起重吊钩可沿主梁下翼缘的轨道独立行走，也可通过同步控制系统实现双钩同步起升、同步行走，针对超长、超宽的不规则货件，可通过调整双钩间距来平衡吊点位置，减少货件吊运过程中的倾斜风险；起升机构集成在主梁上方的行走小车上，整体结构紧凑，最低起升高度可覆盖舱底至舱口下沿的全高度范围，不会因为机构自身高度过大损失有效起升行程。在实际作业场景中，这类舱底起重结构常配合岸吊完成舱内作业：岸吊将货件吊至舱口位置后，由舱底起重机将货件接运至舱内指定堆存位置，或是将舱内需要外运的货件转运至舱口下方交由岸吊吊出，大幅减少人工搬运、

　　溜放作业的安全风险，同时提升装卸效率，尤其是在运输钢材、设备构件、成组托盘货这类单件重量较大的货种时，其作业优势更为明显。设计过程中还充分考虑了舱内作业的恶劣工况，梁体表面做了耐潮、耐盐雾的防腐处理，所有转动销轴、轮组轴承都设置了密封防护结构，避免舱内高湿、高粉尘环境导致的部件锈蚀与卡滞；行走机构的驱动采用低速大扭矩传动方案，启动与制动过程平缓，减少起制动时的冲击载荷对船体结构的影响，同时也能避免吊运过程中货件出现大幅摆动。
