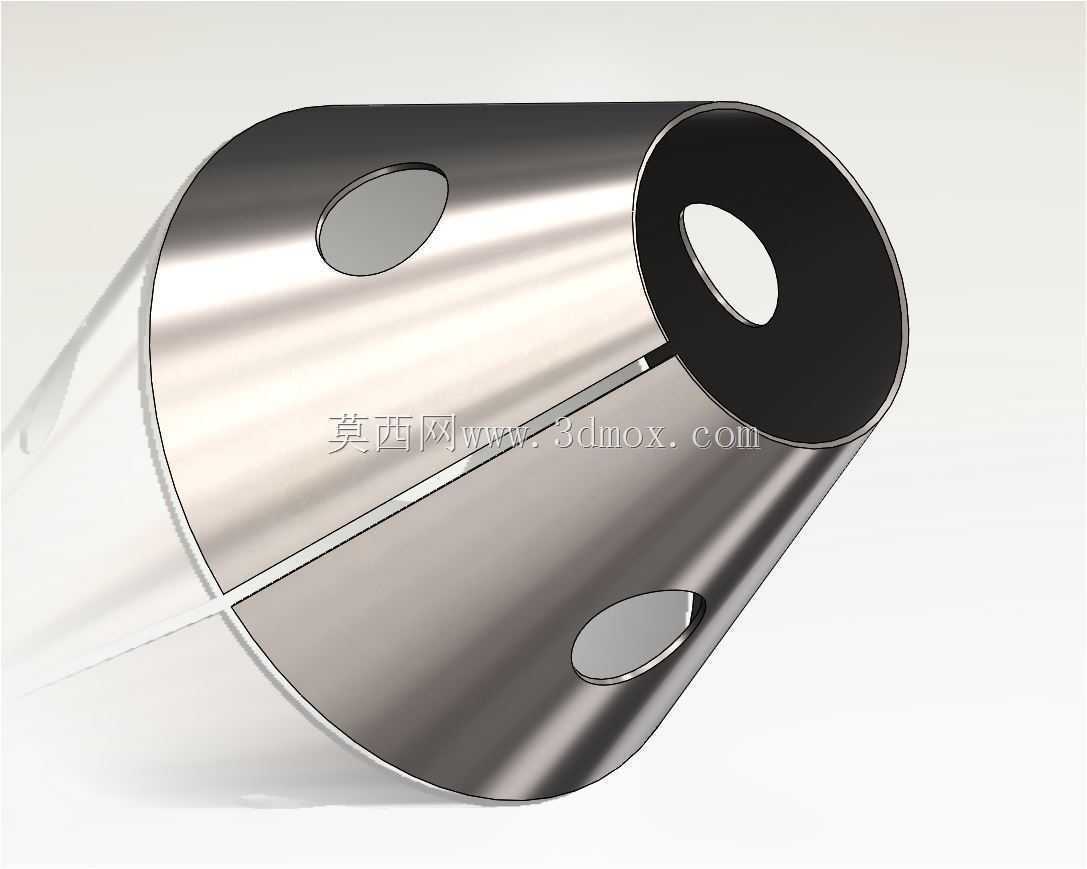

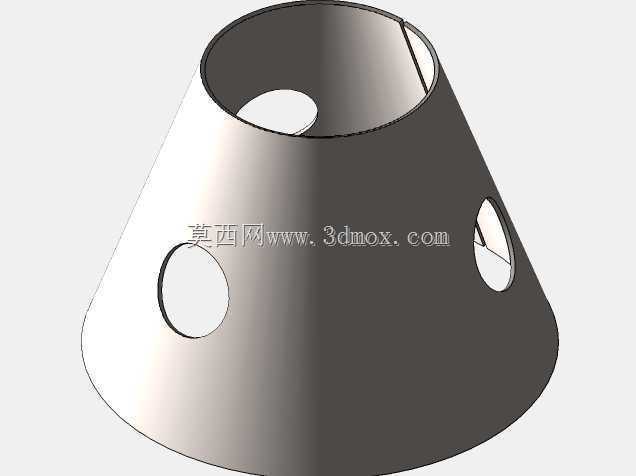

带孔斜截钣金圆锥壳体结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:433194
  • 带孔斜截钣金圆锥壳体结构设计
  • 带孔斜截钣金圆锥壳体结构设计

  这类带侧孔的斜截钣金圆锥构件,在通风除尘管路的变径接驳段、散料输送的导流料斗、小型常压罐体的过渡连接段中应用十分广泛,区别于标准正圆锥管件,斜截结构可以适配两个轴线存在偏移、安装面存在夹角的对接端口,不需要额外增加转接弯头就能完成管路走向的微调,能有效减少管路系统的焊缝数量,降低现场安装的拼接难度。从实际使用场景来看,这类构件如果用在除尘系统中,侧部开设的圆孔主要用于安装压差检测接头、观察视镜或者旁通吹扫管路,不需要在现场施工时二次开孔破坏钣金涂层,也能避免现场开孔导致的尺寸偏差、孔边毛刺等问题;如果用在散料输送环节,侧孔可以作为防堵补风的进气口,或者安装料位检测元件的安装位,斜截的大口端通常对接上游的大口径出料口,小口端对接下游的输送管路,锥面的倾斜角度需要结合物料的安息角设计,避免散料在锥壁积料搭桥。

  设计这类钣金构件时,首先要确定两端对接端口的直径、两个端口所在平面的夹角以及中心偏移量,这几个参数直接决定了圆锥的展开轮廓,不能直接套用正圆锥的展开公式计算,需要先通过几何投影求出锥面的素线实长,再逐点绘制展开的扇形轮廓,侧孔的位置需要在三维建模阶段就投影到锥面上,标记出孔中心对应的素线位置以及沿素线方向的距离,避免展开后孔位出现偏差,导致后续折弯成型后孔位错位无法对接外接元件。建模过程中需要预留钣金折弯的工艺缺口,在斜截边的拼接缝位置要留出足够的焊接收缩余量,通常根据板材厚度预留0.2到1倍板厚的间隙,避免焊接后端口变形无法和对接法兰贴合。

  从安装边界来看,这类构件的整体长度由两端口的中心距决定,侧孔的中心需要距离两端口的安装面至少保留3倍以上板厚的距离,避免安装接头时和焊缝位置干涉,同时孔的直径不能超过所在位置锥面直径的三分之一,防止开孔过大导致锥面整体刚度不足,在承压或者输送物料时出现变形。板材厚度的选择需要结合使用场景的压力、物料磨损程度确定,通风管路通常选用0.8到1.5mm的镀锌板材,散料输送场景则需要选用2到4mm的耐磨钢板,锥面的折弯成型需要分多次压型,不能一次冲压到位,避免板材在折弯过程中出现拉伸开裂,尤其是侧孔的边缘位置,需要在成型前做孔边的倒角处理,减少应力集中。

  实际生产中,这类构件的展开下料需要考虑板材的折弯扣除量,不同厚度、不同材质的板材折弯扣除值存在差异,建模时需要提前把折弯系数设置准确,否则成型后两端口的直径会出现偏差,无法和配套的法兰、管路对接。拼接缝的位置通常设置在锥面素线的直线段,避开侧孔的位置,减少焊缝对孔位精度的影响,焊接完成后需要对锥面的圆度做校形处理,保证两端口的平面度误差在允许范围内,侧孔的位置需要焊接对应的安装接头,接头的轴线要垂直于所在位置的锥面切线,保证后续外接元件安装时的密封性能。这类钣金圆锥构件相比铸造的变径接头,重量更轻,生产周期更短,对于小批量定制的管路系统来说适配性更强,只需要调整两端口的参数就能适配不同的安装场景,不需要重新开模,在非标设备的管路设计中应用频率很高。
