工业方形箱体式滤尘设备结构设计

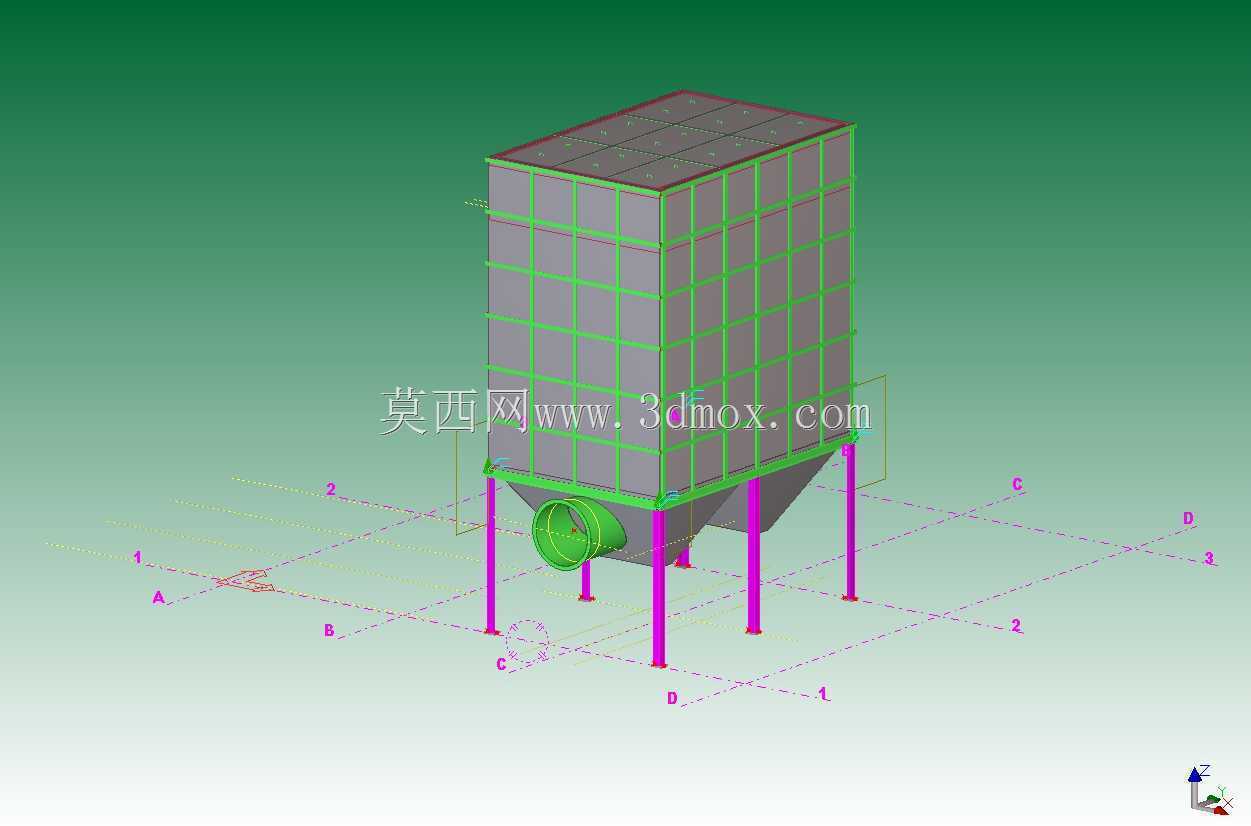

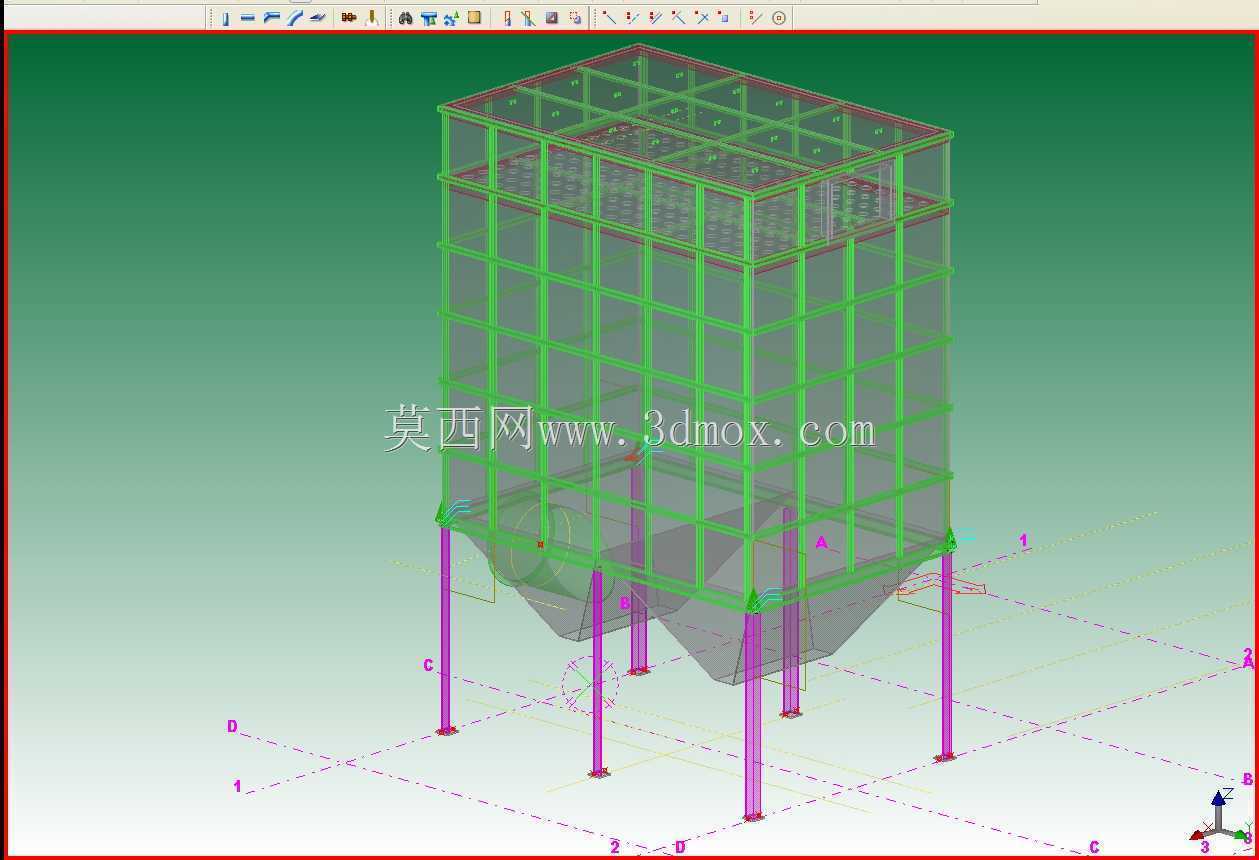

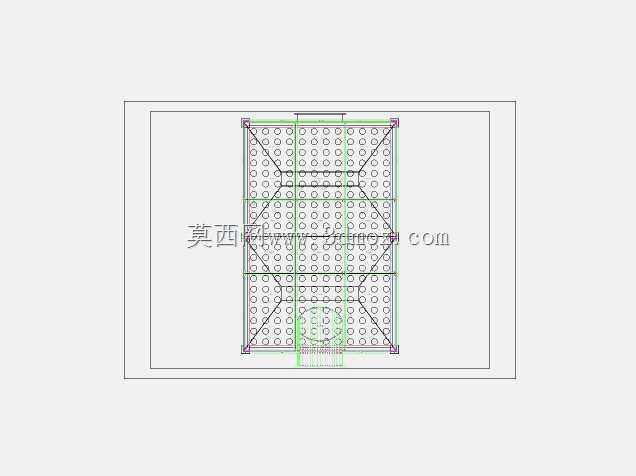

　　在木工加工、建材粉碎、粮食输送这类会持续产生悬浮粉尘的生产场景中，这类方形箱体式滤尘设备是车间通风除尘系统的核心处理单元，主要承担含尘气流的气固分离职责，避免生产过程中产生的粉尘扩散到作业区域，既保障作业人员的职业健康，也能降低高浓度粉尘堆积带来的安全隐患，同时部分场景下还可回收有价值的粉状物料。从结构设计逻辑来看，整个设备采用方箱式主体布局，相较于圆形滤筒设备，方形结构在厂房内排布时空间利用率更高，可紧贴车间立柱或墙体安装，减少无效占地。上部箱体为滤件安装腔，内部预留了规整的滤袋或滤板安装格架，格架采用等距排布的型钢焊接框架，既可以为过滤元件提供稳定的安装支撑，也能在设备运行时承受含尘气流的脉冲反吹冲击力，

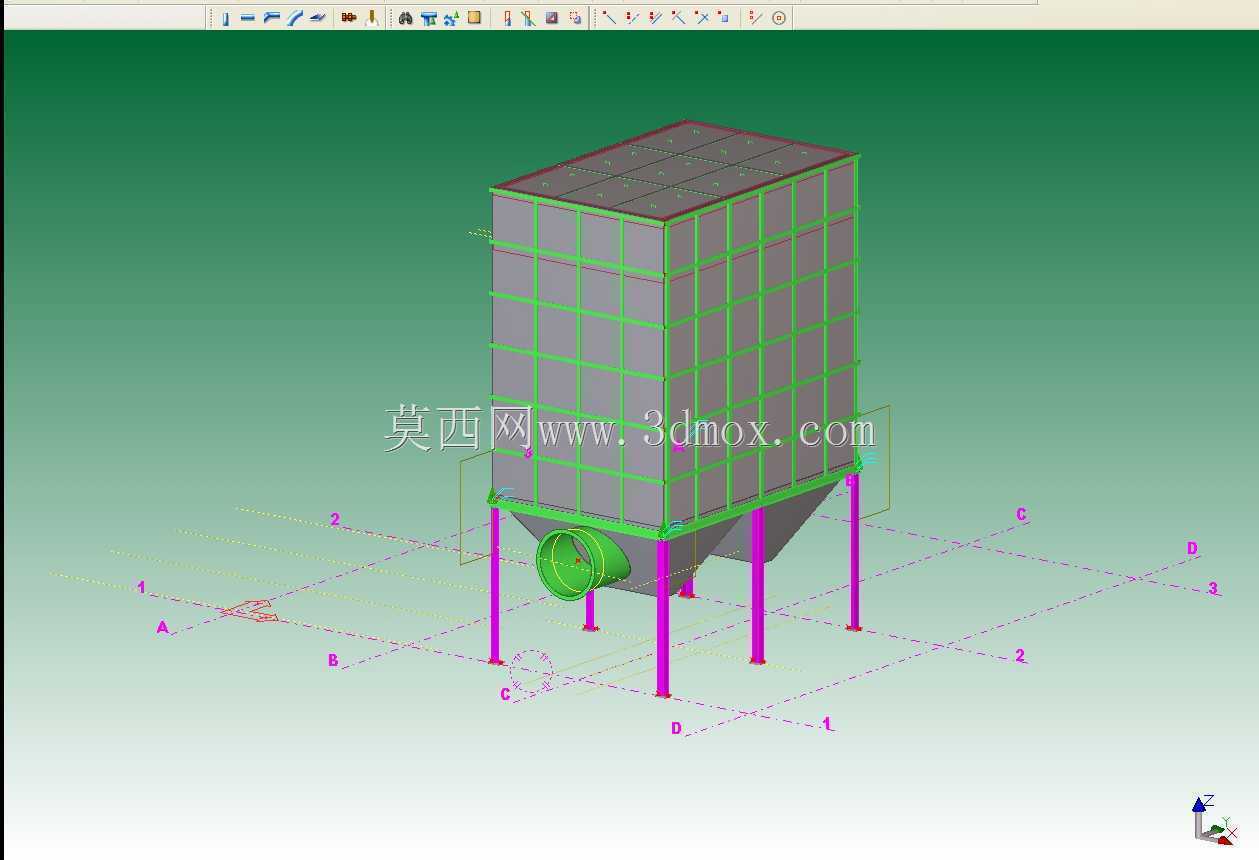

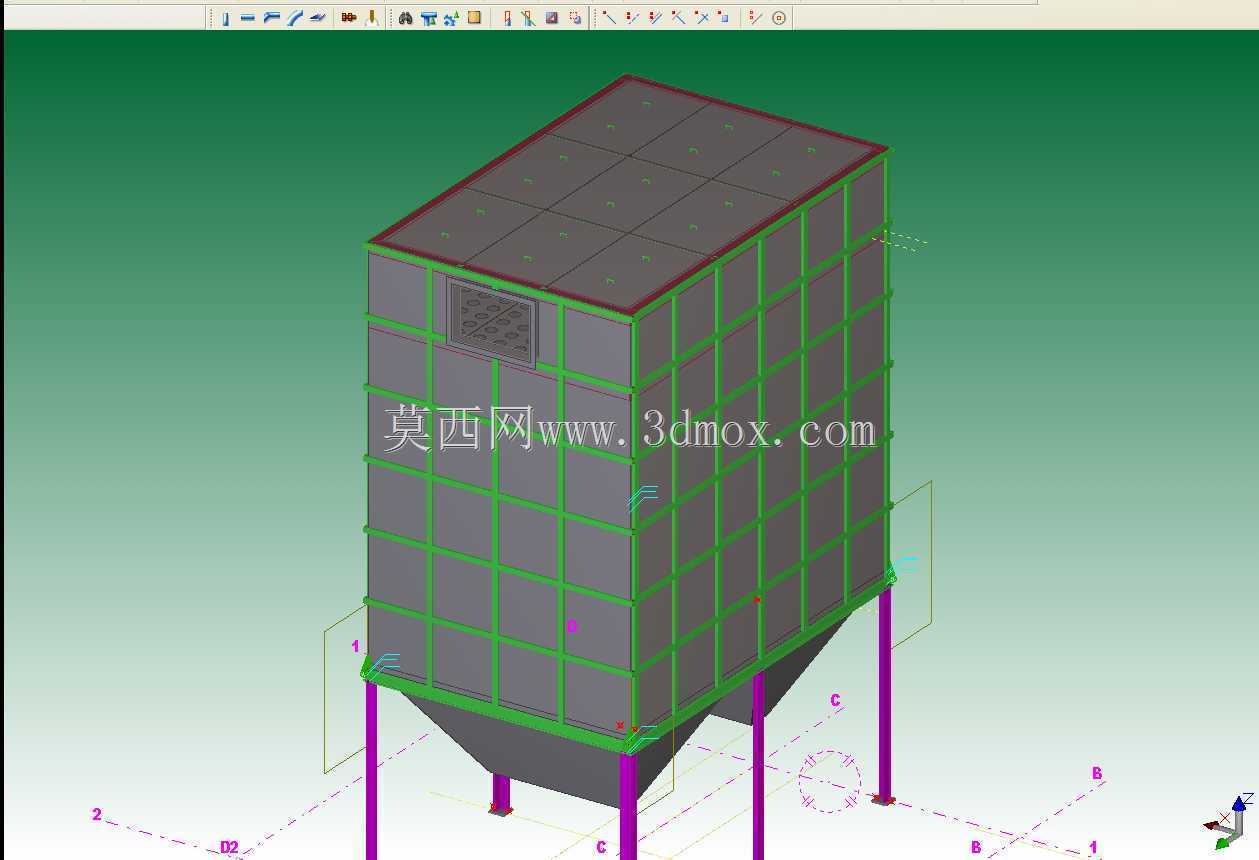

　　避免框架长期受交变载荷出现焊缝开裂的问题。下部采用多锥斗式灰斗设计，四个独立的锥形灰斗对应上部过滤区域的不同分区，过滤后沉降的粉尘会沿锥斗斜面自然滑落至底部排灰口，锥斗的倾斜角度参考粉尘安息角设计，可有效避免粉尘在斗壁积附搭桥，保障排灰顺畅。设备外围设置了通高的型钢支撑框架，四根紫色标识的主支撑立柱从设备安装基础一直延伸到箱体顶部，立柱底部设置了与预埋地脚螺栓匹配的安装底板，可通过二次灌浆将设备牢牢固定在混凝土基础上，支撑框架不仅承担整个设备箱体、内部滤件、积灰的全部静载荷，还要抵消设备运行时通风机振动、脉冲反吹带来的动载荷，设计时框架的型钢选型经过载荷校核，避免长期运行出现结构变形。从安装边界来看，

　　这类设备的安装需要预留足够的周边操作空间，设备侧面要预留滤件更换的操作通道，灰斗下方要预留排灰阀、输灰设备的安装空间，顶部要预留检修平台和起吊滤件的空间，设备进出口的通风管道对接位置要与车间主通风管道的标高匹配，避免管道出现过多弯折增加风阻。在实际选型适配时，这类方形滤尘设备更适合处理大风量、中等浓度的含尘气体，方箱内部可根据处理风量需求灵活调整过滤元件的数量，单台设备的处理风量覆盖范围较广，可适配不同规模的生产线除尘需求。设计过程中，箱体壁板采用加劲肋加强的薄壁钢板结构，在保证箱体密封性、结构刚度的前提下尽可能降低设备自重，减少基础承载压力；箱体顶部采用可拆卸式顶盖设计，方便后期检修时更换内部过滤元件，顶盖与箱体之间设置密封垫，

　　避免含尘气体从接缝处泄漏。灰斗与上部箱体的连接位置采用圆滑过渡结构，避免出现直角积灰死角，每个灰斗下部都设置了检修手孔，方便后期清理斗内结块的粉尘。支撑立柱的间距经过优化，既保证支撑稳定性，也不会遮挡灰斗的排灰口和侧面的检修门位置，设备整体的重心落在四根主支撑立柱围成的矩形中心区域，避免运行时出现偏载倾覆的风险。
