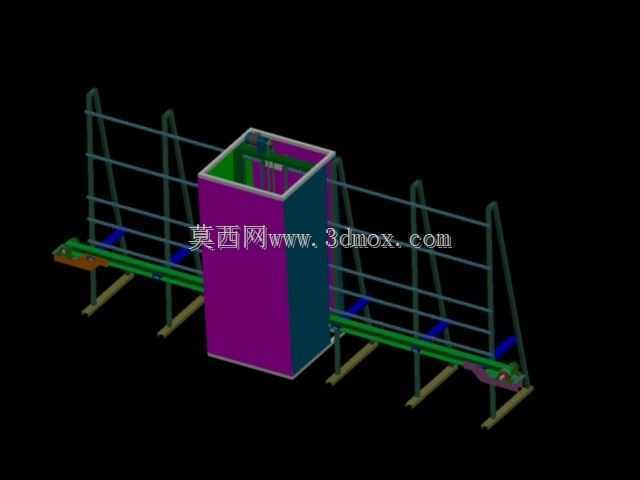

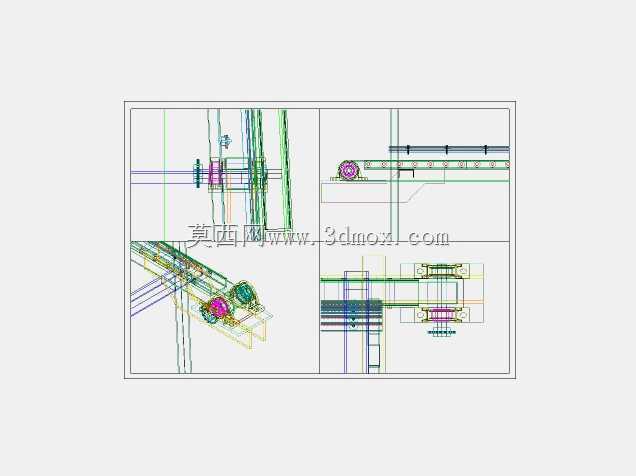

平板玻璃表面喷丸处理专用设备结构

　　这套设备主要面向平板玻璃深加工环节的表面糙化、应力强化工序，在建筑玻璃、光伏玻璃、家电面板玻璃的生产线上，常布置在玻璃切割磨边之后、镀膜或钢化之前的工位段，替代传统的化学蚀刻或人工喷砂工艺，解决传统工艺处理均匀性差、废液废渣难处理的问题。设备整体采用贯通式布局，两侧设置倾斜的玻璃支撑导向架，适配不同厚度的平板玻璃水平输送需求，支撑导向架上的导向轮采用耐磨聚氨酯材质，避免玻璃输送过程中出现表面划伤，导向轮的安装座预留了调节余量，可根据玻璃幅宽调整两侧导向间距，适配常见的建筑玻璃、光伏玻璃幅面尺寸。中间的封闭腔体是喷丸作业的核心区域，腔体内部做了耐磨衬板防护，避免高速弹丸长期冲刷造成腔体壁磨损，腔体顶部预留了弹丸回收、除尘接口，

　　可对接厂区的集中除尘系统与弹丸循环分选装置，作业过程中腔体内保持微负压状态，防止弹丸和粉尘外溢到车间环境中。输送机构采用双侧同步带驱动结构，驱动端设置在设备出料侧，同步带表面粘接有防滑橡胶条，增大与玻璃下表面的摩擦力，避免玻璃输送过程中出现打滑偏移，输送线的高度与上下游的玻璃输送辊道保持齐平，安装时不需要额外做高度转接，减少生产线对接的改造成本。设计过程中优先考虑了玻璃易碎的特性，所有与玻璃接触的部件都做了圆角钝化处理，没有尖锐的凸起结构，喷丸工位的弹丸喷射角度经过反复校核，避开了玻璃的边缘易崩边区域，弹丸的喷射压力可根据玻璃的厚度、处理要求做无级调节，既保证表面处理的粗糙度均匀一致，又不会造成玻璃破损。设备的机架采用型钢焊接结构，

　　焊接后做了整体去应力处理，避免长期运行过程中出现机架变形导致的输送精度下降，机架底部设置了可调脚杯，可在安装时调整整体水平度，适配车间地面的不平整工况，两侧的导向架与主机架采用螺栓连接，运输过程中可拆分，减少运输体积，现场安装时只需要按照定位销孔对位锁紧即可，不需要复杂的现场配焊作业。腔体的检修门设置在侧面，采用快拆式压紧结构，日常维护更换衬板、检修喷射组件时可快速打开，不需要拆除周边的输送结构，设备的整体宽度控制在常规生产线的跨距范围内，不需要对原有厂房的立柱、管线做大规模改动，可直接嵌入现有玻璃深加工生产线中使用。喷丸过程中产生的破碎弹丸和玻璃碎屑，会通过腔体底部的溜槽进入弹丸分选装置，合格的弹丸会被重新输送到喷射系统循环使用，

　　碎屑和粉尘则被送入除尘系统统一收集处理，整个作业过程不需要人工接触弹丸和粉尘，降低一线操作人员的职业健康风险。针对薄玻璃的处理需求，输送机构的支撑辊间距做了加密设计，避免玻璃在输送和喷丸过程中出现挠曲变形，喷射组件采用多组可调角度的喷嘴布局，可根据玻璃的行进速度调整喷射覆盖范围，保证整幅玻璃的表面处理效果一致，不会出现局部处理过度或漏处理的问题。
