盘式制动器落料冲压工装结构设计

　　这套落料模的核心服务对象是乘用车辆盘式制动器的核心摩擦片钢背坯件冲制工序，在汽车制动部件的量产冲压线中，这类落料模属于前端坯料制备的核心工装，直接决定后续摩擦片粘接、磨削、总成装配的基准精度。从实际产线适配场景来看，该模具适配常规开式单点机械压力机的安装槽位，上下模座的安装孔位完全匹配行业通用的T型槽间距规格，不需要额外改装压力机工作台面即可完成装夹调试，适配多数中小规模汽车零部件冲压车间的现有设备条件，不需要为了这套模具单独调整产线布局或者采购专用压力设备。

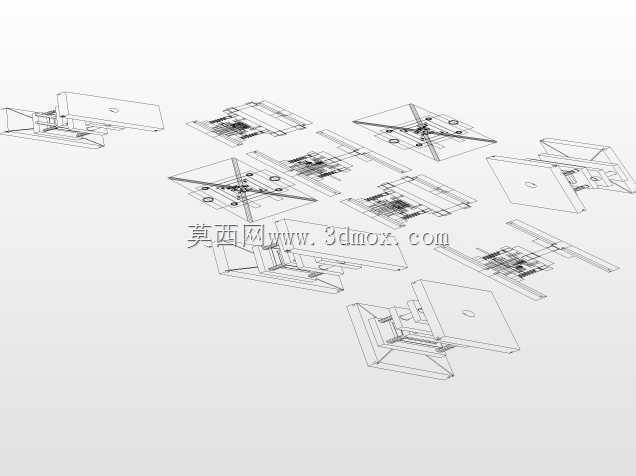

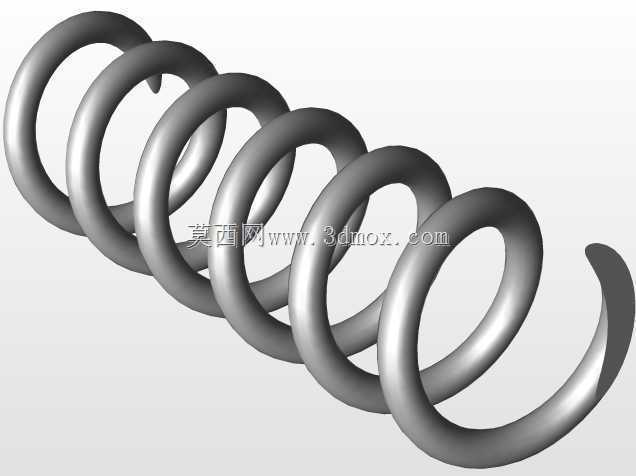

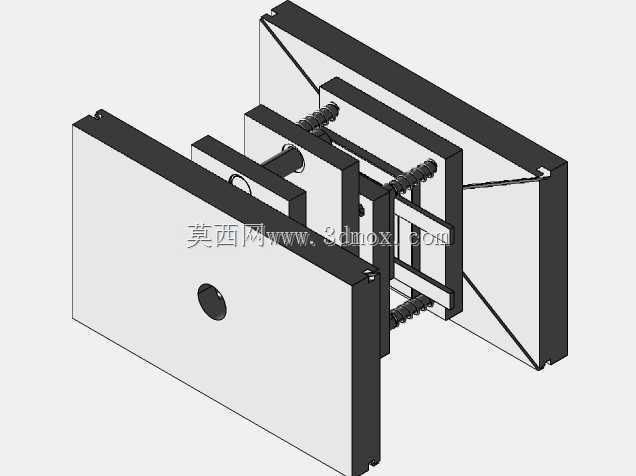

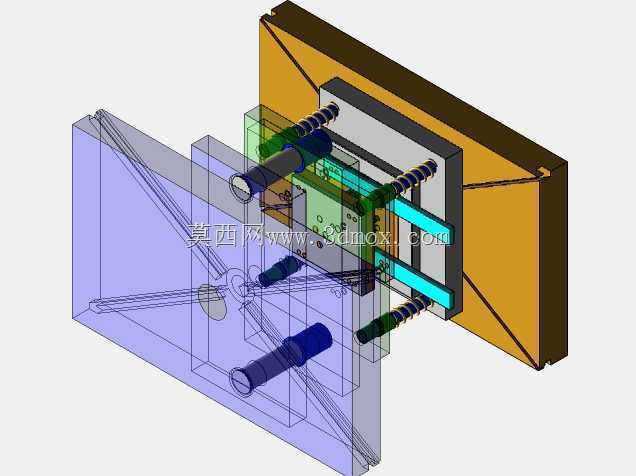

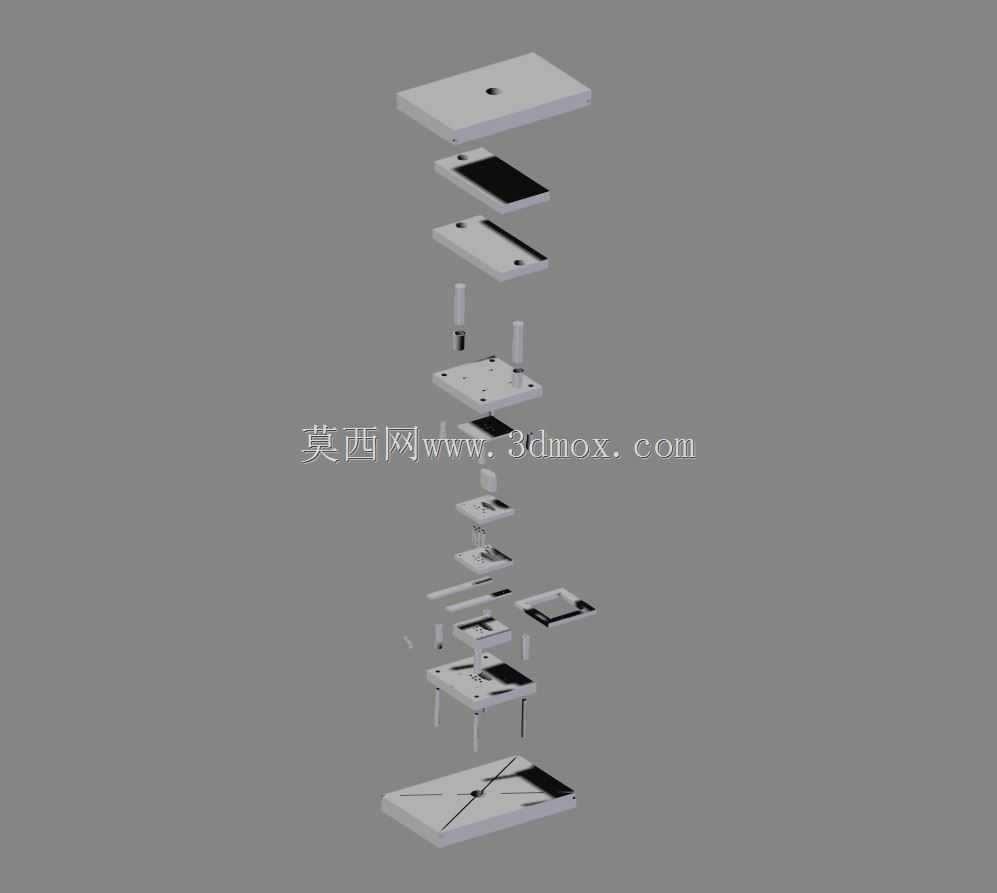

　　从结构设计逻辑来看，整套模具采用正装式落料结构，凸模固定于上模座，凹模镶嵌在下模座的模框内，卸料结构采用弹性卸料板搭配矩形矩形弹簧提供卸料力，这种结构选择是针对制动器钢背材料特性确定的——制动器钢背多采用1.5mm到3mm厚度的优质碳素结构钢，材料抗拉强度在400MPa到550MPa区间，弹性卸料板能够在冲裁全程压紧坯料，避免冲裁过程中材料出现翘曲变形，保证落料件的平面度控制在0.1mm以内，满足后续摩擦片粘接工序对坯件平面度的严苛要求，避免因为坯件翘曲导致粘接层厚度不均，最终影响制动过程中的摩擦片受力均匀性，减少制动抖动、异响等售后问题的出现概率。

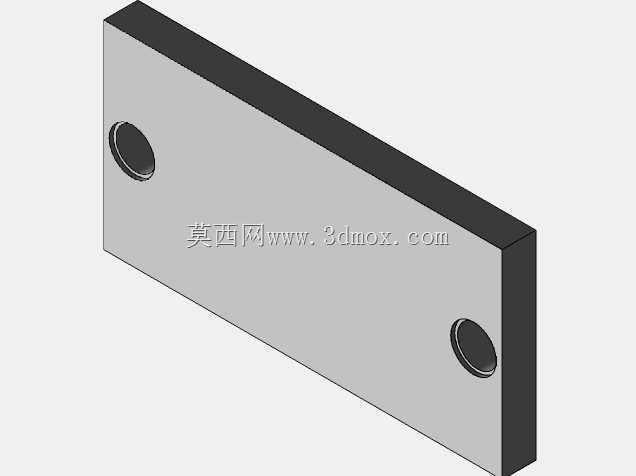

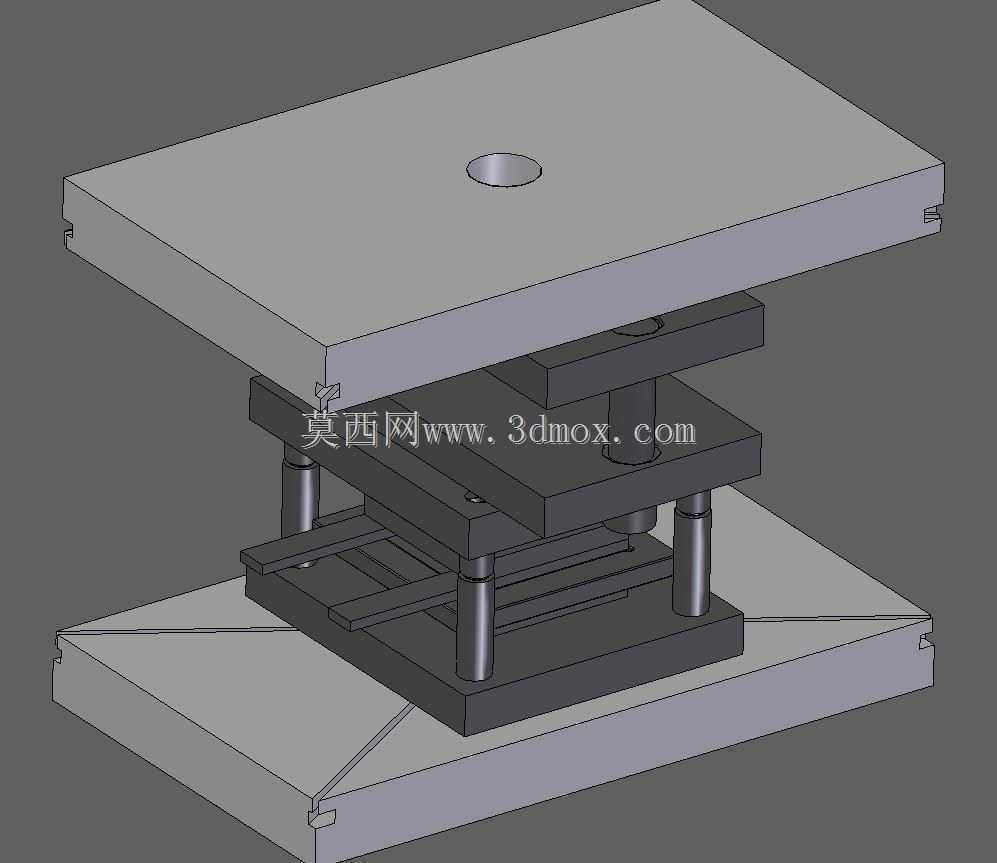

　　模具的导向结构采用独立导柱导套组件，导柱布置在模座的四个对角位置，导套采用带钢球保持架的滚动导向结构，相比普通滑动导向，这种结构的导向间隙可以控制在0.005mm以内，能够在高速连续冲裁过程中保证凸凹模的冲裁间隙均匀，避免出现啃模、毛刺过大的问题，同时滚动导向的磨损量更小，能够将模具的首次刃磨寿命提升30%以上，减少产线停模修模的时间，适配大批量连续生产的节拍要求。上下模座均采用45号钢调质处理，硬度控制在HB220到HB250区间，既保证足够的结构刚性，避免冲裁过程中模座出现变形，又具备足够的韧性，能够承受连续冲裁带来的冲击载荷，不会因为长期受冲击出现开裂问题。

　　从安装边界尺寸来看，这套模具的闭合高度控制在220mm到260mm的可调区间，适配多数160吨到250吨开式压力机的闭合高度调节范围，下模座的外形尺寸控制在480mm×360mm，不会超出常规压力机工作台面的承托范围，漏料孔直接贯通下模座中心位置，冲裁完成的成品坯件可以直接通过漏料孔落入压力机下方的成品料箱，不需要额外设置顶出机构或者人工取件，能够适配自动化送料线的连续生产节拍，配合辊式送料机构可以实现每分钟30到40次的连续冲裁作业。

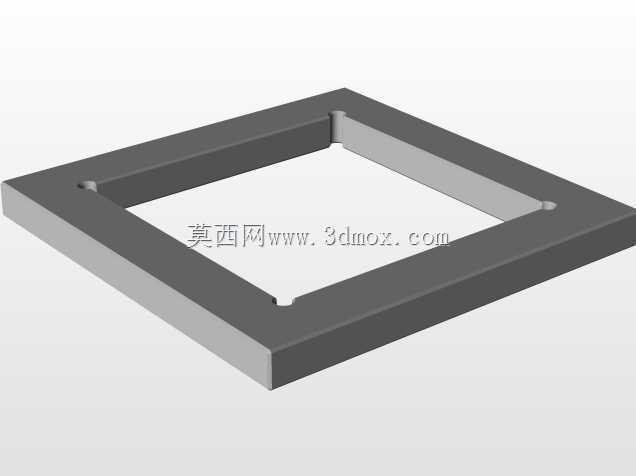

　　在实际功能设计上，模具的凹模采用镶拼式结构，刃口部分采用Cr12MoV合金工具钢淬火处理，硬度达到HRC58到HRC62，刃口的有效工作高度设计为12mm，具备足够的刃磨余量，当刃口出现磨损后只需要拆卸镶块进行刃磨即可，不需要更换整个凹模，大幅降低模具的后期维护成本。卸料板上还设置了对称布置的定位挡料销，能够对送入的条料进行精准定位，保证每一次冲裁的搭边值均匀，将材料利用率控制在78%以上，减少冲压过程中的材料浪费，这对于大批量生产的制动器零部件来说，材料成本的节约能够直接转化为产品的成本优势。定位挡料销的位置还预留了微调余量，在试模阶段可以根据条料的实际宽度偏差调整挡料销的位置，避免因为条料公差导致冲裁缺边或者搭边过大的问题。

　　从实际使用场景的适配性来看，这套模具除了适配常规的钢背落料工序，只需要更换凸凹模镶块，就可以完成同系列不同尺寸规格制动器钢背的落料作业，模座、导向组件、卸料组件都可以通用，能够帮助生产厂家减少同系列产品的模具投入成本，缩短新产品的模具开发周期。在冲裁过程中，弹性卸料板的压力可以通过调整弹簧的预压量进行适配，针对不同厚度的坯料调整卸料力，避免卸料力过大导致坯件表面出现压痕，或者卸料力过小导致板料卡在凸模上的问题。模具的上模座还设置了专门的模柄安装位，模柄直径采用行业通用的50mm规格，能够直接与压力机的滑块孔配合安装，不需要额外加工连接法兰，装夹过程中只需要锁紧模柄压板、固定下模座的T型螺栓即可完成安装，大幅缩短换模时间，适配多品种小批量的柔性生产需求。

　　考虑到制动器钢背的落料件边缘不允许存在过大的毛刺，这套模具的凸凹模冲裁间隙按照材料厚度的8%到10%进行设计，这个间隙区间能够保证冲裁断面的光亮带占比达到材料厚度的三分之一以上，毛刺高度控制在0.05mm以内，后续只需要简单的滚筒去毛刺处理就可以进入下一道工序，不需要额外增加精修工序，进一步压缩生产流程，提升整体生产效率。同时模具的所有紧固螺钉、圆柱销都采用标准件，后期维护更换时不需要单独定制配件，减少备件库存压力，也降低了维护过程中的停机等待时间。
