NAAMS标准汽车焊接夹具动力夹紧模组

　　这套基于NAAMS标准搭建的焊接夹紧模组，目前在汽车白车身焊装线的侧围、底板分拼工位应用十分广泛，核心作用是在电阻焊、弧焊作业过程中，对冲压钣金件完成精准定位与可靠压紧，避免焊接热变形导致工件移位，保障组焊精度符合整车公差要求。整套模组没有采用一体化非标设计思路，全部选用NAAMS体系内的标准化功能单元拼接而成，从底座到执行端的每个组件都有统一的安装接口与尺寸规范，后期维护更换备件时不需要重新加工适配，能大幅缩短产线停线维修的时间。

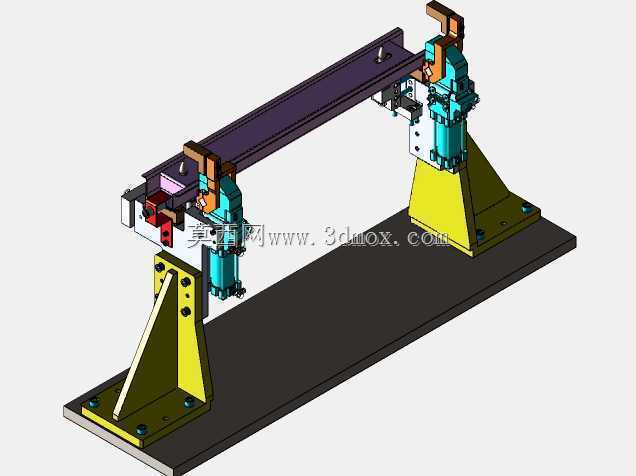

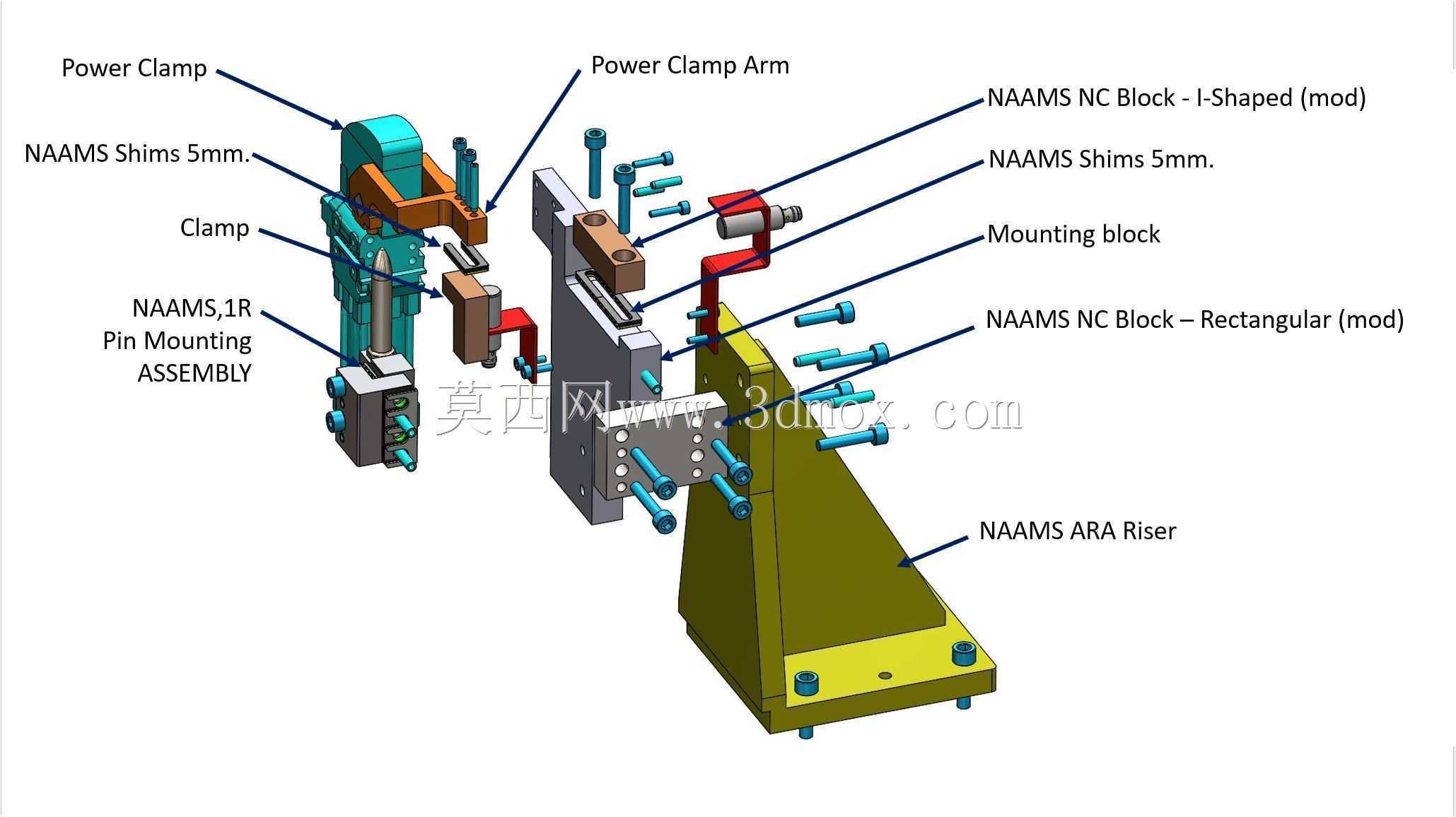

　　从结构布局来看，底部采用NAAMS ARA Riser标准增高座作为承载基础，这类增高座的底面安装孔距、顶面定位销孔位置都有严格的尺寸公差，安装时只需要在焊装工位的BASE板上对应位置打标准孔，就能快速完成底座固定，不需要额外做适配加工。增高座上方通过矩形、I型两种NC标准块搭建安装基准面，这两类标准块的平行度、垂直度公差都控制在0.02mm以内，能为上方的夹紧执行单元提供稳定的安装基准，避免基准偏差导致夹紧位置偏移。

　　执行端采用Power Clamp动力夹紧单元作为核心动力部件，配套的Power Clamp Arm夹紧臂可以根据工件的型面轮廓调整伸出长度与压头位置，适配不同弧度的钣金件压紧需求。夹紧单元旁设置了5mm规格的NAAMS标准垫片组，这类垫片主要用于微调夹紧单元的安装高度，补偿零件加工累积误差，调整时不需要打磨安装面，只需要增减垫片数量就能将夹紧位置调整到设计要求的精度范围，调试效率比传统非标修配方式提升60%以上。

　　定位侧配置了NAAMS 1R销安装组件，配套的定位销直接插入工件的工艺定位孔中，限制工件的X、Y向自由度，配合夹紧单元的Z向压紧，就能实现工件的完全定位，避免焊接过程中工件出现窜动。整个模组的安装边界经过紧凑化设计，横向占用空间不超过260mm，纵向安装深度控制在180mm，整体高度从BASE板安装面到夹钳最高点为320mm，不会和焊枪的运动轨迹产生干涉，在多工位回转焊装台上也能密集排布，节省工位空间。

　　设计过程中所有组件的连接都采用标准内六角螺栓，螺栓规格统一为M8、M6两种，现场装配时不需要准备多规格工具，降低了装配的复杂度。所有运动部件都预留了足够的安全间隙，夹紧臂开合过程中不会和周边的定位块、安装支架产生剐蹭，动力夹钳的夹紧力可以通过配套的动力源调整，适配0.8mm到2.5mm厚度的汽车钣金件压紧需求，不会出现压痕或者压紧力不足的问题。

　　这套模组的设计思路完全贴合当前汽车焊装线的快换、通用化需求，不同车型的同位置工位只需要更换夹紧臂、调整垫片厚度就能快速适配，不需要重新设计整套夹具结构，能大幅缩短新车型产线的开发周期，降低工装开发的综合成本。实际投产使用中，这类标准化夹具的重复定位精度可以稳定保持在±0.05mm以内，完全满足白车身焊接的精度要求，而且备件通用性强，不需要单独定制非标零件，长期运维成本远低于传统全非标焊接夹具。
