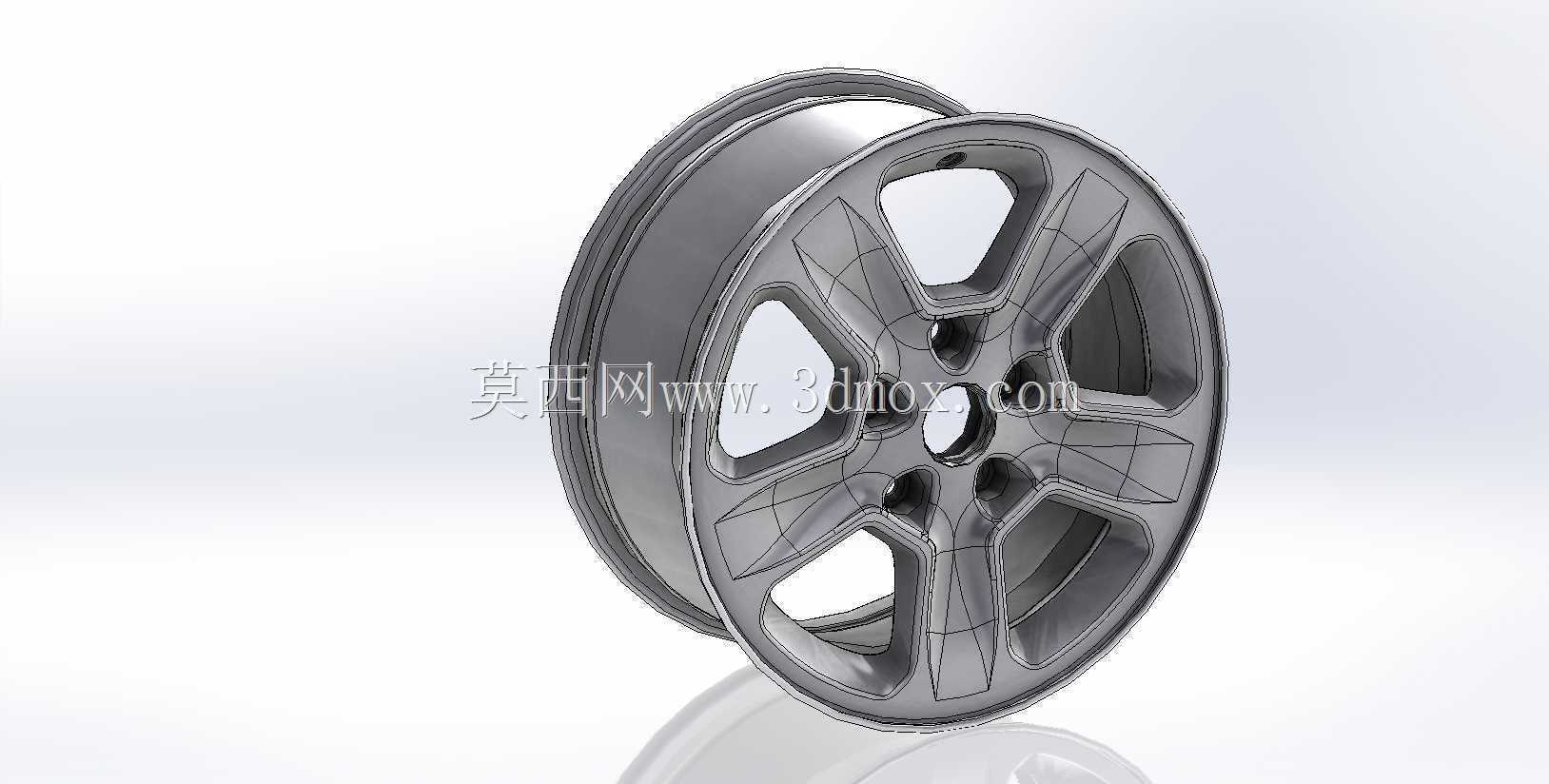

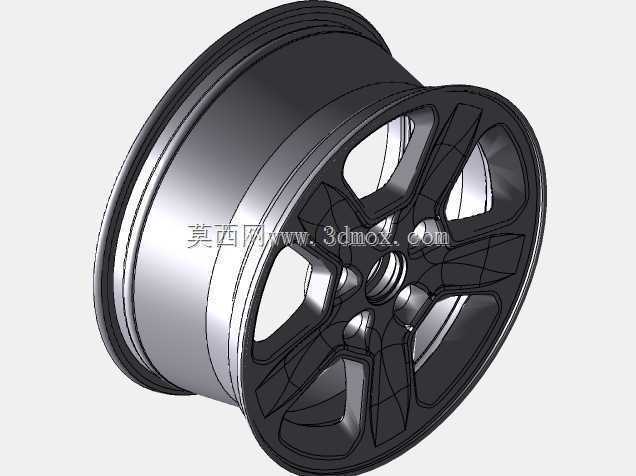

吉普牧马人17英寸铝合金轮毂结构设计

　　这款17英寸铝合金轮辋的设计，首先要兼顾越野场景下的抗冲击性能与铺装路面行驶的轻量化需求，作为硬派越野车型的行走部件，轮辋需要同时应对非铺装路面的碎石冲击、泥泞路段的扭矩输出、高速行驶的动平衡稳定性三类核心工况。从结构设计逻辑来看，轮辐采用五组双辐条的布局，每组辐条做了变截面厚度处理，靠近轮心安装座的位置厚度更大，向轮辋边缘延伸时逐步收窄，这种设计既可以在螺栓安装区域保证足够的压紧力承载能力，避免大扭矩输出时安装位出现应力开裂，也能在轮辋外缘区域降低不必要的重量冗余，减少簧下质量，提升悬架的响应速度。轮辋的安装边界严格匹配牧马人原厂的孔位参数，中心孔的定位台阶做了高精度的公差配合设计，装配时可以与轴头实现紧密贴合，

　　避免高速行驶时出现轮辋抖动的问题；五个螺栓孔的位置度公差控制在0.1mm以内，保证每个螺栓的受力均匀，在越野工况下承受侧向冲击力时，不会出现单个螺栓载荷过载的情况。轮辋的胎圈座位置做了加厚的凸缘设计，相比普通城市SUV的轮辋，凸缘高度提升了2mm，在轮胎低胎压行驶时，可以避免轮胎脱圈的风险，这也是越野场景下非常关键的设计细节——很多越野场景下需要降低轮胎胎压来增大接地面积，提升抓地力，如果轮辋凸缘的夹持力不足，很容易在侧向受力时出现轮胎脱圈的危险。轮辋的气门嘴安装位设置在两组辐条之间的凹陷区域，这个位置可以避免越野时飞溅的碎石直接撞击气门嘴，降低气门嘴损坏漏气的概率。从材料选型来看，采用铸造铝合金材质，在保证结构强度的同时，

　　相比同尺寸的钢制轮辋重量降低近30%，簧下质量的降低不仅能提升悬架响应，还能减少制动系统的负载，提升制动效能。轮辐背面做了均匀的减重槽设计，这些减重槽的位置经过有限元应力分析验证，全部设置在应力分布较低的区域，不会因为减重削弱整体结构强度，同时减重槽的走向顺着辐条的应力传导方向布置，可以引导应力均匀分散，避免应力集中点的出现。轮辋的偏距设计匹配牧马人原厂的悬架行程，不会在转向极限位置或者悬架最大压缩行程时与翼子板、减震部件发生干涉，同时预留了足够的刹车卡钳安装空间，可以兼容原厂刹车以及大部分升级的多活塞刹车套件，不需要额外加装垫片。表面的造型线条做了圆弧过渡处理，没有尖锐的棱角，一方面可以降低行驶时的风阻，

　　另一方面在日常使用中也能减少棱角位置的磕碰损伤，即使出现小的刮蹭，圆弧面的损伤也不会像直角棱边那样出现明显的缺口。在散热设计上，辐条之间的镂空面积经过优化，行驶时气流可以顺着辐条的间隙穿过，直接带走刹车系统工作时产生的热量，避免长距离下坡或者频繁制动时刹车温度过高导致的热衰减问题。轮辋的轮缘位置做了圆角处理，在拆装轮胎时可以避免划伤轮胎胎圈的密封层，保证轮胎与轮辋之间的气密性，减少慢性漏气的问题。从实际使用场景来看，这款轮辋既可以满足日常城市通勤的行驶需求，平整的加工面可以保证高速行驶的动平衡精度，降低行驶噪音，也可以应对中度越野场景的冲击，结构强度足以支撑车辆在碎石路、泥泞路、浅滩等非铺装路面行驶，不需要担心轮辋变形或者开裂的问题。设计过程中反复校核了不同载荷下的应力分布，在整车满载加上越野冲击载荷的极端工况下，轮辋的最大应力值也远低于铝合金材料的屈服强度，留有足够的安全余量。
