雪佛兰Silverado3500车型转向箱结构设计

　　在重载皮卡的底盘转向系统设计中，转向箱作为核心执行部件，直接决定了大载荷工况下的转向操控精度与行驶可靠性，本次呈现的转向箱结构适配Silverado3500这类重载皮卡的使用需求，覆盖日常公路行驶、非铺装路面拖拽、重载货运等多场景下的转向传动需求。从实际装车工况来看，这类转向箱布置在车架内侧靠近前桥的位置，输入端连接转向传动轴，输出端通过摇臂连接转向直拉杆，将驾驶员输入的转向力矩放大后传递给转向轮，同时承担路面冲击反向传递的缓冲作用，避免方向盘出现过度打手的情况。

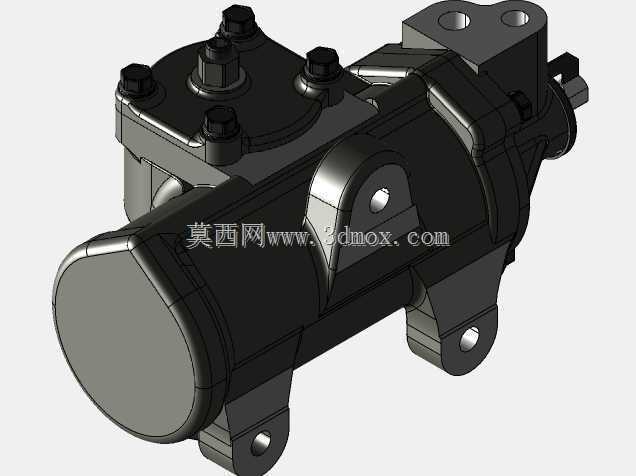

　　从结构设计逻辑来看，该转向箱采用循环球式传动结构，整体壳体采用铸铁材质一体铸造成型，壳体外部设置多道加强筋，对应内部轴承安装位、活塞运动腔的受力位置做了壁厚强化，能够承受重载转向时的内部液压推力与外部路面冲击载荷。壳体上的三个安装支耳分别对应车架上的三个固定点，安装孔位采用同轴度公差严格控制的通孔设计，支耳结合面预留了减震衬垫的安装空间，能够过滤行驶过程中路面传递到转向箱的高频振动，避免壳体长期受交变载荷出现疲劳开裂。输入端的轴伸位置采用双唇口油封结构，配合防尘罩设计，能够阻挡泥水、沙尘进入箱体内部，适配皮卡车型经常行驶在非铺装路面的使用环境，延长内部传动副的使用寿命。

　　转向箱的侧盖与上盖采用螺栓紧固连接，螺栓布置围绕内部高压腔的密封面均匀分布，每个螺栓的预紧力按照密封压力要求做了分级设定，避免高压油液出现渗漏。内部的转向螺母与齿扇轴的啮合间隙通过侧盖上的调整螺钉实现精准调节，在装配时可以根据啮合印痕调整间隙值，既保证转向传动无明显虚位，又避免转向卡滞、回正不畅的问题。转向助力的进回油接口设置在壳体侧面，接口尺寸与整车液压助力管路的接头规格匹配，接口位置做了加厚处理，避免管路振动导致接口开裂。

　　从安装边界来看，该转向箱的整体外轮廓完全适配Silverado3500的车架安装空间，输出摇臂的摆动角度范围与整车转向轮的最大转角匹配，在左右极限转向位置时，摇臂不会与周边的车架横梁、发动机油底壳、前桥部件发生运动干涉。壳体上的动力转向阀集成在输入端位置，能够根据方向盘的输入扭矩大小调节助力油液的流量与压力，在低速泊车时提供较大的助力增益，降低驾驶员的转向操作力度，在高速行驶时降低助力增益，提升方向盘的路感反馈，避免高速行驶时转向过于灵敏导致的行驶稳定性问题。

　　在细节设计上，壳体外部的散热筋结构能够在行驶过程中借助迎面气流带走液压油液的工作热量，避免长时间重载转向时油液温度过高导致助力性能衰减。齿扇轴的输出端采用花键连接结构，花键的模数与压力角适配原厂转向摇臂的连接参数，装配时的定位标记能够保证摇臂安装位置与转向中位对应，避免装车后出现左右转向角度不一致的问题。箱体内部的所有油道都采用铸造后精整处理，避免油道内的毛刺在油液冲刷下脱落堵塞控制阀，导致助力失效。通气塞设置在箱体上方位置，能够平衡箱体内部与外部的气压差，避免油温变化时箱体内出现负压或者正压导致油封渗漏。

　　对于从事底盘转向系统设计、皮卡配件逆向开发的工程人员来说，该结构完整还原了量产车型转向箱的所有设计细节，包括每个螺栓的规格、密封件的沟槽尺寸、安装支耳的位置公差、内部传动副的啮合参数，能够直接用于转向系统的匹配计算、安装干涉校核、维修配件的开模参考，在建模过程中所有配合面的公差设定都按照量产车的工程要求设置，能够直接导出工程图纸用于生产加工参考。
