高速赛车钢制偏置弯臂48花键摆杆结构

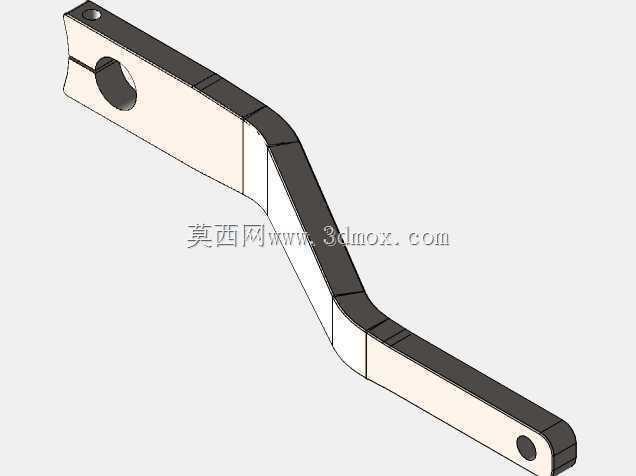

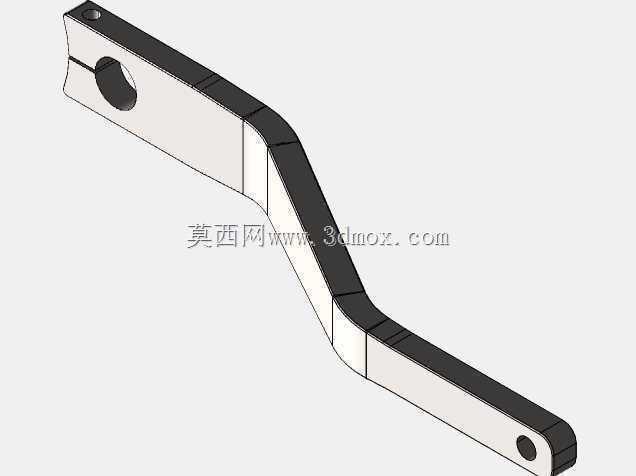

　　在场地竞速类高速赛车的底盘悬挂调校环节，横向稳定杆的连接摆臂是直接影响侧倾刚度与车轮循迹性的核心传力构件，这款偏置结构的弯形摆杆，正是为大马力高速赛车的后悬挂稳定杆系统设计的专用连接件。不同于民用车辆的直型稳定杆连杆，该构件采用了三段式弯折的偏置构型，核心目的是在赛车底盘紧凑的布置空间内，避让排气头段、半轴壳体以及差速器安装位，无需改动周边硬点即可完成稳定杆的升级装配，适配18英寸轮辋对应的悬挂行程边界，在车轮上下跳动的全行程范围内，不会与周边构件发生运动干涉。构件两端分别设置连接孔位，其中一端为1-1/4英寸直径的48齿花键配合结构，花键齿形采用渐开线设计，配合面的齿向公差控制在0.02mm以内，

　　能够与稳定杆端部的花键轴段实现无间隙配合，传递稳定杆扭转产生的反侧倾力矩，避免普通平键连接在高频交变载荷下出现的键槽松旷、应力断裂问题；另一端的光孔用于连接悬挂摇臂端的球头销，孔位边缘做了倒角处理，既方便装配时球头销的导入，也能消除孔边应力集中，在承受极限侧向加速度带来的拉压载荷时，避免孔位边缘萌生疲劳裂纹。整体构件采用高强度合金钢整体铣削成型，弯折段的过渡圆角经过反复校核，在保证结构刚度的前提下尽可能削减非受力区域的材料厚度，将构件整体重量控制在合理范围，避免增加悬挂下质量影响车轮贴地性能。设计过程中首先通过底盘硬点扫描获取周边构件的空间包络，确定摆杆的弯折角度与各段长度参数，再通过多体动力学仿真模拟不同侧倾工况下的构件受力分布，

　　对应力集中的弯折过渡区域做局部加厚处理，花键段的配合长度经过匹配计算，既保证足够的传力接触面积，又不会过度占用轴向安装空间。实际装车场景中，该摆杆成对装配在后桥稳定杆的两端，当车辆过弯产生侧倾时，两侧悬挂的相对位移通过摆杆传递给稳定杆，利用稳定杆自身的扭转刚度抑制车身侧倾，偏置的弯折结构让稳定杆的布置位置可以避开高温的排气系统，避免长期高温烘烤导致构件材料力学性能下降，同时也给维修拆装预留了足够的操作空间，无需拆卸周边大件即可完成摆杆的更换作业。构件的表面做了氧化发黑处理，在赛道多泥水、高湿度的使用环境下能够起到基础的防锈作用，同时不会像涂装层那样在装配时被刮落影响配合精度。在建模过程中，花键齿形采用参数化生成方式，严格匹配48齿、

　　1-1/4英寸公称直径的齿形参数，保证花键配合的互换性；弯折段的曲面过渡采用G2连续处理，避免加工时出现刀具接刀痕，同时也能减少应力集中点；两端连接孔的同轴度、花键段与光孔段的位置度公差都在模型中做了明确标注，能够直接导入CAM模块生成加工刀路，适配四轴加工中心的一次装夹成型工艺，减少二次装夹带来的形位公差误差。对于赛车改装与底盘调校从业者而言，该结构的三维模型可以直接用于底盘布置的干涉校核，也可以在此基础上调整弯折角度、孔位距离来适配不同车型的悬挂硬点，无需从零开始进行结构测绘与参数计算，大幅缩短改装部件的开发周期。
