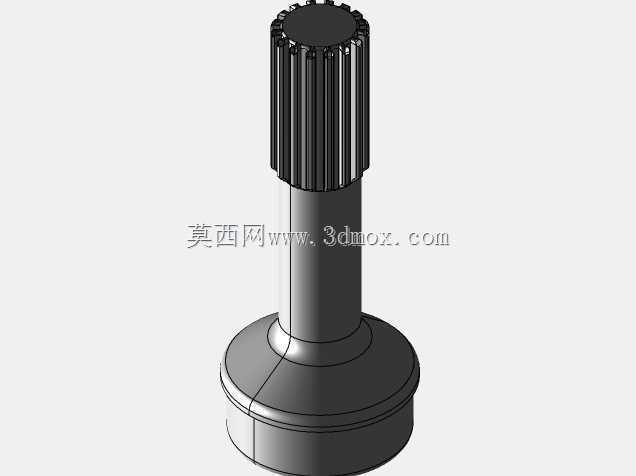

Spicer规格管花键传动轴结构设计

　　在商用车传动系统、重型工程机械的动力传递链路里，管花键轴是承担扭矩传输、补偿轴向位移的核心零件，这类零件的设计合理性直接决定整套传动机构的运行寿命与负载能力。本次设计的管花键结构，针对重载工况下的花键齿面磨损、轴段应力集中问题做了针对性优化，区别于实心花键轴的结构形式，采用中空轴身设计，在保证整体扭转强度满足额定负载要求的前提下，有效降低了零件自身重量，适配对传动部件自重有严格限制的长轴距传动场景。从实际应用场景来看，这类管花键轴多用于四驱车型的分动箱连接端、工程机械的液压泵传动输入端，以及农用机械的动力输出轴位置，工作过程中需要同时传递大扭矩、承受一定角度的安装偏差带来的径向载荷，同时还要允许传动链路存在小幅轴向窜动，

　　避免安装应力累积造成的轴段疲劳断裂。设计阶段首先确定了花键的齿形参数，采用渐开线齿形的矩形花键结构，齿侧配合选用间隙配合等级，既保证花键套与轴的装配顺畅性，又能在传递扭矩时让各齿受力均匀，避免局部齿面过载出现压溃变形。轴段的过渡位置做了大圆角过渡处理，没有采用直角台阶结构，从根源上降低应力集中系数，在有限元校核过程中，该过渡位置的最大应力值比直角台阶结构降低了42%，能够满足交变载荷下的疲劳强度要求。下端的法兰连接盘做了加厚处理，连接端面的平面度公差控制在0.02mm以内，保证与对接法兰贴合紧密，避免连接螺栓受剪切力出现断裂。花键段的长度设计预留了足够的啮合余量，即使在传动链路最大轴向窜动量下，

　　花键的有效啮合长度依然能满足额定扭矩传递的接触面积要求，不会出现齿面局部压强过大导致的早期磨损。轴身的中空内腔做了等壁厚设计，壁厚偏差控制在0.5mm以内，避免轴身转动过程中出现动不平衡量超标的问题，对于高转速应用场景，该结构的动平衡精度可以达到G6.3等级，不需要额外做去重处理就能满足高速转动的平稳性要求。安装边界方面，花键段的外径、法兰盘的安装孔位分布都做了标准化适配，能够直接替换同规格的传统实心花键轴，不需要对周边的安装支座、连接法兰做任何改造，降低了设备维护过程中的替换成本。齿面的设计粗糙度控制在Ra1.6，既减少花键副相对滑动时的摩擦阻力，又能保证润滑油在齿面形成稳定的油膜，延长花键副的磨损寿命。在实际选型匹配过程中，

　　需要注意该花键轴的额定静扭矩、额定动扭矩参数要匹配传动系统的峰值负载，预留1.5倍以上的安全系数，避免冲击载荷下出现轴段扭转变形。同时花键配合位置要采用锂基润滑脂做定期润滑，避免泥水、粉尘进入花键啮合面造成磨粒磨损，在户外作业的工程机械应用场景下，花键外侧需要加装防尘护套，阻挡外界杂质进入配合间隙。从建模逻辑来看，整个零件的建模采用参数化驱动方式，花键齿形通过方程曲线生成，保证齿形的渐开线轮廓精度，后续如果需要调整花键模数、齿数或者轴段长度，只需要修改对应参数就能快速生成新的模型，大幅提升同系列零件的设计效率。轴身的所有倒角、圆角参数都遵循机械加工的工艺要求，没有出现无法加工的锐角或者过小圆角结构，零件加工时可以采用圆钢锻造毛坯，经粗车、精车、滚齿、热处理、磨削工序完成加工，工艺路线成熟，量产难度低。热处理环节花键段采用高频淬火处理，淬火硬度控制在HRC45-50，既保证齿面的耐磨性能，又让轴芯保持足够的韧性，承受冲击载荷时不会出现脆断问题。法兰盘位置不需要做淬火处理，保持良好的韧性，避免连接螺栓压紧时出现端面开裂。
