双缸活塞发动机曲柄连杆串联结构

　　这套双缸活塞串联动力结构，核心围绕曲柄连杆机构的往复运动转换逻辑搭建，在小型通用动力设备的动力输出场景中，这类结构的布局合理性直接决定整机振动水平与运行平顺性。从实际应用场景来看，这类双缸串联布局最初被尝试用于小型便携发电机组、园林动力工具的动力端设计，核心目标是在有限的缸体排布空间内，通过两个活塞的交替做功提升动力输出的连续性，但实际动力学验证过程中可以发现，单平面串联的曲柄布置会带来一阶往复惯性力无法完全抵消的问题，这也是这类布局在量产通用动力设备中应用受限的核心原因。

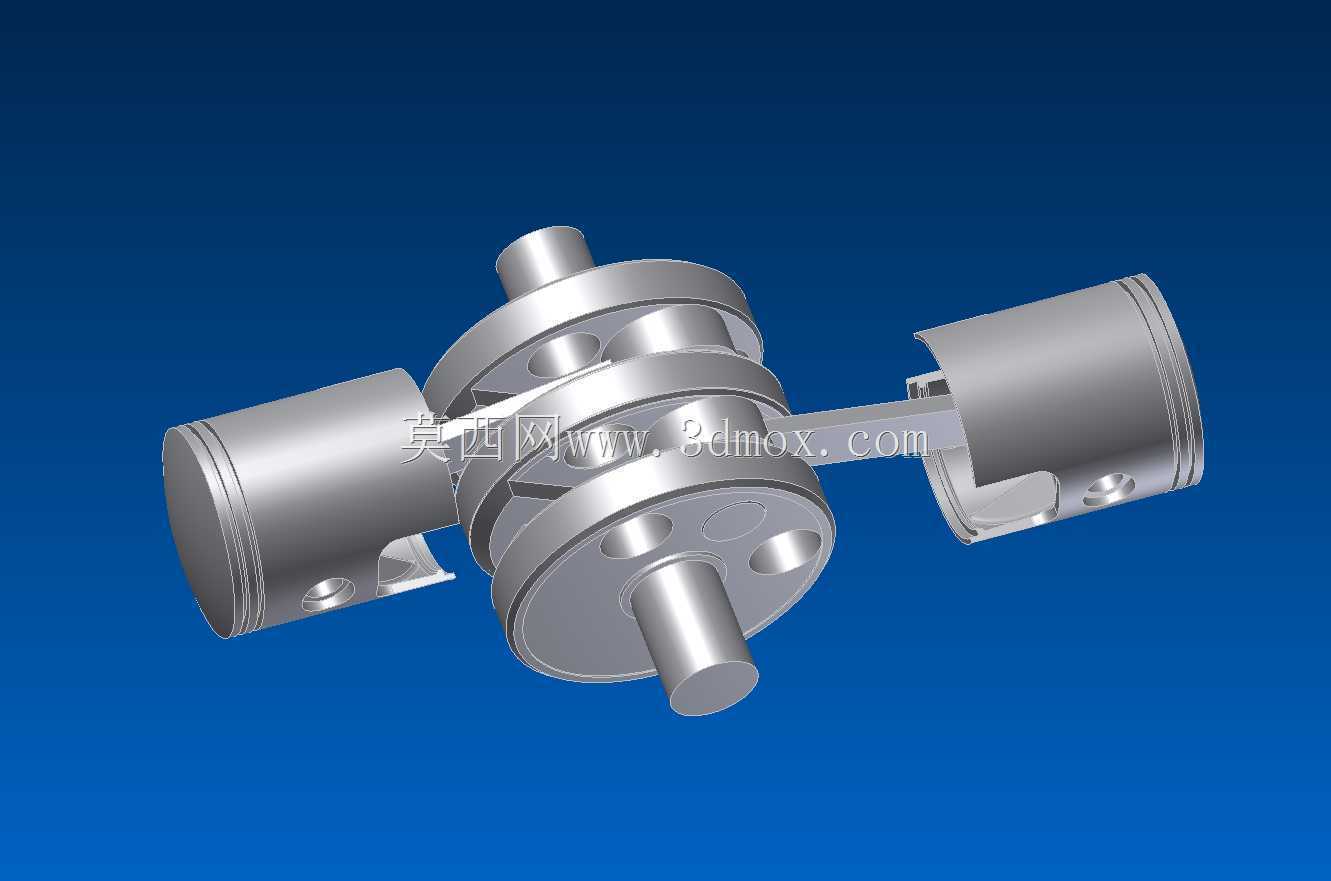

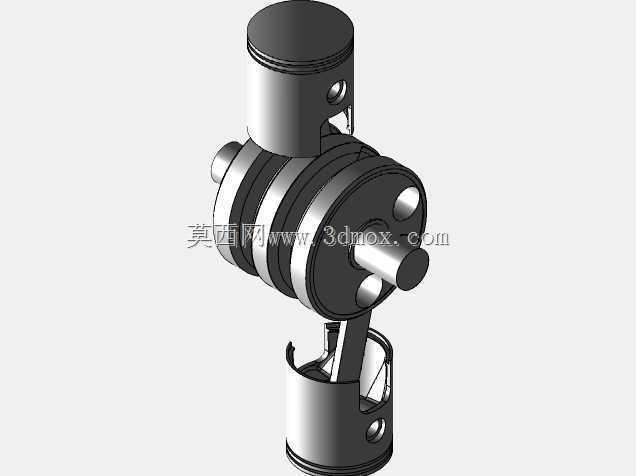

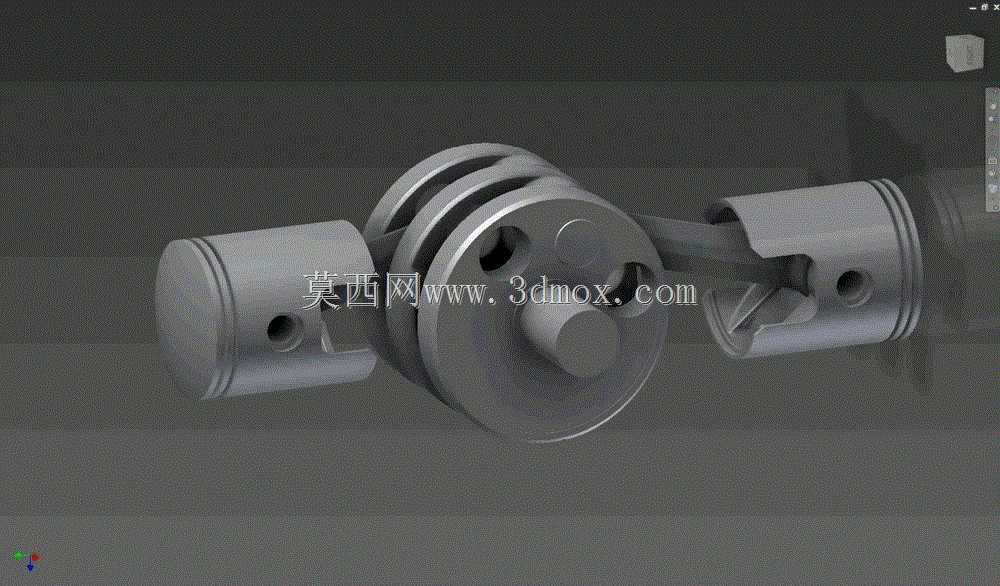

　　从结构功能特性来看，整套机构包含两个对称布置的活塞组件、共用的曲柄销与曲轴盘、连接活塞与曲柄的连杆部件，活塞部分保留了完整的销孔结构，用于安装活塞销实现与连杆小头的铰接，连杆大头采用剖分适配结构与曲柄销配合，保证运动过程中转动副的自由度不受约束。曲轴盘上预留的平衡孔结构，原本设计目标是通过去除局部材料调整曲轴的质心位置，尝试抵消部分往复运动产生的惯性力，但在单平面串联的布局下，两个活塞的运动相位完全同步，往复惯性力会沿活塞运动方向叠加，即便调整曲轴平衡重的质量分布，也无法完全抵消一阶惯性力带来的整机振动，这就导致这类结构如果直接应用在便携类动力设备上，长时间运行会带来连接紧固件松脱、手持设备操作体感差的问题。

　　从设计思路的落地过程来看，这套结构的建模过程完全遵循实际机加工的装配逻辑：先确定曲轴的回转中心轴线，以此为基准定位两个活塞的缸套中心轴线，保证两个活塞的运动轴线处于同一平面且平行度符合装配公差要求，再根据活塞行程确定曲柄的回转半径，匹配对应长度的连杆，避免运动过程中活塞到达上下止点时出现连杆与缸壁的运动干涉。外形尺寸与安装边界方面，整套机构的径向最大尺寸由曲轴盘的外圆直径决定，轴向尺寸由两个活塞的外侧端面间距决定，安装时需要预留活塞往复运动的行程空间，同时要在曲轴的动力输出端预留联轴器或者飞轮的安装位置，周边需要留出至少15%的空间用于布置缸体散热结构与润滑管路，避免运动部件运行过程中出现散热不足导致的磨损加剧问题。

　　在实际工程验证中，这类串联布局如果要解决振动问题，需要调整两个曲柄的相位角，将原本同相位的布置改为错相位布置，让两个活塞的往复运动惯性力能够部分抵消，但这样的调整会改变缸体的排布方式，需要重新设计缸体的铸造结构，对应的安装边界也会随之变化。这套结构的建模过程中，所有运动副的配合间隙都按照实际通用动力设备的公差要求设定，活塞与缸壁的配合间隙、连杆大小头的转动间隙都保留了合理的装配余量，能够直接用于后续的运动学仿真验证，也可以作为小型动力设备结构方案对比的参考模型，帮助设计人员快速评估不同缸体布局下的结构尺寸与动力学特性差异，减少前期方案论证阶段的重复建模工作量。
