双缸活塞发动机曲柄连杆机构结构展示

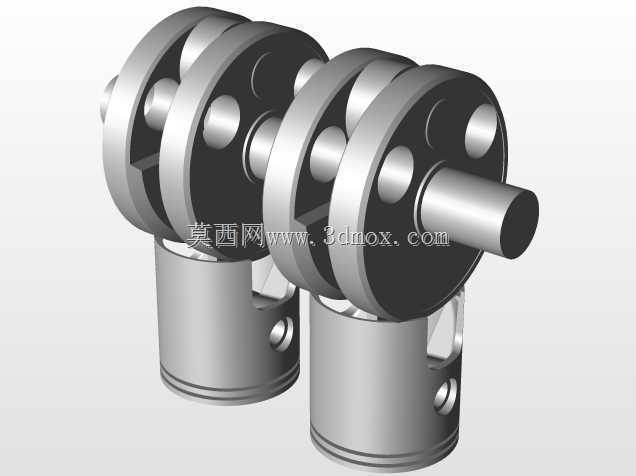

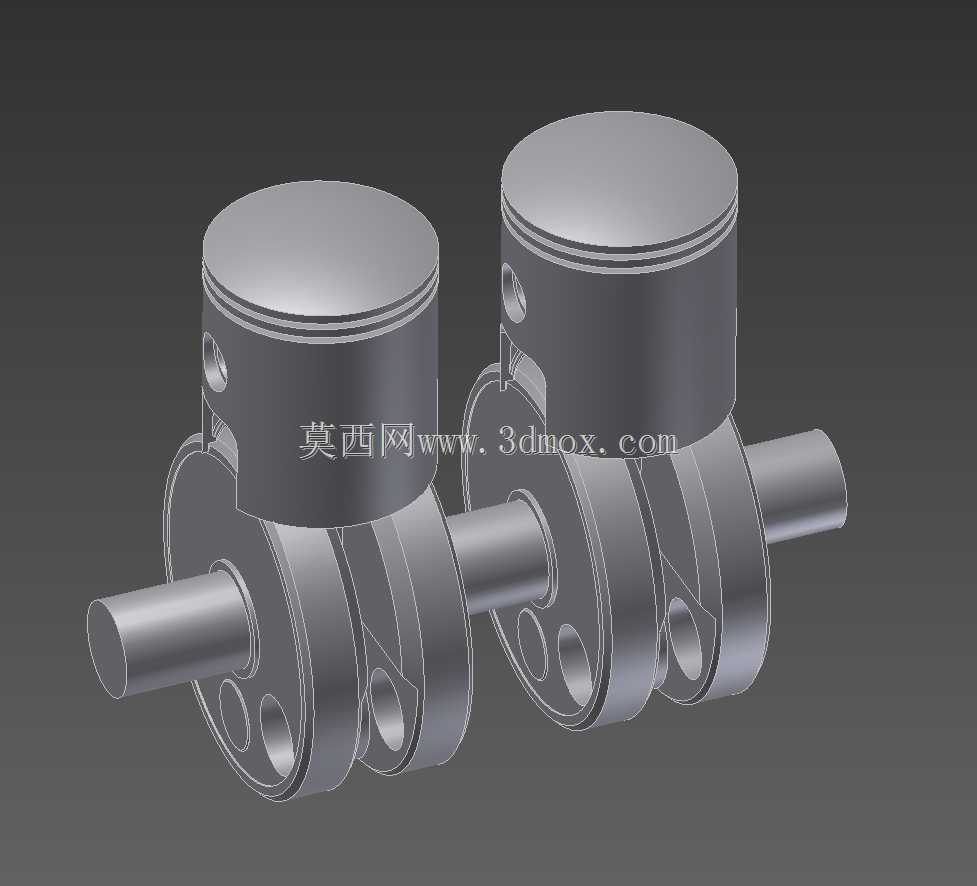

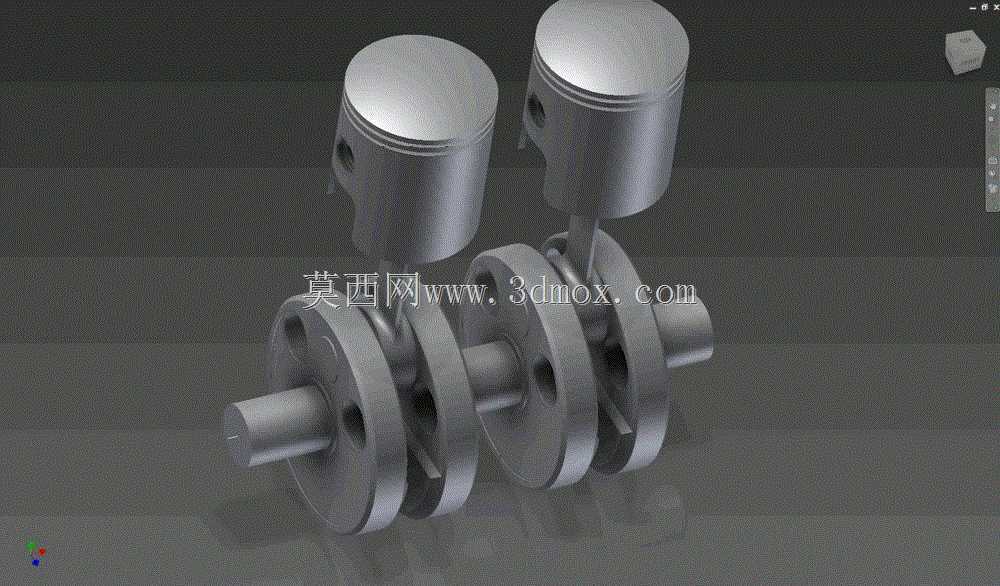

　　这套双缸活塞与曲轴组合结构，是往复式内燃机动力输出端的核心组成单元，在小型通用动力、轻型摩托、便携发电设备等场景中应用广泛，承担着将活塞往复直线运动转化为曲轴旋转扭矩输出的核心功能，直接决定动力输出的平顺性与机械效率。从结构布局来看，该方案采用并列双缸的串联布置形式，两个活塞沿曲轴轴向对应错开的曲柄销位置安装，活塞裙部预留了活塞销安装孔位，可通过活塞销与连杆小头完成铰接，连杆大头则对应抱合在曲轴的曲柄销轴颈上，曲轴整体采用整体式锻造结构设计，两端的主轴颈用于支撑在缸体的主轴承座内，曲柄臂上集成了平衡重结构，用于抵消活塞往复运动与曲轴旋转产生的一阶、二阶惯性力。实际设计过程中，首先需要匹配缸径、

　　行程参数确定活塞的外径尺寸与往复运动行程边界，活塞顶部的燃烧室凹坑形状需要配合缸盖完成压缩比设定，活塞环槽的位置与宽度需要对应气环、油环的安装尺寸，保证燃烧室密封与缸壁润滑油刮除效果。曲轴的曲柄销相位角是这套结构设计的核心参数，该串联方案下两个曲柄销处于同相位位置，两个活塞会同步到达上止点与下止点，这种布置的优势是曲轴结构加工难度低、连杆组件通用性强，制造成本更容易控制，但存在一阶往复惯性力无法完全抵消的问题，工作过程中会产生沿活塞运动方向的周期性振动，因此在实际量产机型中，这类同相位双缸结构通常会额外配置平衡轴，或者在曲轴平衡重上做针对性的偏心配重设计，将振动幅值控制在可接受范围内。安装边界方面，

　　曲轴两端主轴颈的同轴度需要严格控制在公差范围内，避免运转过程中出现轴颈偏磨、轴承过早失效的问题，活塞装入缸套时需要保证活塞销孔与曲轴轴线的平行度，防止活塞裙部出现偏缸拉缸的故障。连杆的大小头中心距需要严格匹配活塞行程与曲轴回转半径的参数关系，避免活塞运动到上止点时碰撞缸盖，或是运动到下止点时活塞脱出缸套工作区间。从动力学特性来看，同相位双缸结构的点火间隔为360度曲轴转角，动力输出的平顺性弱于相位差180度的并列双缸结构，但胜在结构简单、零部件通用化程度高，在小排量低成本动力设备中仍有一定应用空间。设计过程中还需要考虑活塞的热膨胀量，活塞裙部通常会设计成中凸变椭圆的型面，冷态装配时与缸壁保留合适的配合间隙，

　　热机状态下膨胀后能与缸壁保持均匀贴合，既不会出现敲缸异响，也不会因间隙过小导致活塞卡滞。曲轴的油道设计需要连通主轴颈与曲柄销轴颈，保证压力润滑油能输送到连杆大头轴承位置，形成稳定的油膜承载交变载荷，曲柄臂与轴颈的过渡位置需要设计圆角结构，避免应力集中导致曲轴疲劳断裂。这套结构的三维建模过程中，需要严格匹配各运动部件的运动干涉边界，模拟活塞全行程运动过程中，活塞、连杆、曲轴平衡重之间是否存在运动干涉，尤其是连杆摆动到最大角度位置时，连杆身与曲轴平衡重、缸体下沿的间隙需要预留足够的安全余量，避免实际装配运转时出现部件碰撞。
