带翼尖小翼的创意飞行器造型摆件

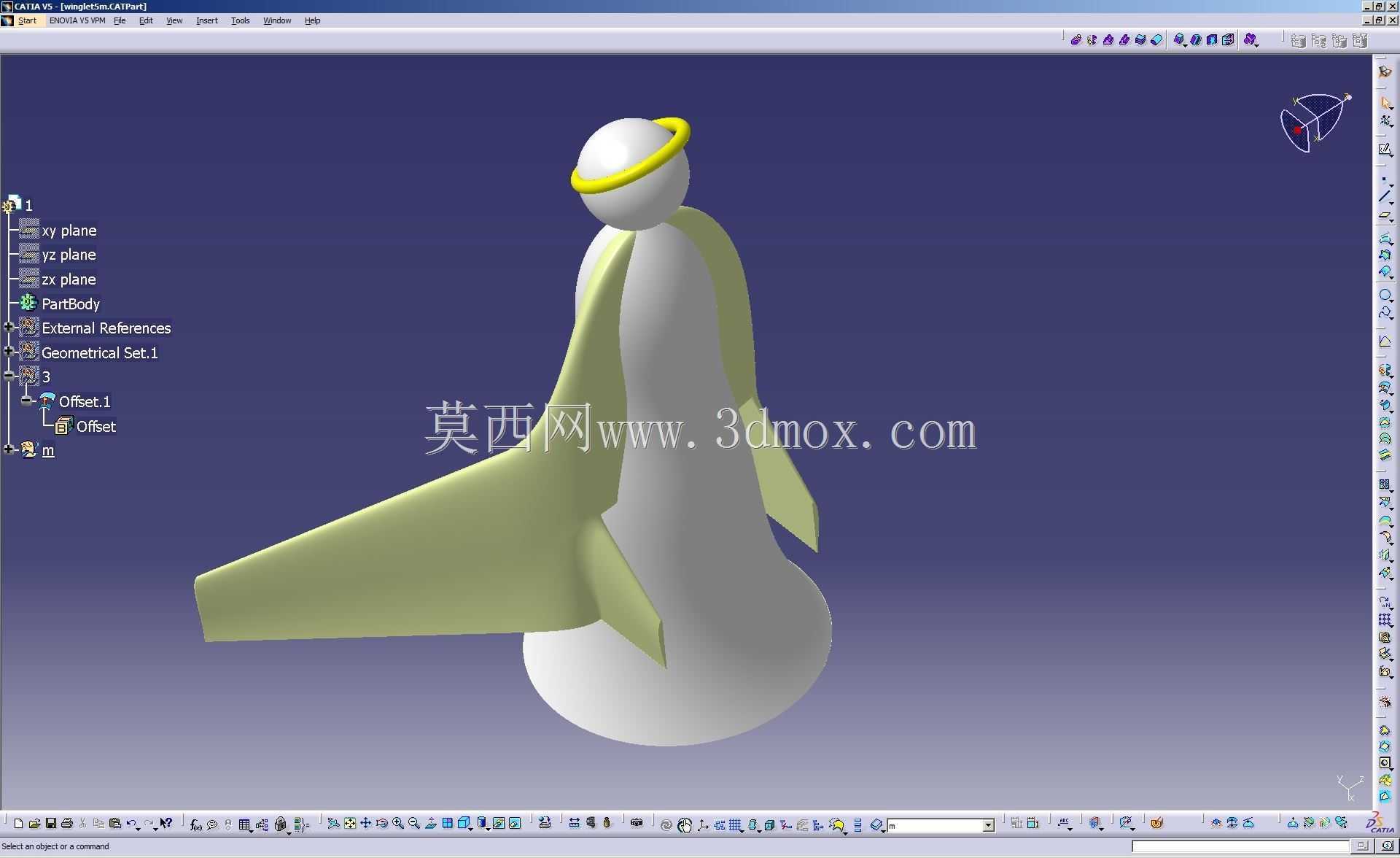

　　做这个造型的初衷，是之前做通航小型飞行器翼尖优化项目时，反复调整翼稍小翼的气动外形，改到第十几版的时候，盯着CATIA里的曲面轮廓突然走神，觉得收窄的机身、带后掠角的翼面，和裹着披风的天使轮廓莫名契合，索性顺着这个思路做了这个跨界造型，没有完全照搬真实飞机的参数，也没有做成纯卡通手办，保留了航空结构的核心特征，同时兼顾了摆件的视觉协调性。

　　从实际应用场景来说，这个造型既可以作为航空主题展厅的桌面陈列品，也能作为飞行器设计入门教学的具象演示件，帮刚接触翼尖结构的新人快速理解小翼的相对位置、翼面与机身的衔接逻辑，甚至可以调整壁厚后作为3D打印的文创产品胚件，做后续的涂装、表面处理。

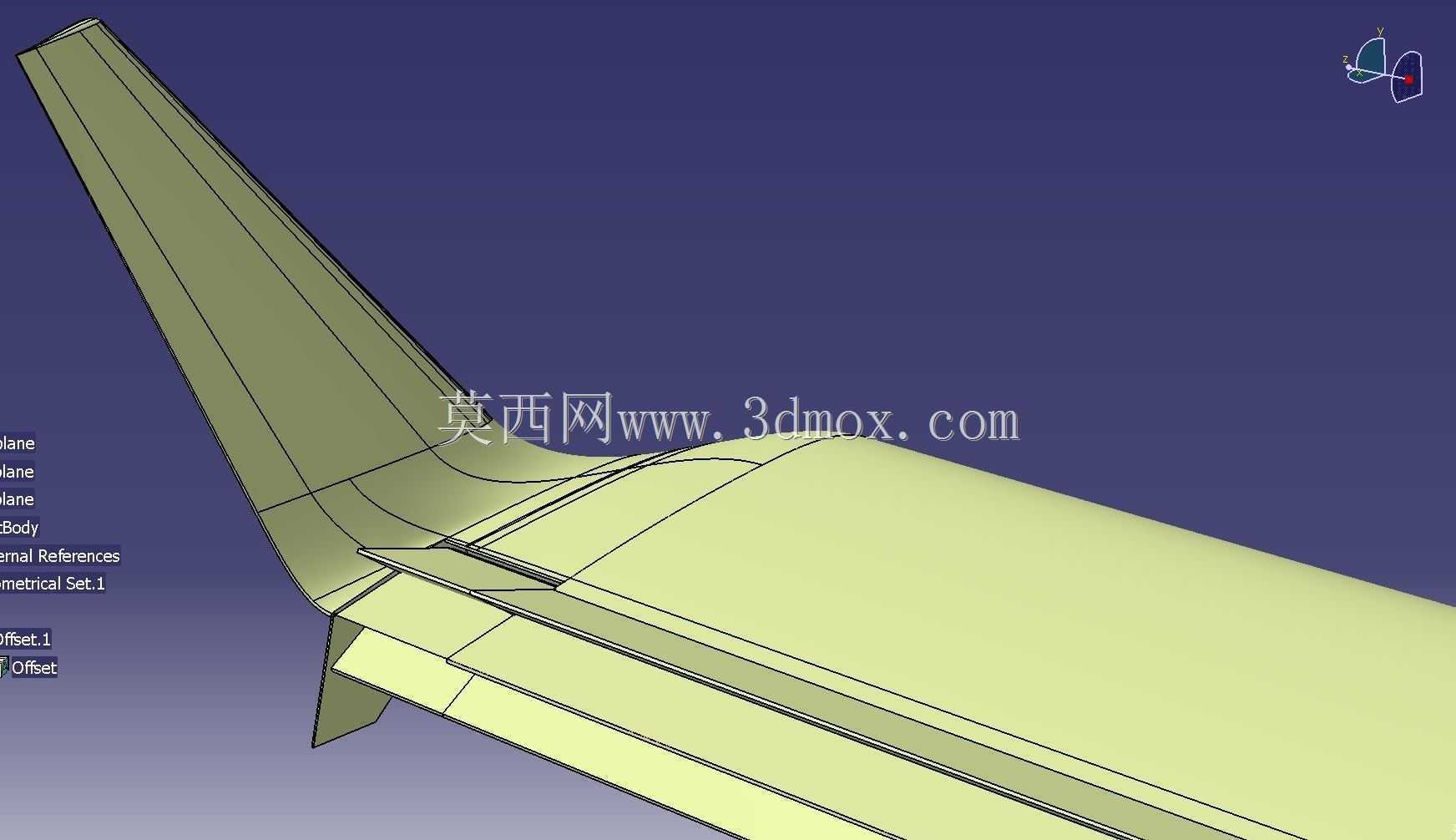

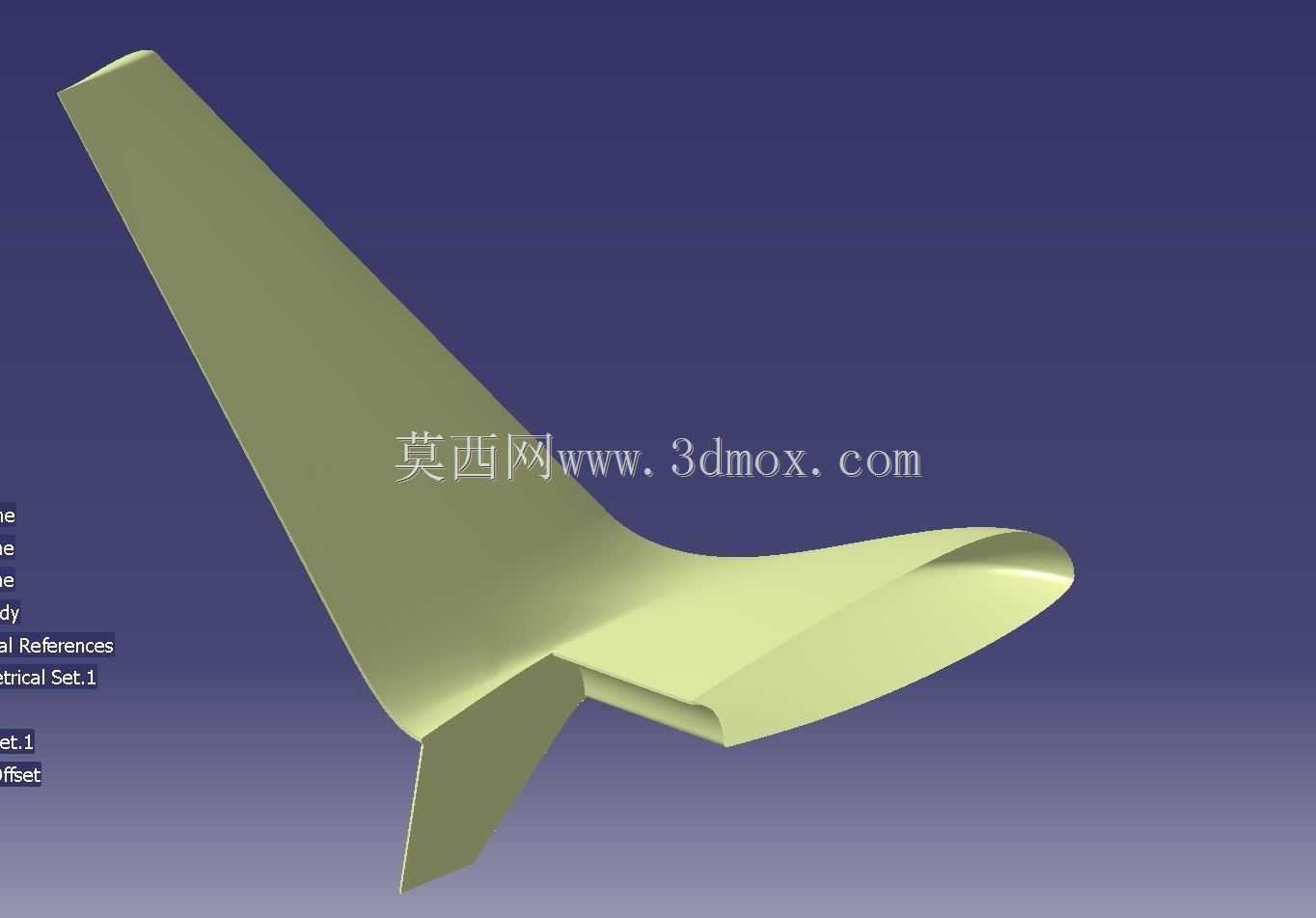

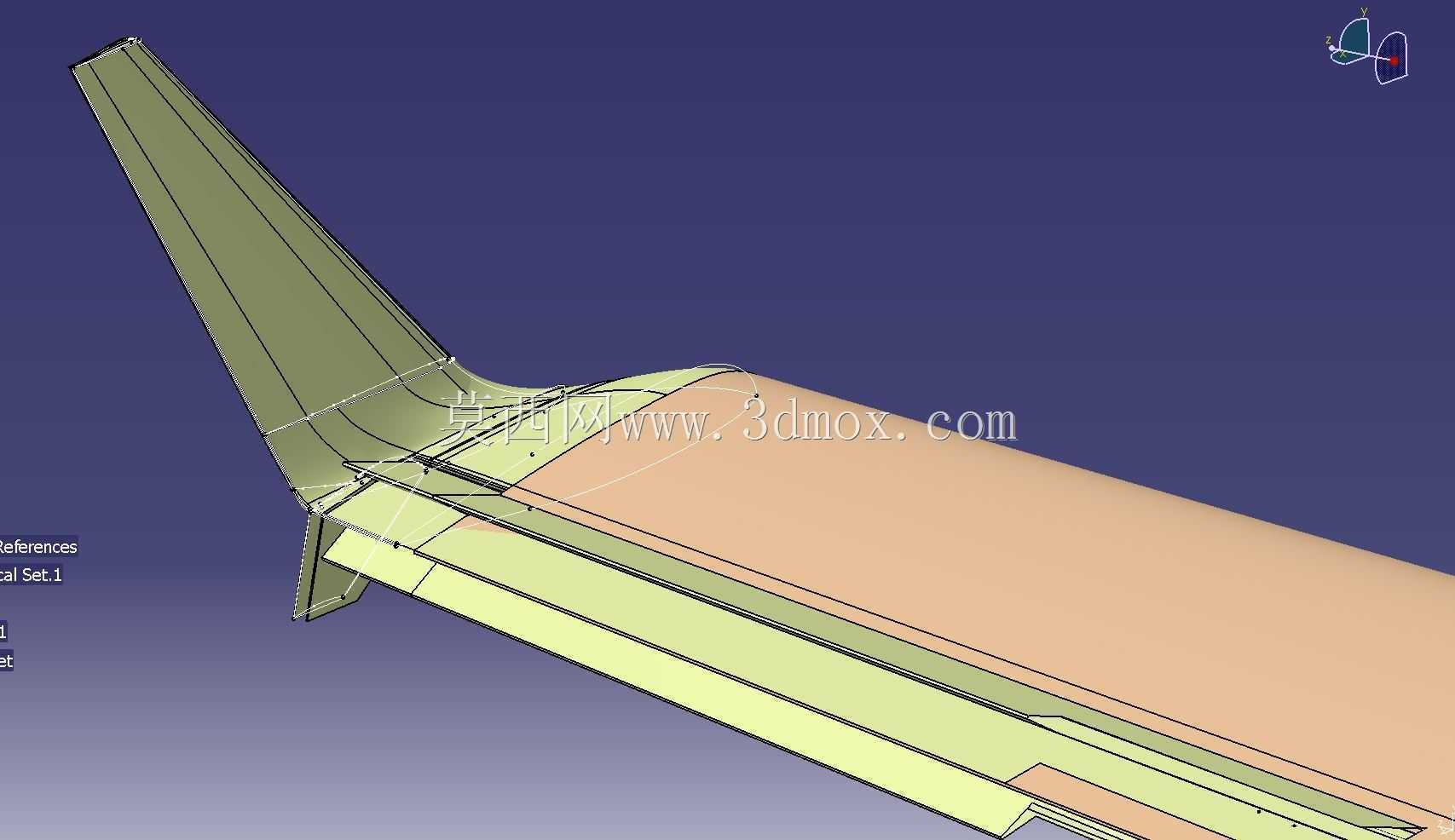

　　设计思路上没有走常规的先画骨架再铺面的流程，一开始是把之前项目里V-24验证机的翼尖小翼曲面直接提取出来，做了比例缩放，把原本尖锐的翼根过渡圆角放大，避免应力集中的同时，让曲面和类锥形的机身衔接更顺滑，不会出现生硬的折边。机身部分没有用真实飞机的圆筒形截面，而是参考了国际象棋棋子的收腰轮廓，底部做了直径80mm的平底安装面，不需要额外支架就能直接稳定放置在水平台面上，整体高度控制在150mm，单侧翼展长度120mm，翼尖小翼的后掠角保留了原机的32度，只是把小翼的高度从原机的120mm等比例缩到28mm，既保留了小翼的识别特征，又不会因为翼面过长导致放置时重心偏移。

　　结构细节上，翼面和机身的衔接处做了2mm的过渡圆角，没有留拼接缝隙，整体是一体化曲面，后续不管是做CNC加工还是光固化3D打印，都不需要额外做支撑结构，翼面的厚度从翼根的8mm均匀过渡到翼尖的3mm，既保证了结构强度，拿在手里不会因为轻微磕碰断裂，又不会显得过于厚重。头顶的环形装饰参考了航空地平仪的轮廓，做了直径20mm的圆环，截面直径2mm，和头顶的球面做了相切约束，没有突兀的凸起，曲面G2连续，摸上去没有棱角刮手的问题。

　　一开始做第一版的时候，翼面的后掠角做的太大，小翼的下反角没调整对，渲染出来看着像翅膀耷拉变形，后来重新调整了翼面的安装角，把小翼的上反角调到8度，翼根的安装位置从机身中上部往下移了12mm，整个造型的视觉重心就稳了，不会有头重脚轻或者翼面下坠的观感。安装边界上，底部的平底安装面预留了2mm的沉孔位，如果需要固定在展示台面上，可以直接拧M3的螺丝固定，不需要额外打孔破坏曲面，整体的外轮廓没有超出150120150mm的 bounding box，常规的桌面级3D打印机都能直接打印，不需要拆分零件。

　　功能特性上，这个造型没有活动部件，整体是刚性一体化结构，表面可以直接做抛光、喷漆、电镀等后处理，翼面的曲面曲率连续，没有碎面、收敛点等建模缺陷，导入任何CAM软件做加工刀路都不会出现报错，也可以直接导入流体仿真软件做简单的翼尖涡流演示，虽然不是真实的飞行器气动外形，但翼尖小翼的基本结构特征是准确的，能直观展示小翼对翼尖涡流的阻断作用。

　　做这个造型的时候特意规避了真实飞机的涉密结构参数，所有曲面都是重新构建的，没有直接挪用现有型号的外形数据，只是借鉴了翼尖小翼的布局形式，把工业设计的曲面美感和航空结构的功能特征结合起来，既不会太硬核让普通受众看不懂，也不会太卡通失去航空主题的辨识度，放在办公桌上当摆件，或者作为航空科普的教具都能适配。
