轻型直升机尾部减速传动毂结构设计

　　在轻型通航直升机的尾传动系统里，尾部减速器毂是承接主传动路径动力换向、扭矩传递的核心承载构件，直接关联尾桨输出的稳定性与整机飞行姿态控制精度。不同于地面重载减速机的壳体设计逻辑，航空类减速毂的设计首先要平衡轻量化与结构刚度的矛盾，毕竟每减少一克无效结构重量，都能直接转化为有效载荷或者续航能力的提升。从结构布局来看，该毂体采用分体式法兰对接结构，输入端适配尾传动轴的渐开线花键连接，花键段的同轴度公差控制在0.02mm以内，避免高速传动下的花键偏磨与振动激励；输出端直接对接尾桨桨毂的安装接口，安装端面的平面度要求不超过0.015mm，保证桨毂安装后无偏摆，降低尾桨高速旋转时的交变载荷冲击。

　　在实际应用场景中，这类尾部减速器毂长期处于高转速、低润滑裕度的工作环境，起飞爬升阶段尾传动系统的瞬时扭矩会达到巡航状态的1.6倍，因此毂体的轴承安装位设计了双重定位台阶，既限制角接触轴承的轴向窜动，又预留了0.03-0.05mm的热膨胀间隙，避免高海拔低温环境下壳体收缩导致的轴承卡滞。设计过程中需要同步考虑安装边界的限制：轻型直升机尾梁的内部安装空间通常为狭长型通道，该毂体的最大外轮廓直径控制在175mm以内，轴向总长度不超过240mm，侧面预留的维护操作间隙不小于20mm，满足外场维护时不用拆解整个尾梁就能完成轴承更换、密封件检修的操作要求。

　　从传动路径的受力特性来看，该毂体需要承受锥齿轮啮合产生的径向分力与轴向分力，因此在齿轮安装腔的外侧设计了辐射状加强筋，筋板厚度从安装面的8mm逐步过渡到外缘的4mm，既保证啮合区域的结构刚度，减少齿轮啮合时的壳体变形导致的齿面接触偏载，又不会额外增加过多结构重量。密封结构上，输入输出轴端都采用了双唇口橡胶密封搭配甩油环的组合设计，甩油环随轴旋转时会将渗漏的润滑油甩回腔体内，配合密封唇口阻挡外界沙尘、雨水进入减速器内部，适应野外起降、复杂气象条件下的使用需求。

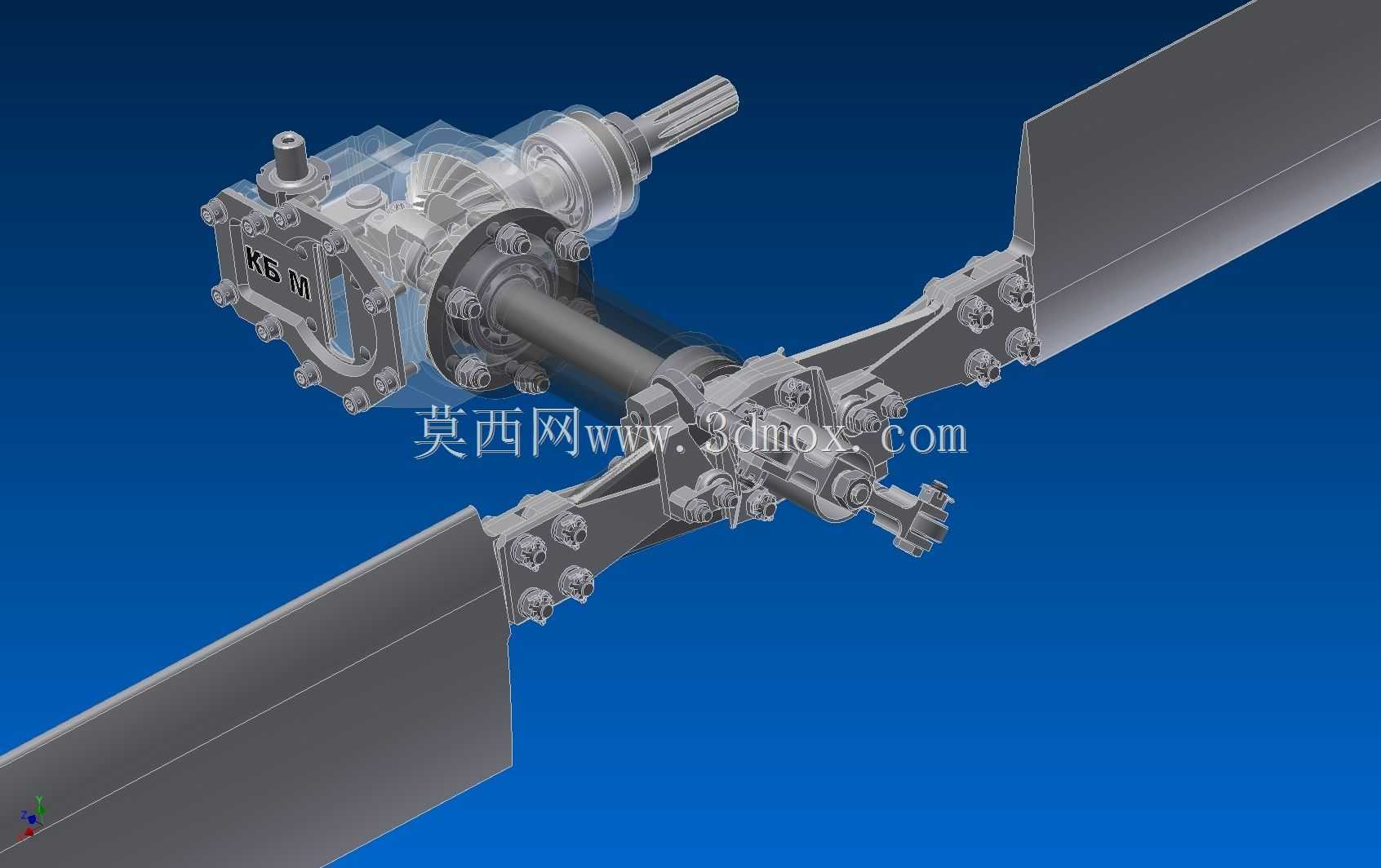

　　在安装接口的匹配设计上，毂体与尾梁的连接采用三个均布的吊耳式安装座，安装座的孔位公差控制在±0.1mm，安装时通过铰制孔螺栓实现精准定位，避免传动系统安装不同心带来的附加振动。需要注意的是，该结构的齿轮啮合参数需要与尾传动系统的整体减速比匹配，保证主减速器输出的高转速经过尾部减速后，尾桨转速维持在设计区间内，既满足航向操纵的力矩需求，又避免尾桨叶尖速度超过音速带来的气动噪声与效率损失。另外，毂体的润滑油道设计采用了内置式斜孔油道，直接将润滑油引导至锥齿轮啮合区与轴承滚动体位置，不用额外布置外部润滑油管，减少了管路泄漏的风险点，同时降低了装配复杂度。

　　对于结构设计从业者而言，这类航空类传动壳体的设计不能直接照搬工业减速机的经验公式，必须结合航空场景的重量约束、维护性要求、交变载荷特性做针对性优化，比如在应力集中的轴承安装孔根部、法兰对接转角位置，都设计了R2以上的圆角过渡，避免长期交变载荷下出现疲劳裂纹；同时在壳体的非承载区域做了局部挖空设计，在不降低整体刚度的前提下进一步压缩结构重量。在三维建模过程中，需要同步做干涉检查，确认齿轮旋转、轴系窜动、密封件压缩量都在合理区间，还要预留出温度传感器、转速传感器的安装位，方便飞行状态下对尾减速器的工作参数做实时监测，提前预判故障风险。
