带偏心调节功能的简易铰链结构

　　在日常的小型设备护罩连接、3D打印定制化小型柜体装配、轻量化可拆卸结构的铰接场景中，常规无调节余量的铰链往往会因为加工公差累积、安装面平面度误差、长期使用后的磨损间隙，出现开合卡滞、闭合对位不准、两侧连接件错位的问题，这款带偏心调节的简易铰链，正是针对这类小尺寸、快装场景的铰接需求做的结构优化。从实际使用的角度看，这类铰链不需要额外的拆卸工序就能完成偏心量的微调，适配两个对接构件之间的位置偏差，不管是小型非标设备的检修门安装，还是个人DIY的3D打印拼装结构，都能省去反复扩孔、调整安装位的麻烦。

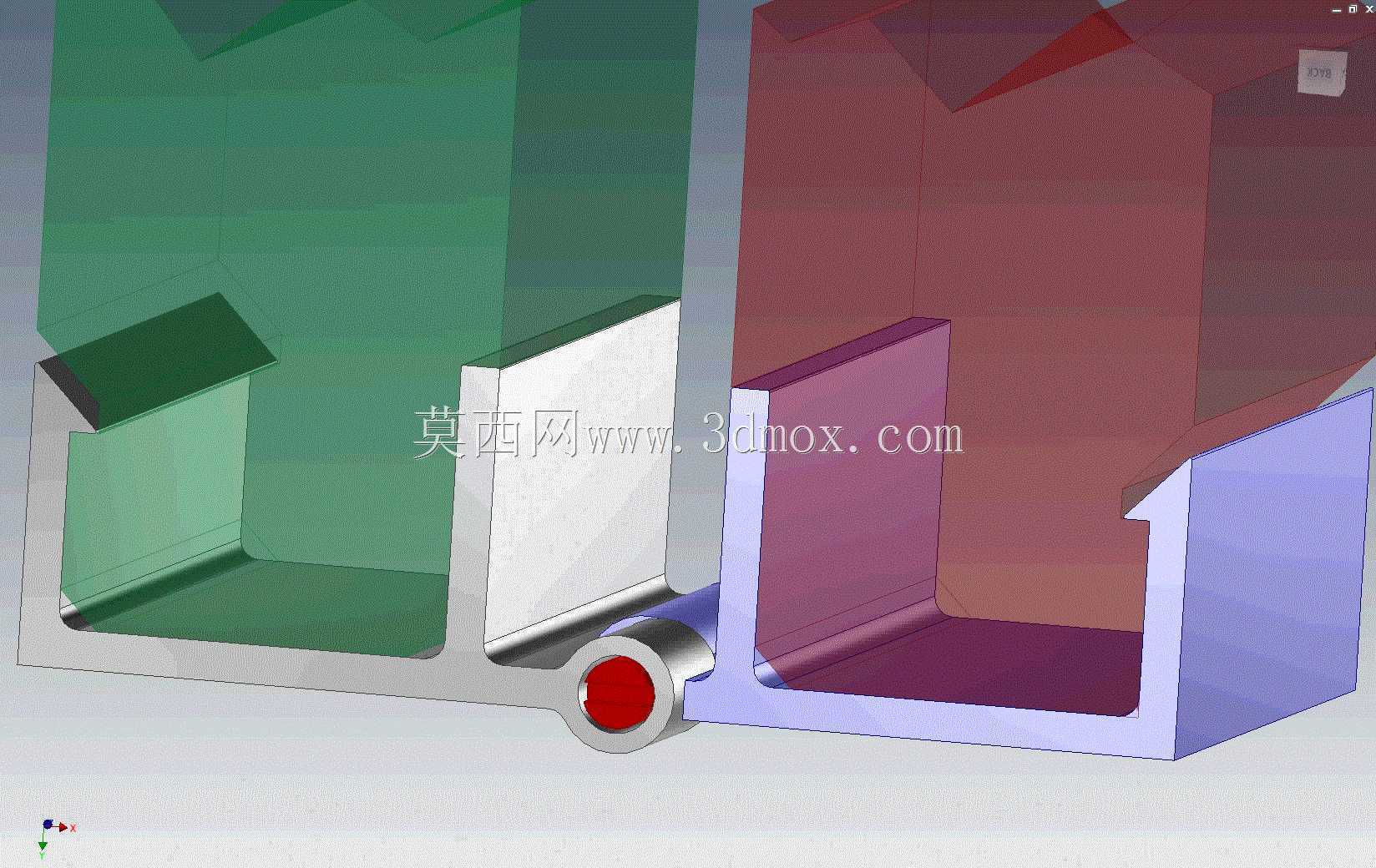

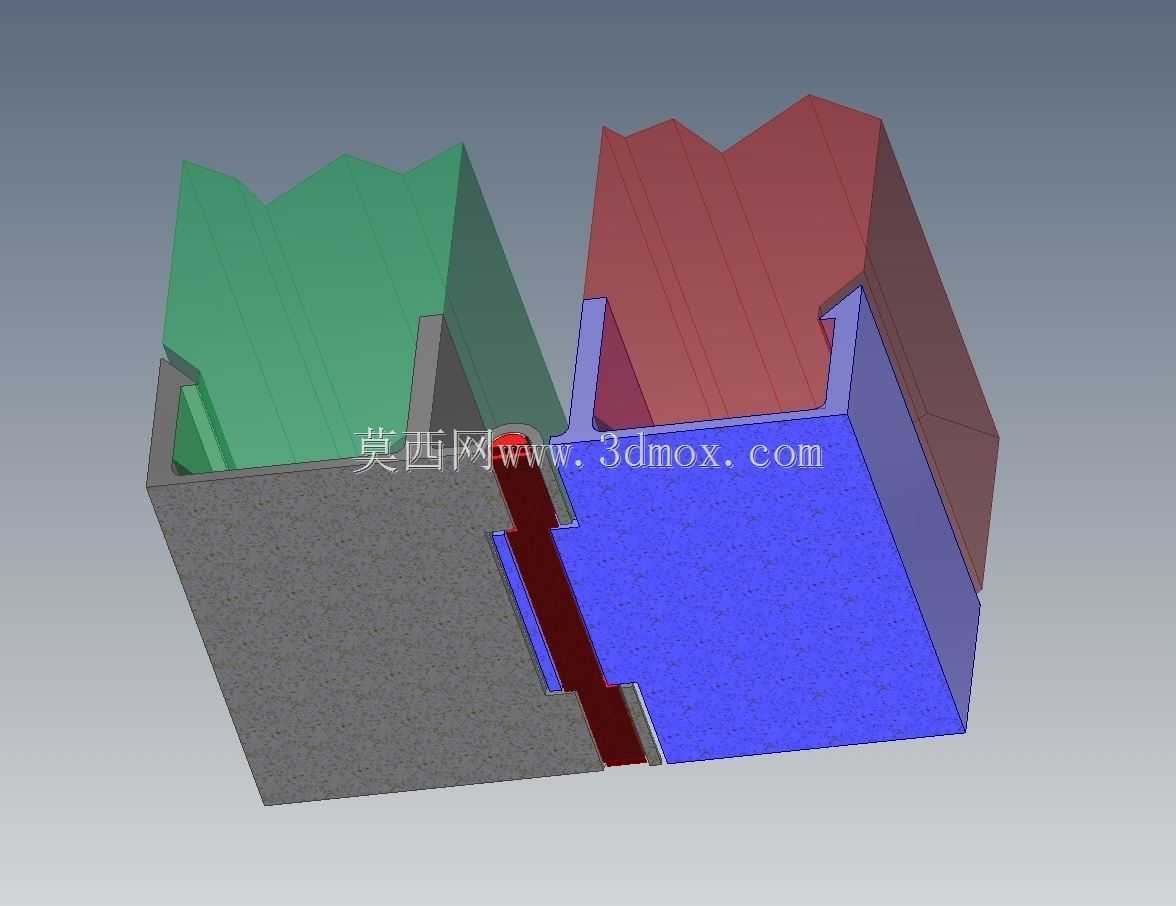

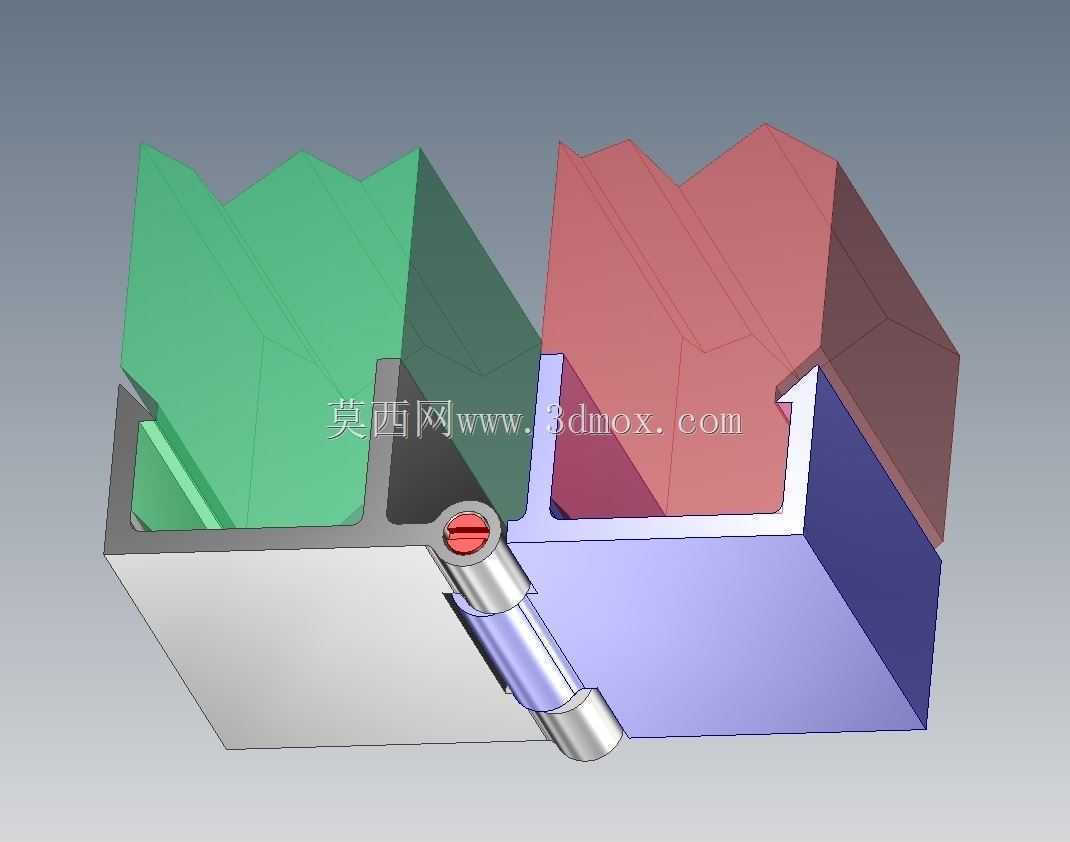

　　从结构设计逻辑来看，这款铰链没有采用复杂的多零件叠装结构，主体的两个铰接座分别对应需要连接的两个构件，铰接转轴处设置了偏心调节结构，区别于常规同轴铰链的固定转轴位置，这个偏心结构可以在转轴锁紧前，小范围调整两个铰接座的相对位置，抵消安装面的加工误差。两个铰接座的主体采用槽型承力结构，和被连接件的贴合面有足够的接触面积，不需要额外增加加强筋就能承受日常开合的侧向力，避免长期使用后铰接座出现变形翘曲的问题。转轴部位做了限位结构，开合过程中不会出现转轴脱出的情况，偏心调节的锁紧结构和转轴集成在一起，调节完成后直接锁紧转轴就能固定偏心位置，不需要额外增加锁紧螺钉，减少了零件数量，也降低了装配的复杂度。

　　从安装边界来看，这款铰链的整体尺寸偏向小型化应用，两个铰接座的安装面为平面结构，可以直接通过粘接、螺钉紧固或者3D打印一体化拼接的方式和被连接件固定，不需要在被连接件上加工复杂的沉台或者避让槽。铰接转动的行程范围内，两个铰接座不会出现结构干涉，偏心调节的行程覆盖了常规小型构件加工的常见公差范围，一般0.5-2mm的安装错位都可以通过偏心结构调整到位，不需要重新加工安装孔。在实际装配的时候，只需要先把两个铰接座分别固定在需要连接的两个构件上，穿入转轴后先不锁紧，调整两个构件的对位位置，待闭合间隙、对位精度达到要求后，锁紧转轴的固定结构就可以完成装配，整个过程不需要复杂的工装，单人就能完成操作。

　　从功能特性上看，这款铰链保留了普通合页类铰接结构的基础开合功能，同时增加的偏心调节功能解决了小尺寸安装场景下公差补偿的痛点，整体结构没有多余的外露零件，外观平整，不容易积灰，在一些有清洁要求的小型设备外罩上使用也能满足需求。因为结构零件少，整体的可靠性也更高，不会出现多零件配合的累积卡滞问题，长期开合使用的磨损量更小，维护的时候只需要在转轴位置添加少量润滑脂就能保证顺畅开合。针对3D打印的应用场景，这个结构的所有零件都可以无支撑打印，不需要拆分额外的支撑结构，打印完成后简单去除毛边就能直接装配，不需要二次加工，非常适合个人定制化的小批量制作场景，不管是做小型收纳盒的铰接，还是小型设备的检修门连接，都能快速适配。

　　在实际选型应用的时候，需要注意被连接件的厚度要和铰接座的槽深匹配，保证固定后铰接座和被连接件之间没有间隙，避免开合过程中出现晃动。偏心调节的时候不要超出行程范围强行转动转轴，避免偏心结构出现不可逆的变形，影响调节精度。如果是用在有一定承重要求的场景，可以适当增加铰接座的壁厚，或者在安装面增加防滑纹路，提升固定的可靠性，整体结构的拓展性很强，可以根据实际的使用场景调整尺寸，不需要改动核心的偏心铰接逻辑就能适配不同大小的安装需求。
