多向旋转硬软复合铰链结构设计

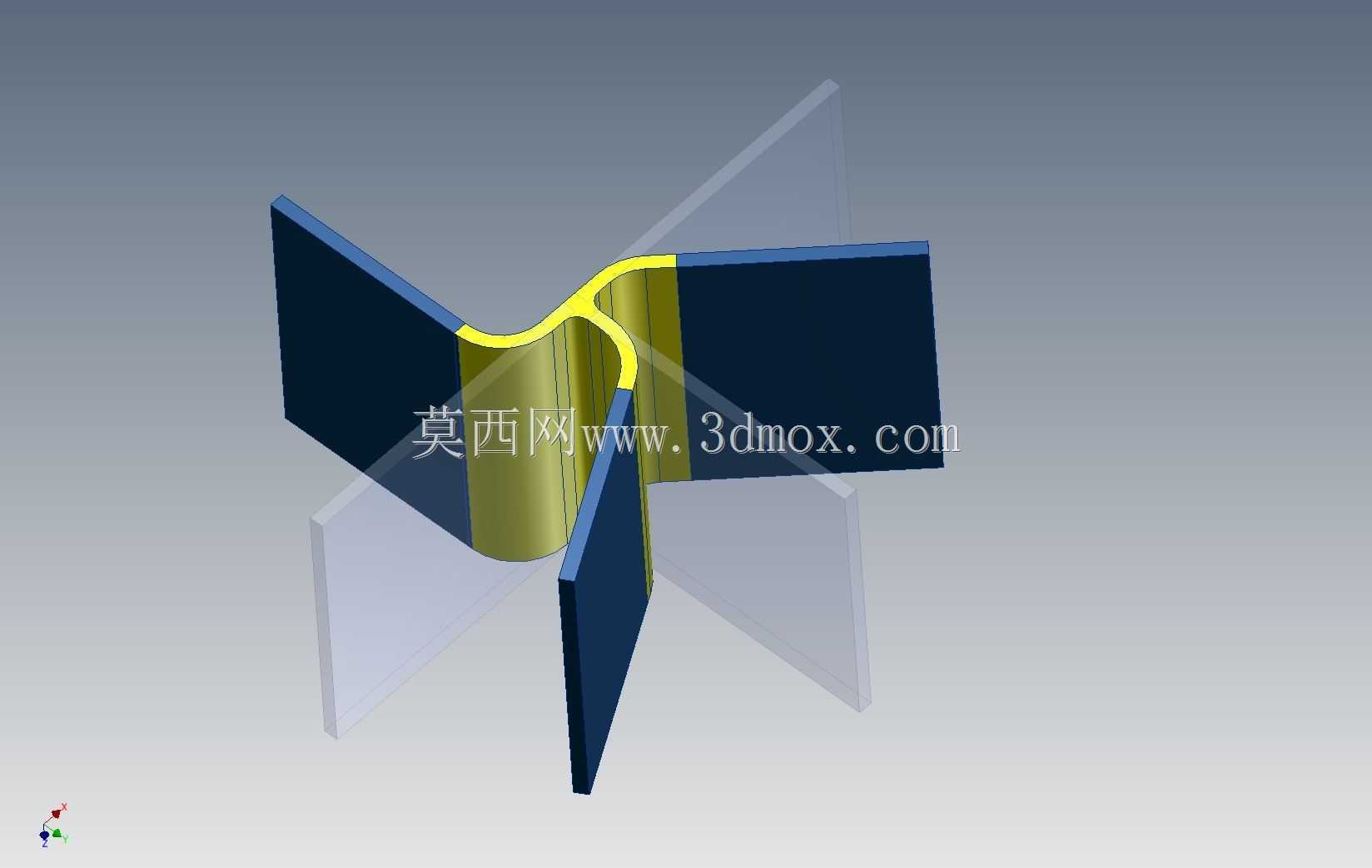

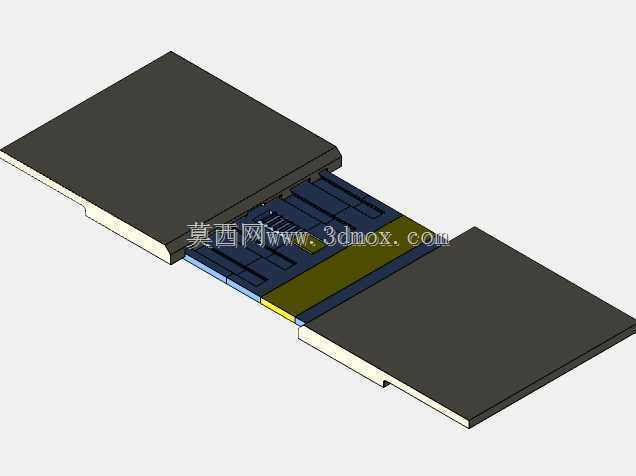

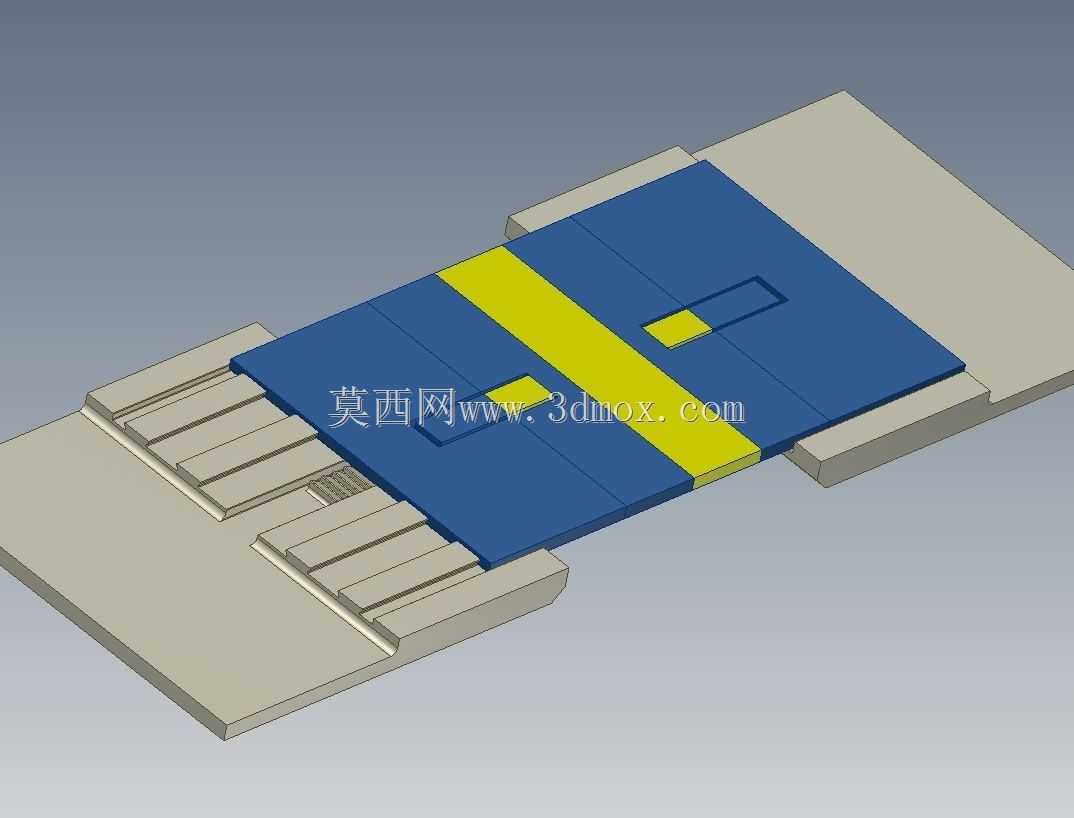

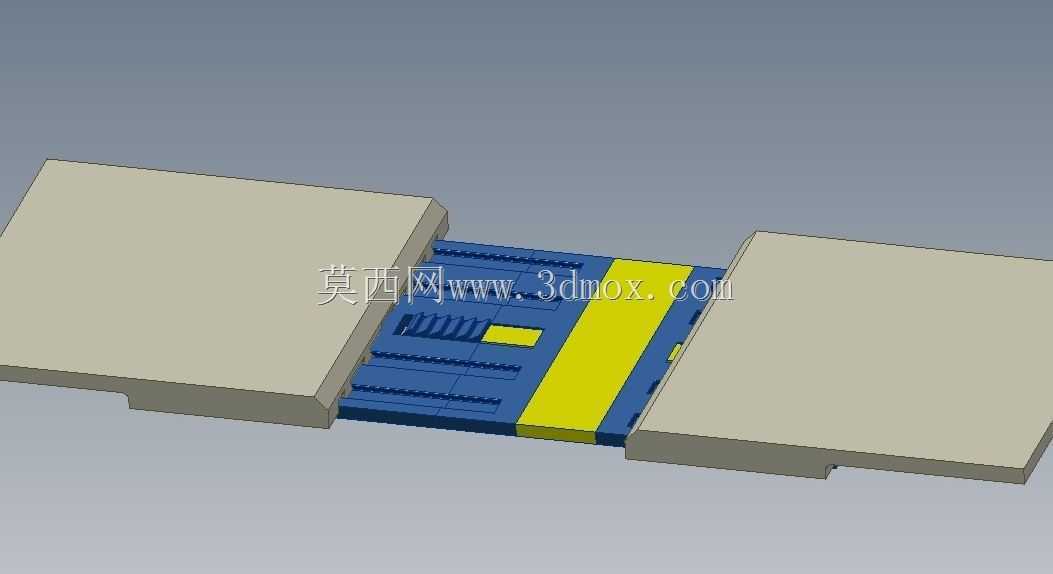

　　在日常的机械结构连接场景里，尤其是需要实现多方向相对转动、同时兼顾连接部位柔性缓冲的工况下，常规单轴铰链往往只能覆盖单一旋转平面的动作需求，一旦遇到需要两个甚至多个转动自由度的装配场景，要么需要叠加多组单轴铰链堆叠实现，带来结构冗余、装配公差累积的问题，要么就得采用整体柔性材质做一体化铰接，又会面临连接强度不足、长期反复弯折后疲劳失效的隐患。这款复合铰链结构，正是针对这类矛盾点做的优化设计，核心思路是在硬材质的刚性连接翼片之间，设置圆弧过渡的柔性铰接段，打破传统单轴铰链的转动平面限制。从结构布局来看，该铰链采用中心对称的多翼片布局，每片刚性翼片都可以作为独立的安装固定面，翼片本身为平直板状结构，表面预留足够的安装操作空间，

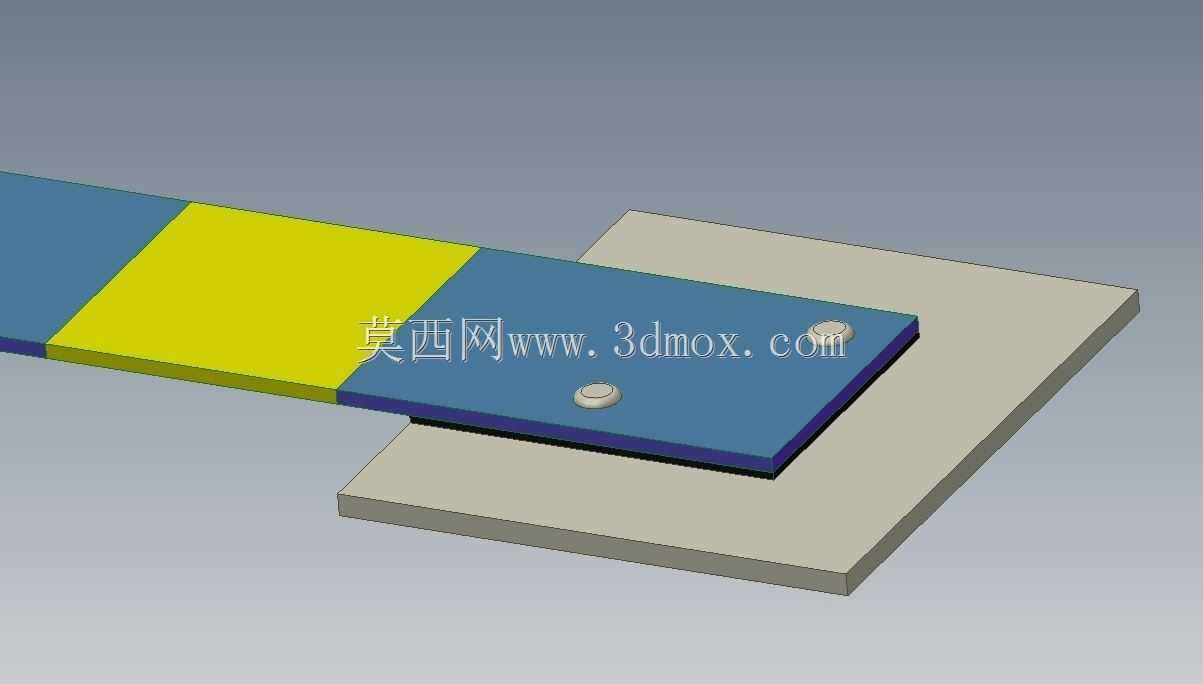

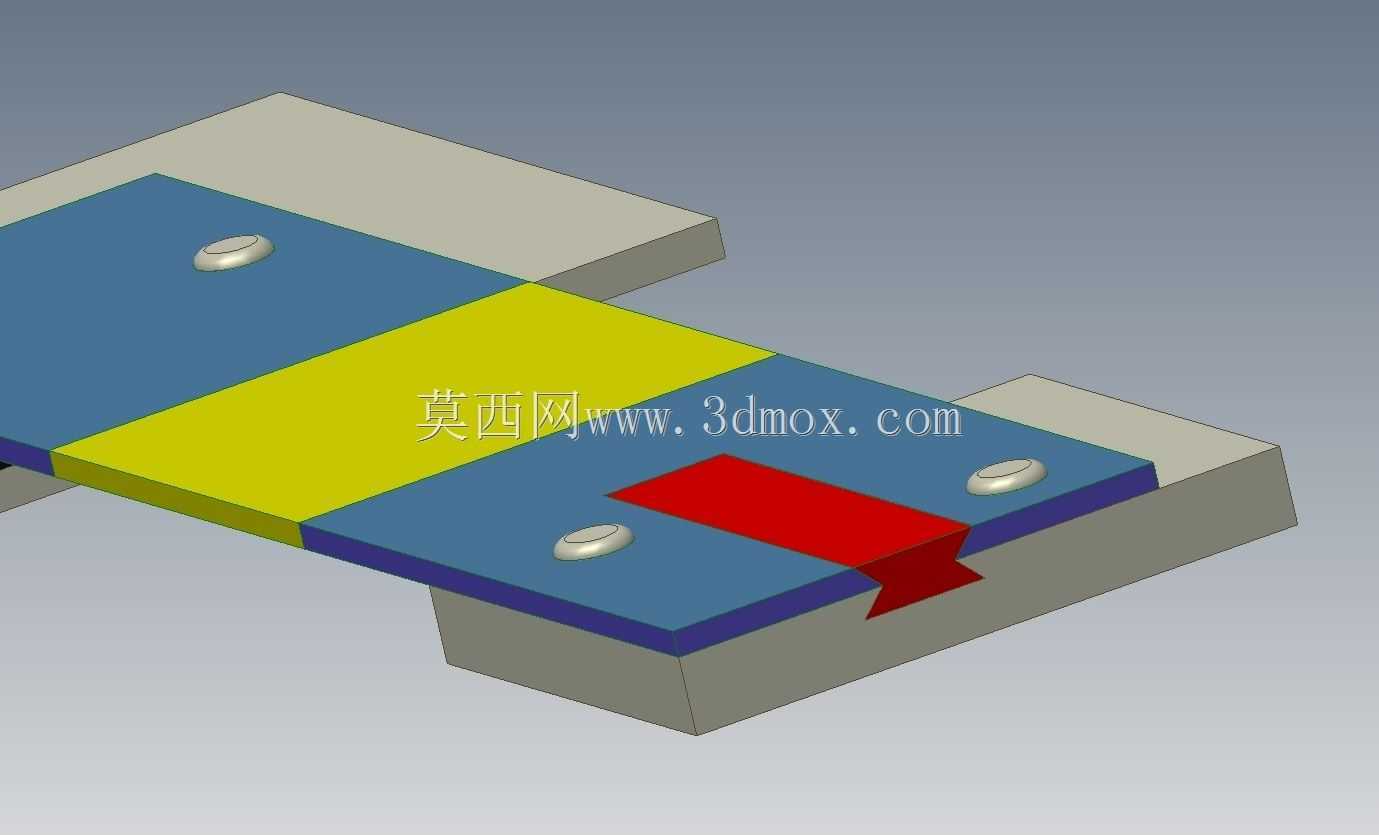

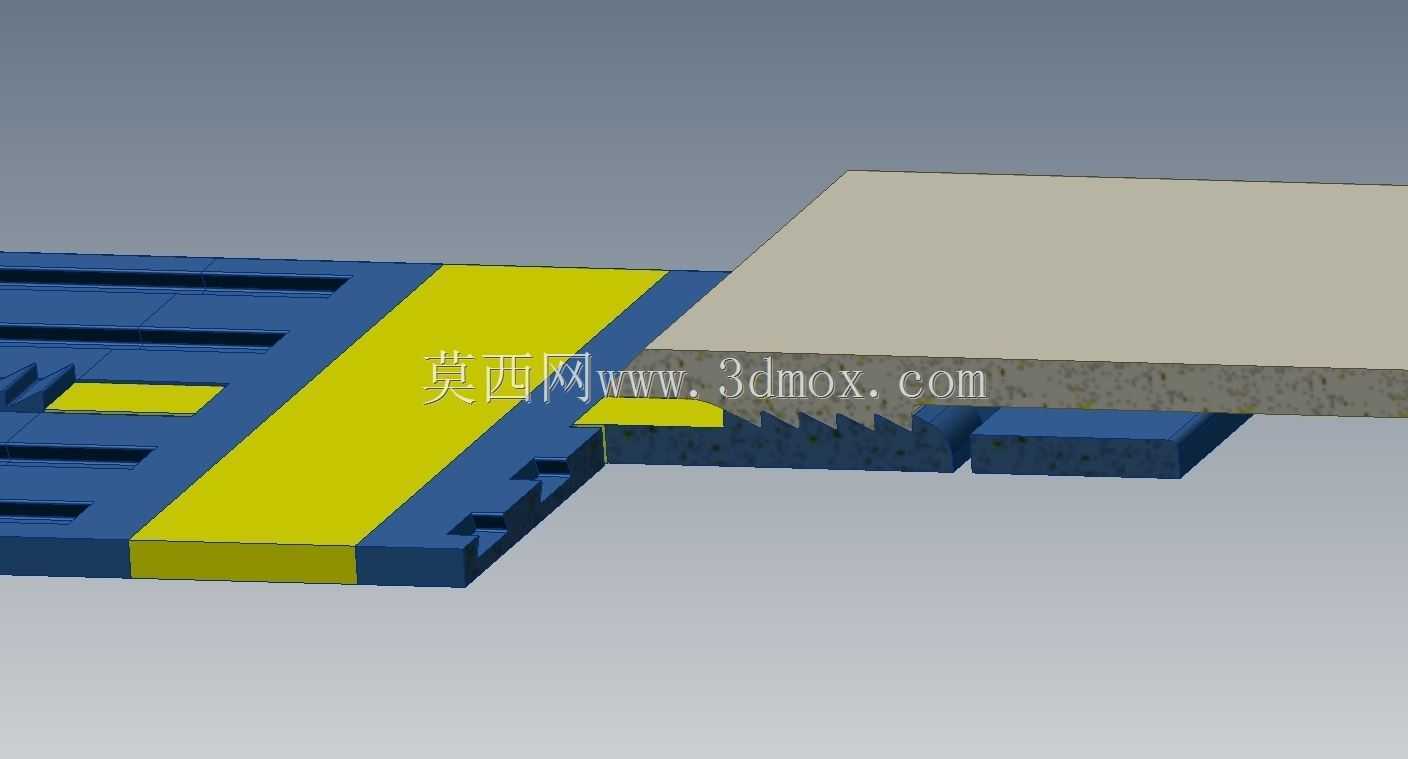

　　不管是采用粘接固定还是打孔锁附的安装方式，都能保证连接面的贴合度，不会因为铰接部位的形变影响安装面的平面度。中间的铰接段采用等宽的圆弧过渡结构，没有突兀的截面突变，能在转动过程中让应力均匀分布在柔性段的整个弧面区域，避免应力集中导致的局部断裂问题。和常规的单轴活页铰链不同，这款结构不需要额外加装销轴零件，依靠铰接段自身的材质形变实现转动动作，不存在销轴磨损、窜动、锈蚀带来的卡滞问题，在一些不方便定期加注润滑、或者对洁净度有要求的装配场景里，这种无销轴的结构能大幅降低后期维护的成本。实际应用中，这类铰链可以适配多组面板的拼接连接场景，比如异形防护外壳的折边连接、可折叠多段支撑结构的活动节点、3D打印定制化工装的活动连接部位，

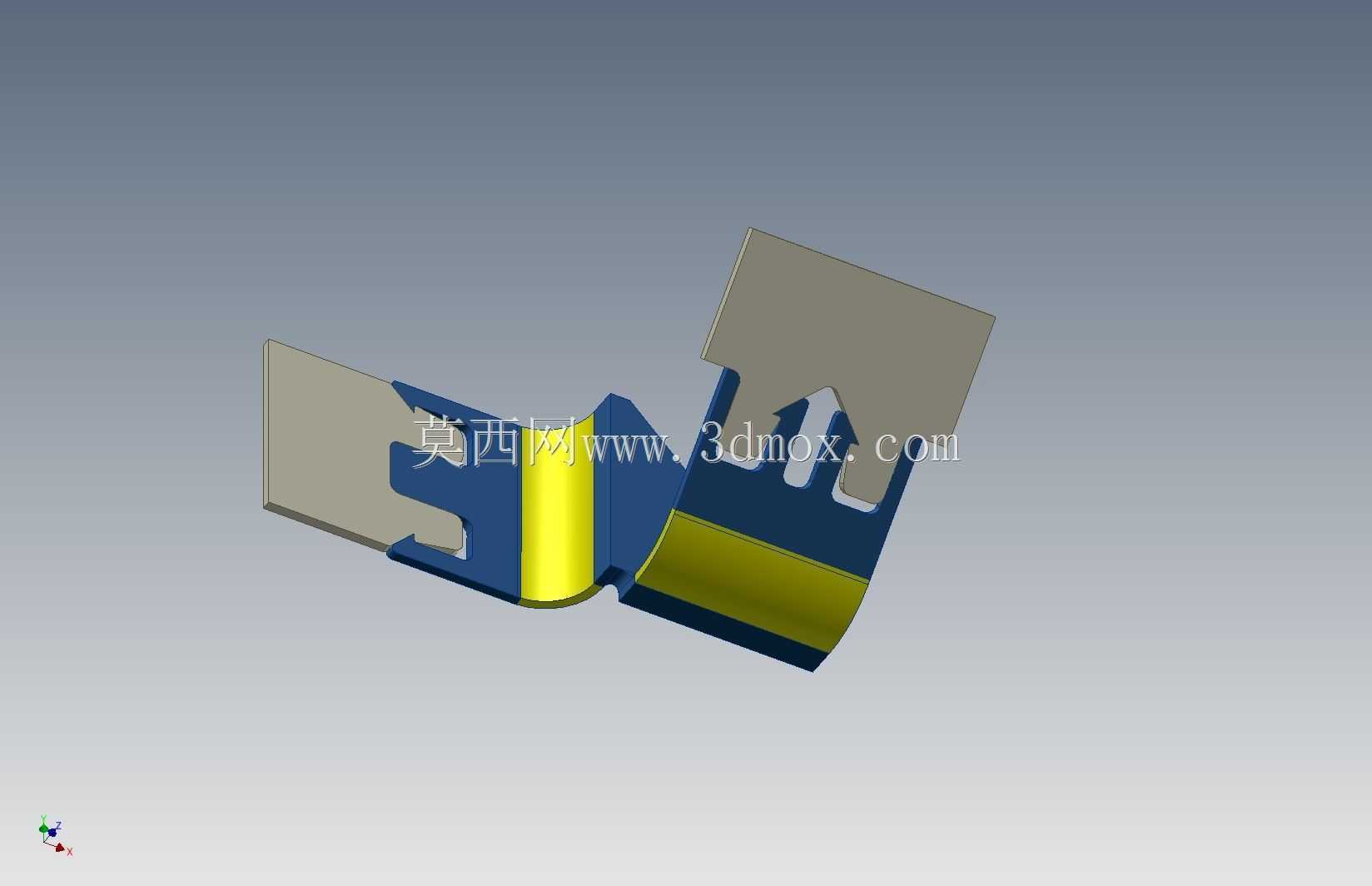

　　尤其是小批量定制化的设备护罩场景，不需要单独开模做金属活页，直接通过一体化加工就能做出完整的铰接结构，装配时不需要额外组装铰接零件，能有效缩短装配周期。设计过程中特意调整了柔性铰接段的弯曲半径，没有采用恒定半径的整圆弧设计，而是根据不同翼片的转动角度范围，匹配了渐变的弧面曲率，这样在两个垂直方向的转动动作下，柔性段的形变拉伸量能控制在材质允许的延伸率范围内，不会因为大角度弯折出现材料发白、开裂的问题。安装边界上，每片翼片的长度和宽度都预留了足够的锁附空间，相邻翼片在最大转动角度下不会发生结构干涉，不管是做90度垂直定位的固定连接，还是做任意角度的活动铰接，都能保证转动过程顺滑无卡滞。针对多节段扩展的需求，

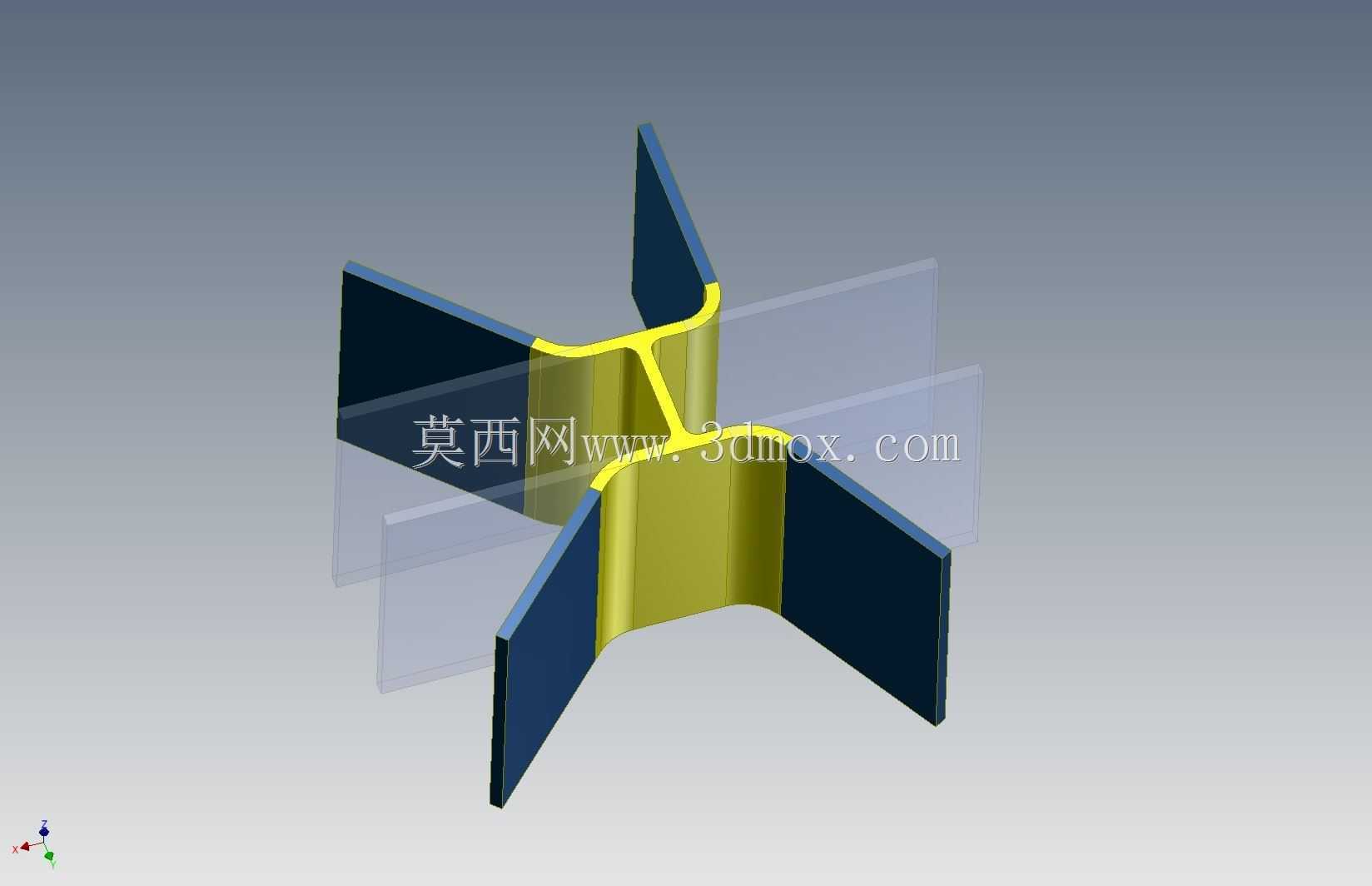

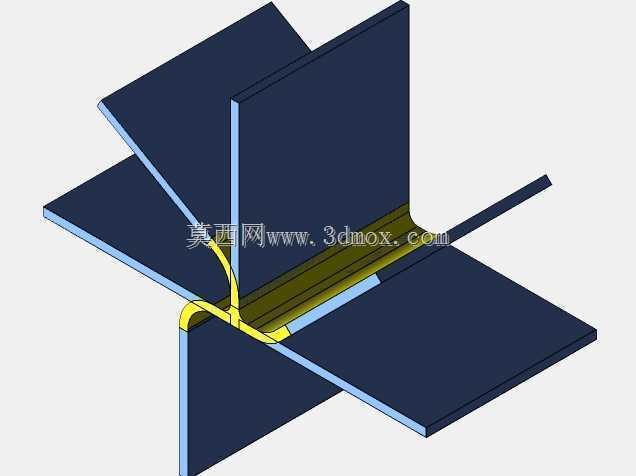

　　该结构还可以根据实际使用场景增加翼片数量，从基础的四翼十字布局，拓展到三翼、六翼等不同的对称布局，适配不同数量连接件的铰接需求，不需要重新调整核心铰接段的结构参数，只需要对应增加刚性翼片的数量即可，结构拓展性较强。和纯软质的一体化铰链相比，这款结构的刚性翼片部分能提供足够的连接强度，安装后不会因为翼片变形导致连接部位错位，而中间的柔性铰接段又能提供足够的转动自由度，兼顾了连接强度和活动灵活性，解决了传统铰接结构要么强度够但自由度不足、要么自由度够但连接强度差的痛点。在一些需要频繁开合、且开合方向不局限于单一平面的使用场景下，这种复合铰链能有效减少连接节点的零件数量，降低整体结构的重量，尤其是在轻量化要求较高的设备外壳、可折叠便携支架类产品上，优势更为明显。需要注意的是，在实际选型应用时，要根据具体的转动频次、负载大小匹配铰接段的材质厚度，大负载场景下可以适当增加柔性段的壁厚，小负载需要灵活转动的场景则可以适当减小壁厚，调整过程中不需要改动整体的外形布局，只需要调整壁厚参数就能适配不同的工况需求。
