互锁拼接式棚车连接箱体结构

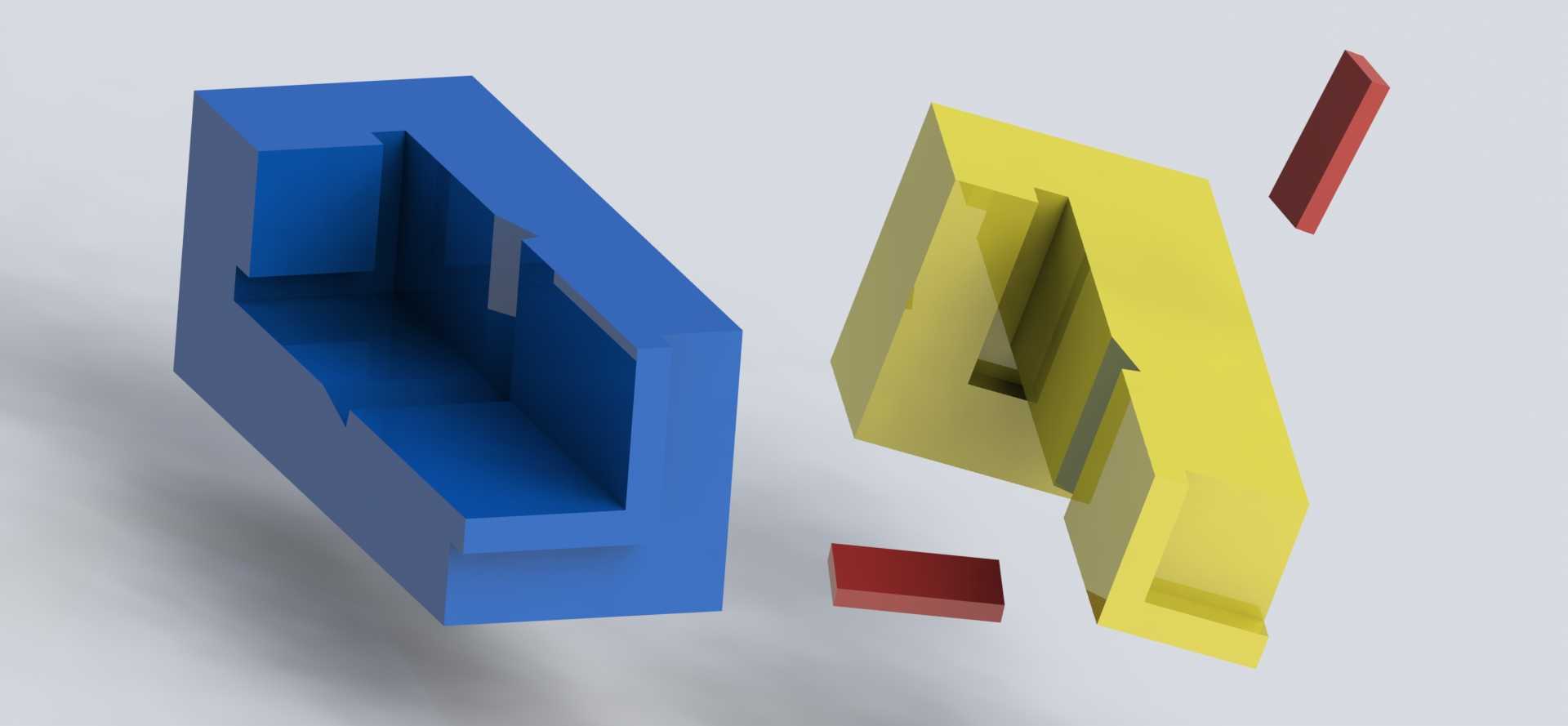

　　该结构主要应用于小型轨道棚车的车厢段快速对接场景，在厂区内部物料转运、短途仓储货运动线中，这类互锁拼接结构能替代传统的螺栓铰接对接方案，减少车厢连挂的操作步骤，适配频繁拆分重组的运输需求。日常使用中，两节棚车箱体对位时，依靠蓝黄两色的凹凸嵌合结构完成初步导向，嵌合面的阶梯形止口能限制三个轴向的相对窜动，避免车辆行驶过程中出现车厢脱节、对位偏移的问题，嵌合点位设置的红色定位销孔，在对位完成后插入锁销即可完成固定，不需要额外布置复杂的锁止机构。设计阶段优先考虑了现场操作的容错性，嵌合导向段做了15度的导入斜角，即使两节车厢存在±10mm的对位偏差，也能顺着导向斜面滑入配合位，降低现场操作人员的对位难度，适合厂区内非专业连挂作业人员操作。

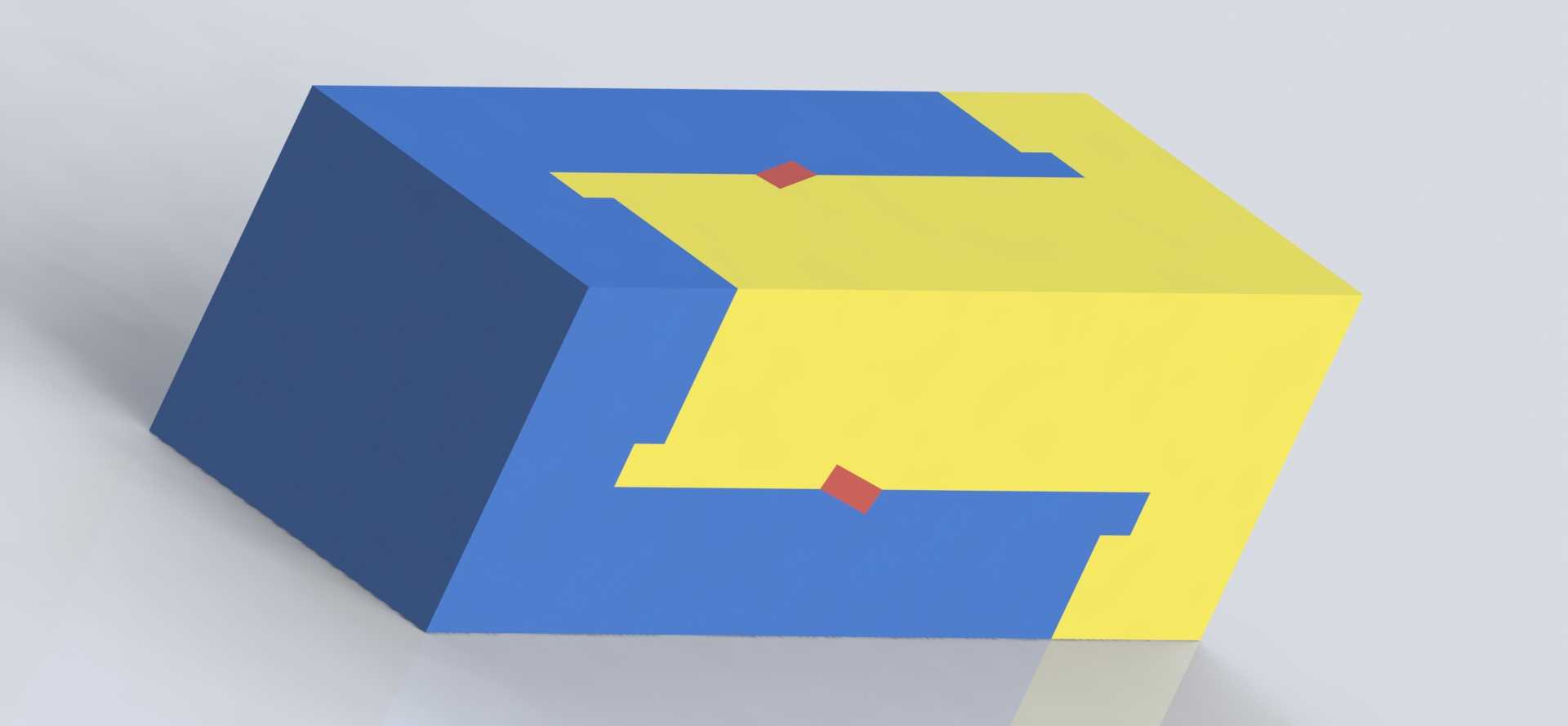

　　结构的外形边界做了齐平化处理，拼接完成后整个箱体外侧没有突出的连接耳板、螺栓头，避免车辆在狭窄仓储通道通行时刮蹭货架或者周边堆放的货物，也能减少运输过程中突出构件勾挂外部包装物的风险。从受力维度考量，拼接面的阶梯咬合结构将纵向牵引力分散到三层接触面上，相比传统的单平面铰接结构，单位面积的承压载荷降低40%左右，长期承受启停冲击时不容易出现接触面压溃变形的问题，适配棚车满载时的大重量牵引需求。安装边界方面，该拼接结构直接集成在棚车箱体的端面上，不需要额外在箱体端部焊接安装支架，结构本身的壁厚与箱体主壁厚保持一致，焊接装配时可以直接与箱体侧板、端板完成拼焊，不需要做额外的壁厚过渡处理，能减少生产环节的焊接加工工序。

　　结构的拼接间隙控制在1mm以内，配合面做了贴合度处理，能避免运输粉状、颗粒状物料时，物料从拼接缝隙漏出，也能阻挡室外运输时雨水渗入车厢内部。日常维护时，只需要定期检查定位销的磨损情况即可，嵌合面本身没有易损构件，不需要频繁加注润滑脂或者更换密封件，适合厂区高频率、低维护条件下的长期使用。在多节车厢编组时，该结构可以实现任意两节车厢的互换对接，没有前后方向的配对限制，不需要对每节车厢做专属配对标记，现场编组时可以随意组合车厢顺序，提升运输调度的灵活性。结构的内部空腔与棚车箱体内部完全连通，没有因为拼接结构占用车厢内部的载货空间，箱体内部的载货平面保持完全齐平，不会出现台阶阻碍货物装卸，适配叉车托盘直接进出的装卸作业需求。
