三色互锁拼接榫卯式对接连接结构

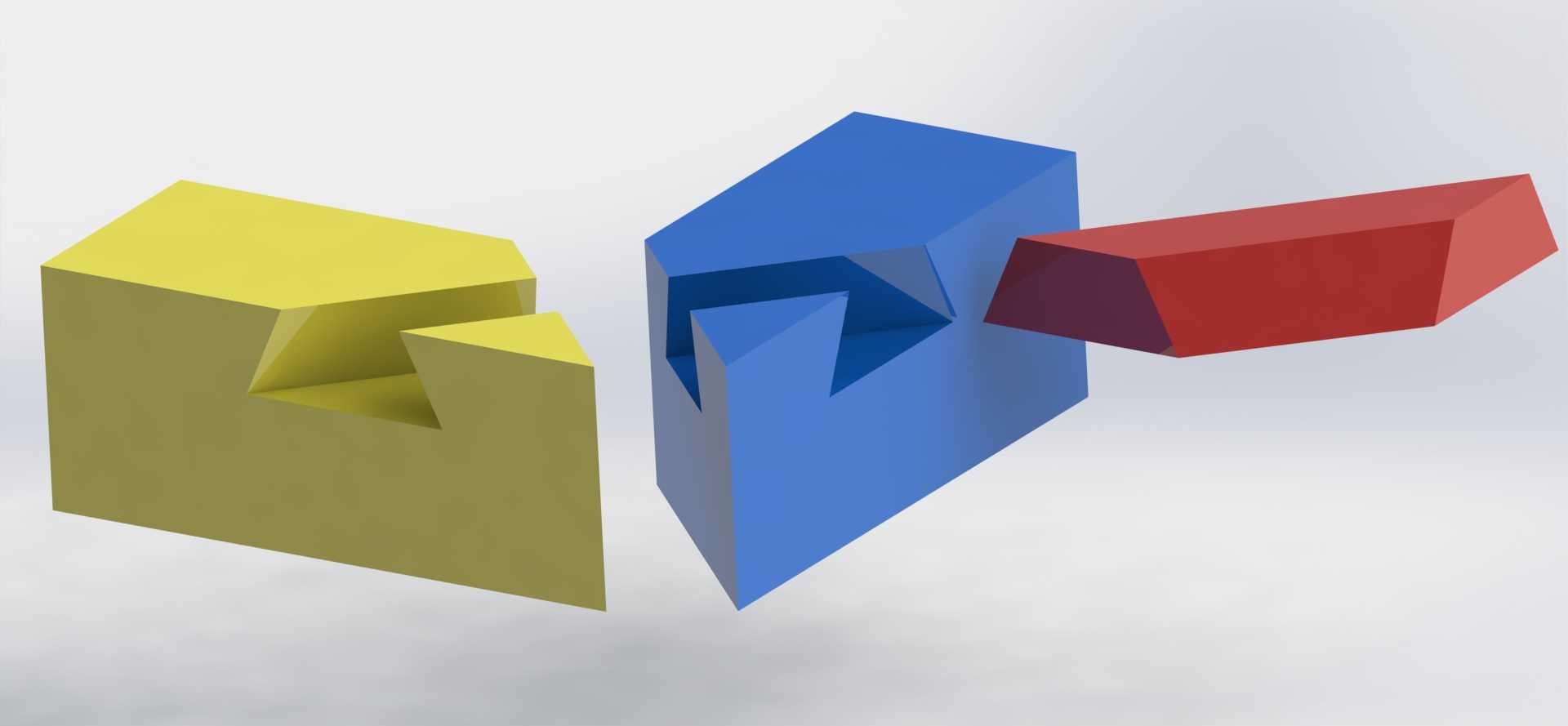

　　这套互锁拼接结构在实际工程场景中，多用于模块化快装工装、可拆卸输送段对接、临时防护栏组接以及展会模块化展具的快速拼接环节，区别于传统螺栓紧固的连接形式，该结构无需额外紧固件即可实现三个方向的限位锁止，在需要频繁拆装转场的作业场景中，能大幅降低拆装工时，减少紧固件丢失带来的运维成本。从结构功能来看，三个构件分别承担不同的锁止角色：黄色构件开设带斜度的燕尾型卡槽，作为基础承接端，可预先固定在基准安装面，卡槽的斜度设计兼顾了导入导向与锁止后的防脱性能，安装时无需精准对位即可顺着斜度滑入配合位；蓝色构件作为中间转接核心，同时设置与黄色卡槽匹配的凸榫、以及与红色构件匹配的内凹锁止腔，实现两个方向的连接过渡，其内部的空腔型锁止结构在配合到位后，

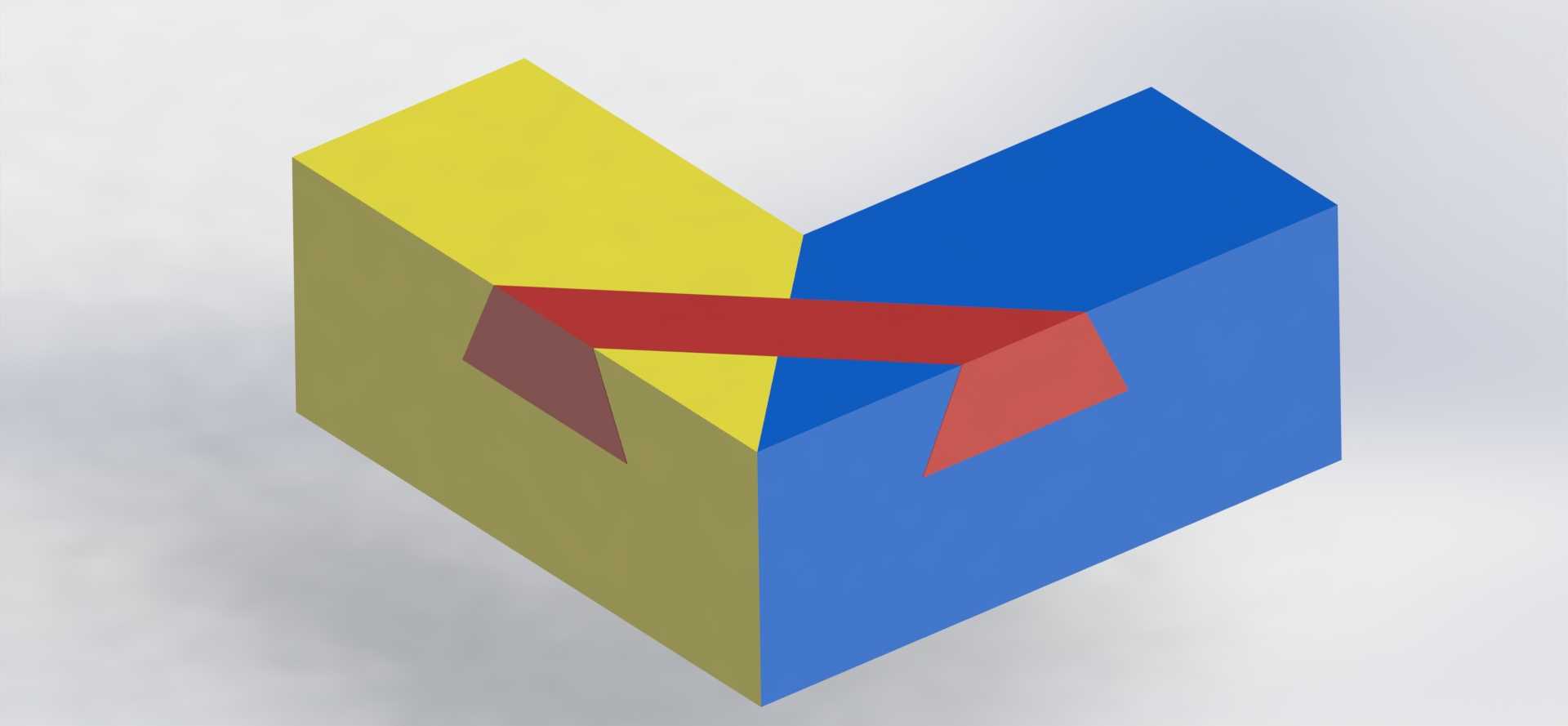

　　可同时限制X、Y两个轴向的窜动，仅保留预设的拆装滑动方向自由度；红色构件为楔形插销结构，插入蓝色构件的锁止腔后，可填补蓝色与黄色构件配合后预留的间隙，形成完整的三角稳定受力结构，三个构件拼接完成后，可同时承受径向剪切、轴向拉拔两个方向的载荷，在常规工装载荷下不会出现松脱。设计过程中，首先对连接场景的受力边界做了测算：针对常规模块化工装单节点1200N的剪切载荷要求，将各配合面的接触面积设置为不小于650平方毫米，配合面的粗糙度控制在Ra3.2即可满足受力要求，无需过高的加工精度，适配普通铣削、3D打印等多种加工工艺。外形尺寸方面，整套结构拼接完成后整体外轮廓为180mm×120mm×90mm的长方体块，

　　各构件的安装边界预留了5mm的操作间隙，黄色构件的安装孔位设置在底部非配合面，采用M6内六角螺栓即可完成基准固定，安装时不需要伸入结构内部操作，外部即可完成全部紧固作业。实际使用时，先将黄色构件固定在基准端面，再将蓝色构件顺着黄色构件的卡槽斜向滑入到位，最后将红色楔形块从蓝色构件的侧方开口敲入，即可完成全部连接作业，拆卸时仅需反向敲出红色楔形块，即可依次拆分三个构件，全程无需额外工具辅助。结构的配合公差设置上，滑动配合面采用H8/g7的间隙配合，既保证拆装时的顺滑度，又不会因间隙过大出现连接晃量，锁止面设置0.02mm的过盈量，在敲入后可实现无间隙配合，避免设备运行过程中因振动产生的异响与磨损。针对不同的使用场景，

　　该结构还可做同比例缩放：小型化版本可用于桌面模块化治具的拼接，放大版本可用于大型模块化钢结构的临时对接，结构的受力逻辑保持一致，仅需根据载荷大小调整各部位的壁厚与配合面尺寸即可。在三维建模过程中，各构件的配合面做了0.5mm的倒角处理，既避免加工时的锐边割手，也能在安装时起到导入导向作用，蓝色构件的内部锁止腔做了等壁厚设计，壁厚统一设置为8mm，无论是采用塑料注塑还是金属铣削加工，都能保证加工过程中不会出现壁厚不均导致的变形问题。
