互锁式反向对接平衡拼接结构设计

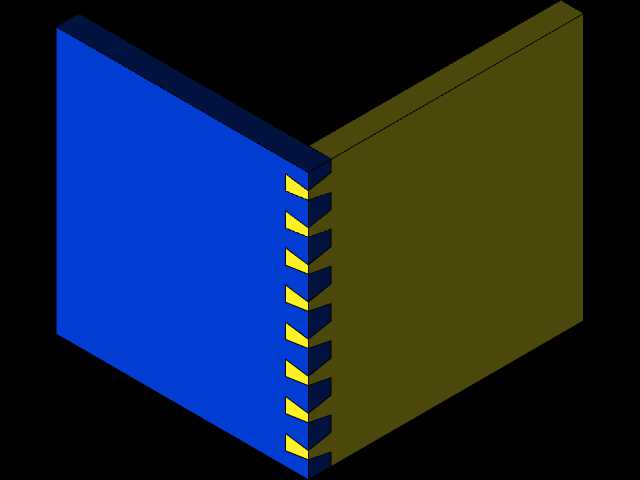

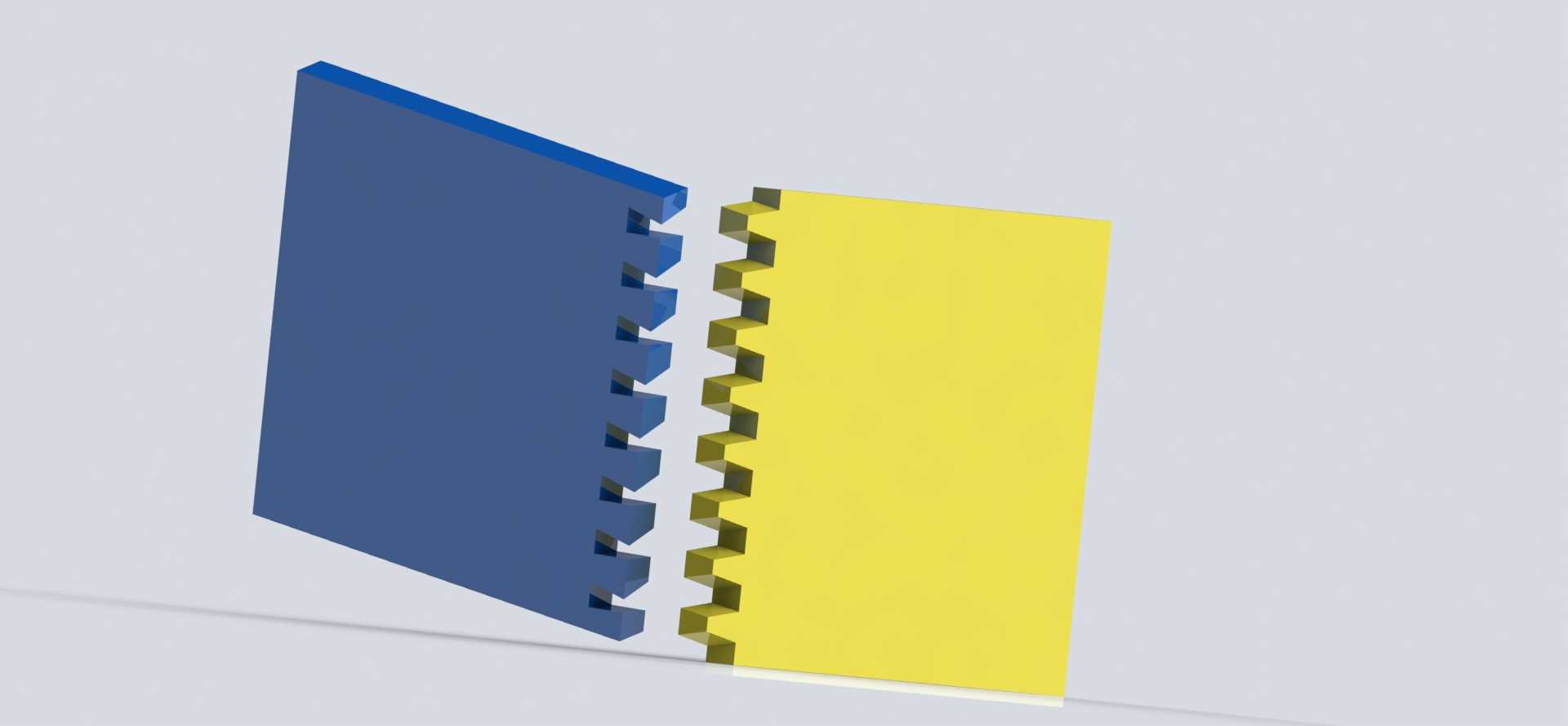

　　这类反向互锁拼接结构，最早在工装夹具的快速对位模块、小型实验台架的快装支撑构件中应用较多，核心解决的是两个对称构件在无额外紧固件的前提下，实现垂直方向的快速嵌合与定位，避免装配过程中出现对位偏移、拼接后松脱的问题。从结构形态来看，两个对接构件分别采用蓝、黄两色区分主体块体，块体本身为等厚度矩形立板结构，立板的对接边采用连续交错的锯齿形榫头设计，榫头的倾斜角度统一为45度，每个榫头的齿顶与齿槽尺寸完全匹配，装配时不需要额外的导向销，仅需将两块立板保持垂直姿态，沿对接边的齿槽方向缓慢推入，即可实现完全嵌合。

　　在实际工程应用中，这类结构常被用于教学演示教具的快速组装、小型展示架的无工具搭建、精密设备内部的隔层支撑定位，尤其是在需要频繁拆装、且不允许使用螺丝、卡扣等额外连接件的场景下，这种反向对接的互锁结构能大幅降低装配耗时，同时避免紧固件丢失带来的维护成本。设计过程中，首先要确定两块立板的厚度一致性，若两块板的厚度公差超过0.1mm，装配后会出现齿面贴合不严、整体结构晃动的问题；其次要控制每个榫头的齿根圆角，圆角半径控制在0.2mm以内，既可以避免加工过程中齿根出现应力集中导致的崩边，也能保证装配时齿面能够完全贴合，不会出现卡滞。

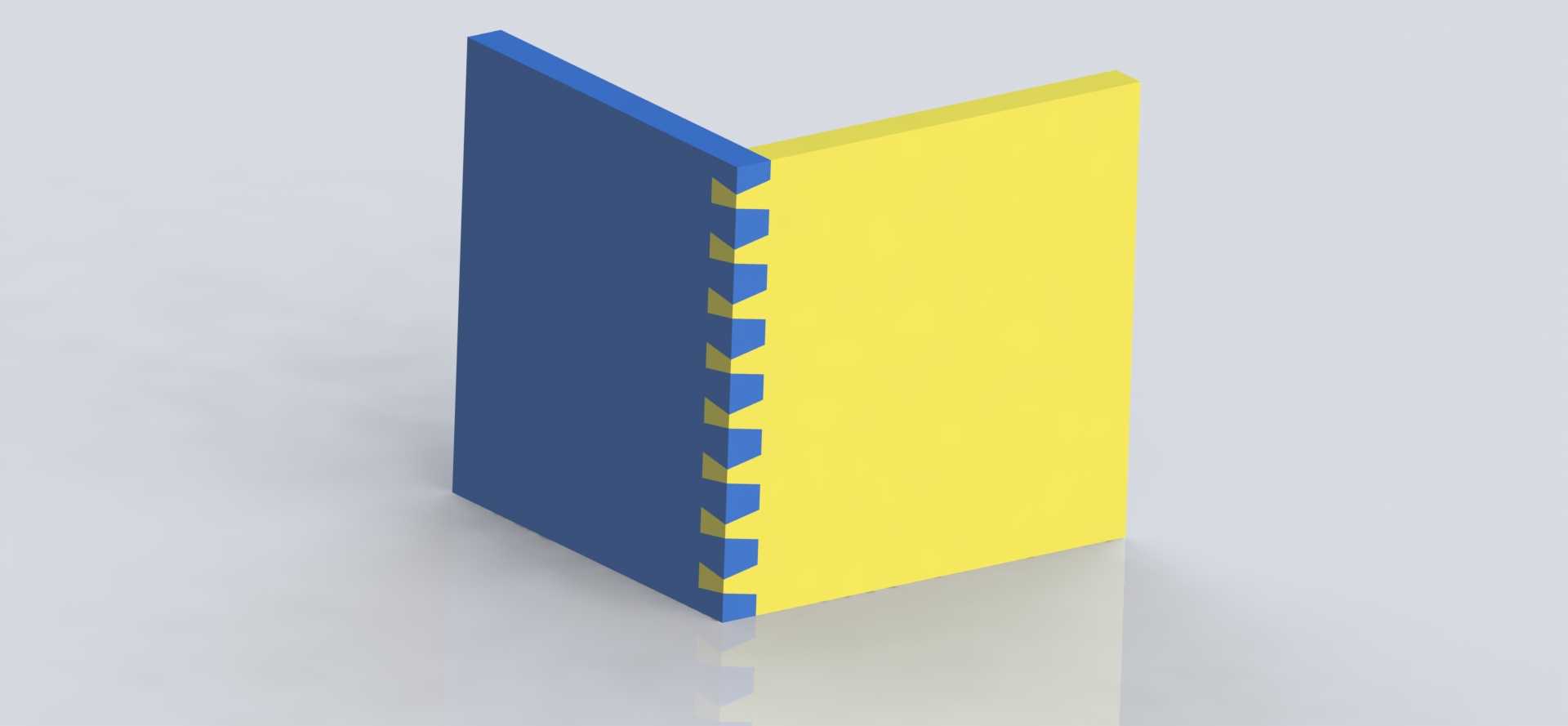

　　从安装边界来看，单块立板的长宽尺寸比例控制在3:2左右，对接边的榫头数量根据立板的高度调整，通常每间隔10mm设置一个榫齿，保证整个对接边的受力均匀，不会出现局部应力过大导致的板件变形。装配完成后，两块立板保持严格的90度垂直状态，互锁结构能够承受垂直于板面向下的均匀载荷，在常规教学演示、轻型支撑场景下，不需要额外的角码、紧固件加固即可保持结构稳定。需要注意的是，这类结构的设计要避免榫头的倾斜角度过小，若角度小于30度，装配后容易出现反向松脱的问题；若角度大于60度，则会导致装配阻力过大，拆装难度提升，45度的倾斜角度是经过多轮验证后，兼顾装配便捷性与连接稳定性的最优参数。

　　在结构细节处理上，每个榫齿的齿顶需要做0.1mm的微小倒角，避免装配时齿顶与齿槽的边缘发生刮蹭，导致塑料或金属构件的表面涂层脱落；两块立板的非对接边保持平直，边缘做0.3mm的圆角处理，避免搬运、装配过程中划伤操作人员。这类结构的建模过程中，需要先绘制单块立板的主体轮廓，再通过阵列、切除的方式生成单侧的榫齿结构，另一块立板的榫槽结构直接通过配合面的等距偏移生成，保证两个构件的对接面完全贴合，不会出现干涉或间隙过大的问题。实际生产中，若采用塑料注塑工艺加工这类构件，需要在榫齿的侧面预留0.05mm的拔模斜度，方便脱模，同时不会影响装配后的贴合精度；若采用铝板铣削加工，则不需要预留拔模斜度，直接通过CNC铣削保证齿面的平面度与尺寸精度即可。

　　从功能特性来看，这种反向装配的互锁结构不需要任何辅助工具即可完成拆装，单个构件的结构简单，加工难度低，批量生产时的成本可控，同时拼接后的整体结构具有良好的对称性，视觉上平衡规整，既满足结构功能需求，也具备一定的展示效果。在很多机械原理教学场景中，这类结构也被用来演示榫接配合的基本原理、反向限位的力学特性，帮助初学者理解无紧固件连接的设计思路，掌握装配对位的基本技巧。
