榫接式双镰刀拼接连接结构设计

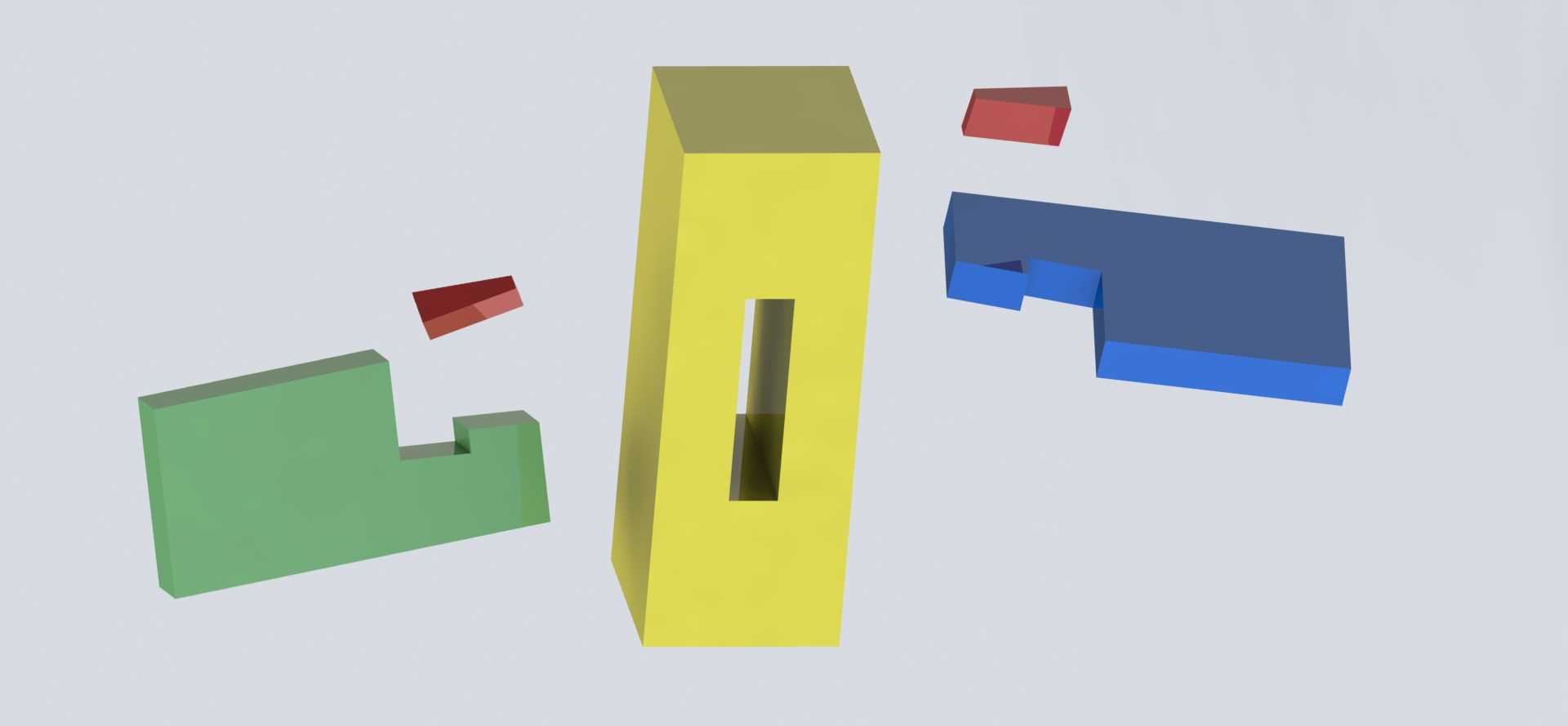

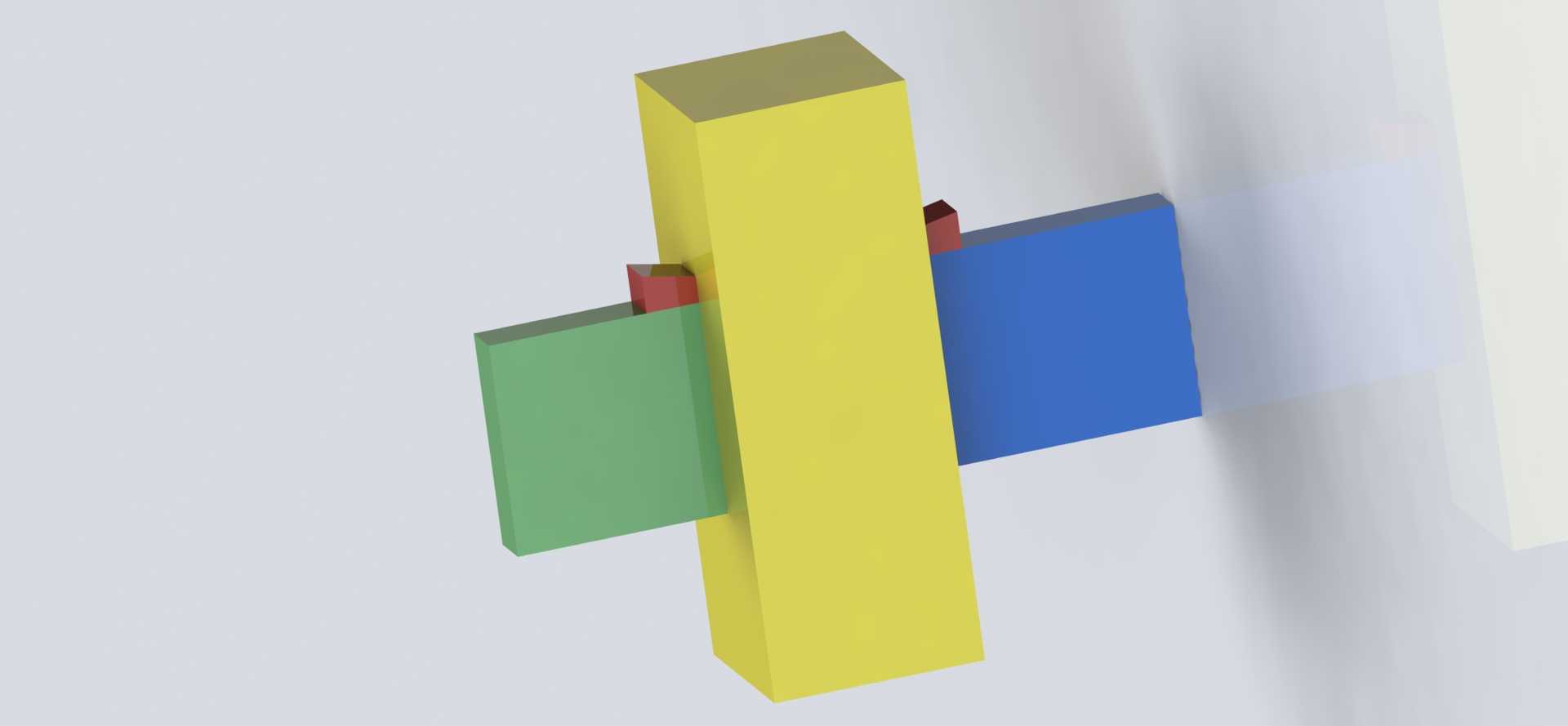

　　这套拼接连接结构在农用机具改装、小型工装夹具搭建、模块化教具组装场景中都有实际应用空间，核心是通过十字交叉的榫卯咬合实现两个功能部件的快速对接，不需要额外紧固件就能完成初步定位，在需要频繁拆装更换作业端头的场景下，能大幅减少拆装耗时。从结构功能来看，中间的黄色立式构件是整个连接的核心承载基体，两侧伸出的绿色、蓝色构件分别对应两把镰刀的安装基座，红色的楔形块是锁止结构，当两侧基座插入立式基体的十字通槽后，楔形块从侧面缝隙打入，就能填充配合间隙，避免作业过程中连接部位出现晃动、松脱的问题，相比传统的螺栓连接，这种结构不需要额外工具就能完成拆装，在野外作业没有配套工具的场景下实用性更强。设计过程中首先考虑的是受力传递路径，

　　镰刀作业时承受的是侧向切削力，力会从刀身传递到两侧的安装基座，再通过基座与立式基体槽壁的贴合面分散到整个立式构件上，所以槽位的配合公差设置在H7/h6的间隙配合区间，既保证安装时能顺利插入，又不会因为间隙过大导致受力时出现应力集中在槽口边缘的问题。楔形锁止块的斜度设置为1:20，这个斜度能保证打入后实现自锁，不会因为作业过程中的振动导致锁块脱出，同时拆卸时只需要从反向敲击锁块就能快速松脱，不需要额外撬动结构。外形尺寸方面，立式基体的截面尺寸设置为40mm×40mm，长度为180mm，两侧安装基座的截面尺寸为30mm×30mm，插入立式基体的深度为60mm，这个插入深度能保证足够的咬合长度，承受侧向力时不会出现根部断裂的问题，

　　楔形锁块的尺寸为10mm×15mm×20mm，刚好填充基座与槽壁之间的预留间隙，安装后整个连接结构的外轮廓没有突出的尖锐边角，避免作业过程中勾挂杂物或者划伤操作人员。安装边界上，整个连接结构的最大外轮廓尺寸为180mm×120mm×40mm，立式基体的上下两端预留了10mm的安装平面，可以根据使用需求加装手柄或者连接到其他动力设备上，两侧安装基座的外端面预留了M6的螺纹孔，用来固定镰刀刀身，螺纹孔的深度为15mm，能保证足够的螺纹咬合长度，承受切削力时不会出现螺纹滑牙的问题。实际使用时，先将两侧带刀身的基座对准立式基体的十字槽插入到位，再将楔形锁块从侧面的预留缝隙打入，敲击到锁块端面与基体表面齐平就完成安装，

　　整个安装过程耗时不超过30秒，拆卸时只需要用金属棒从锁块的反向小孔顶出，就能快速拆分部件，方便更换不同的作业端头。结构的受力校核方面，按照单侧承受500N的侧向切削力计算，槽壁的压应力在12MPa左右，远低于普通Q235材料的许用压应力，即使采用硬质PVC材料3D打印制作，也能满足普通手工劳作的受力需求，如果用于重载作业场景，只需要将材料更换为45号钢，配合表面淬火处理，就能承受更大的切削载荷。这种拼接结构的设计思路也可以延伸到其他模块化工具的连接设计中，比如更换两侧的基座就可以连接锄头、耙子等不同的农用工具，不需要更换中间的手柄基体，能减少用户的工具采购成本，也方便外出作业时携带，只需要带一个手柄基体和不同的作业端头，就能完成多种田间作业需求。
