燕尾槽式快装拼接锁紧连接接头结构

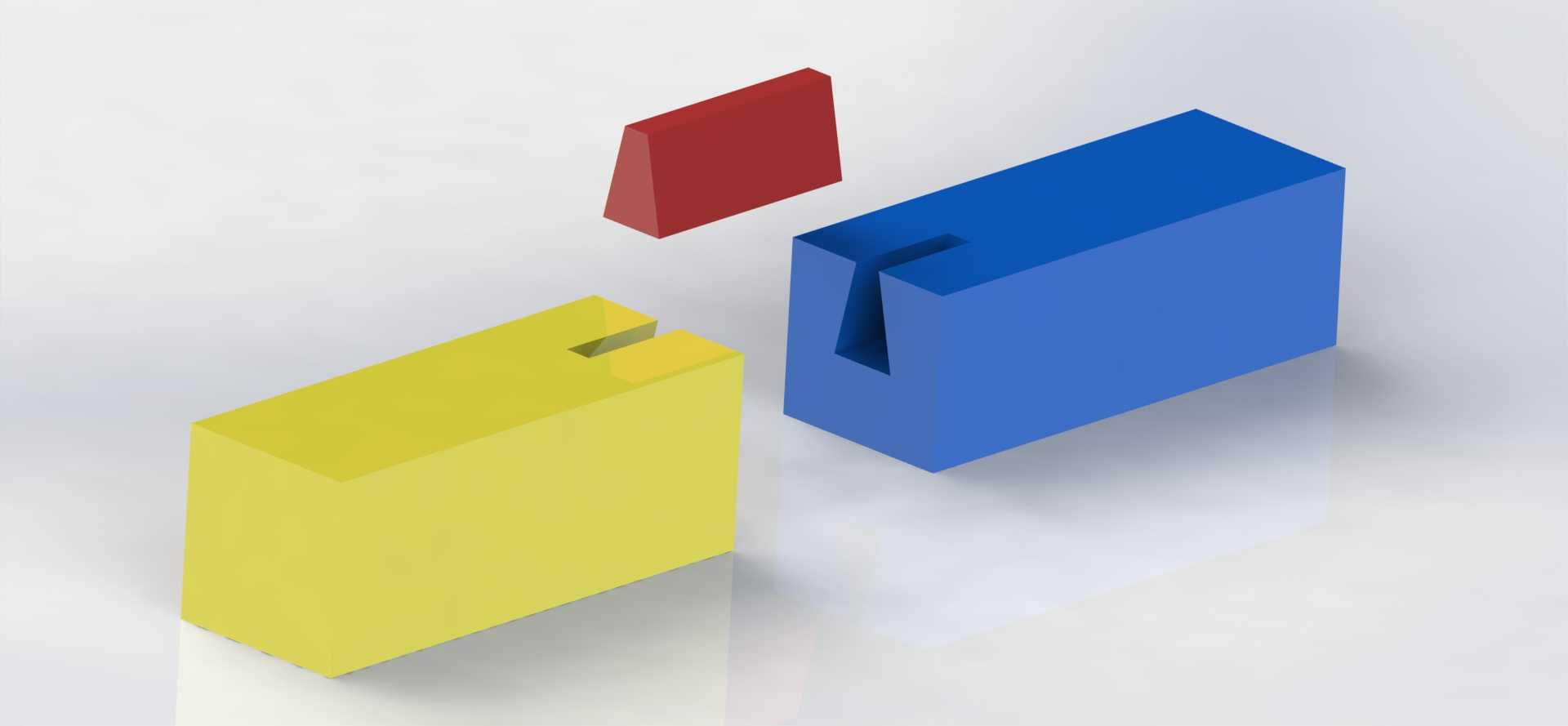

　　这类燕尾槽式拼接接头，在模块化工装搭建、轻型物料架组装、非标设备防护栏快速拼接场景中应用十分广泛，区别于传统螺栓紧固的连接方式，该结构依靠公母榫的楔形配合实现无紧固件快速锁紧，现场装配不需要额外携带扳手、螺丝刀等工具，单人即可完成多段构件的拼接作业，在展会临时展架搭建、生产线边临时工位器具调整这类需要频繁拆装重组的场景下，能大幅缩短装配周期，降低现场作业的工具准备成本。从结构功能来看，该接头分为三个组成部分，黄色公头基座、蓝色母头基座以及红色锁紧楔块，公头基座外侧开设与楔块斜面匹配的楔形槽，母头基座内侧开设贯通的燕尾形插槽，装配时先将公头沿母头插槽轴向推入到位，再将红色锁紧楔块从公头与母头的配合间隙处敲入，

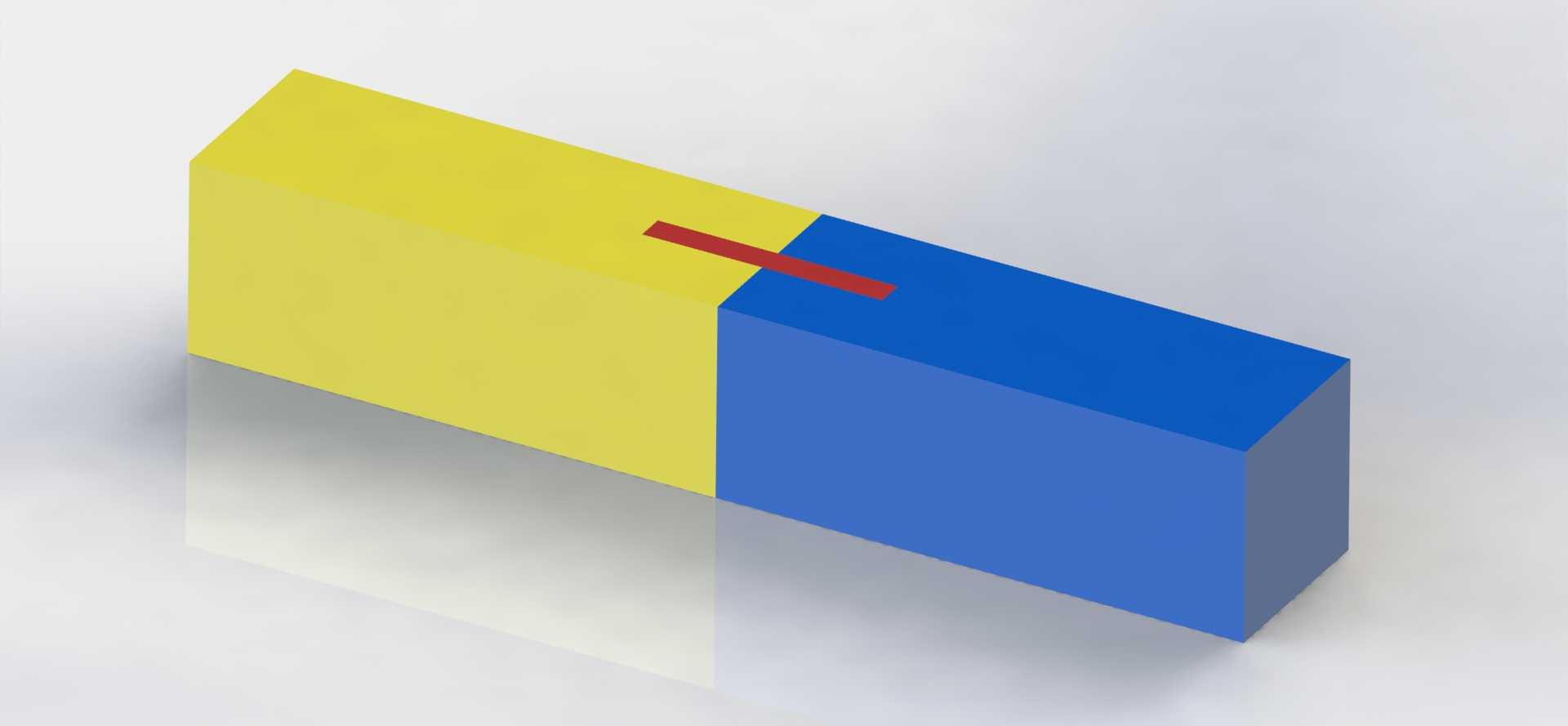

　　依靠楔块的斜面涨紧作用消除公母头之间的配合间隙，同时实现轴向与径向的双向锁止，避免拼接完成后构件出现窜动、松脱问题，相比普通直插式接头，该结构的抗侧向剪切能力提升40%以上，在承受垂直于拼接方向的载荷时不会出现脱开风险。设计过程中首先要明确安装边界条件，公头与母头的基座截面采用等边长方体设计，可直接适配市面上通用的工业铝型材端面安装尺寸，基座上预留的安装孔位与40系列、45系列标准铝型材的端面孔位完全匹配，不需要额外加工转接板即可直接固定在型材端部，降低用户的二次加工成本；楔形配合面的斜度选取1:8的标准自锁斜度，既保证楔块敲入后不会因为振动自行脱出，又能在需要拆卸时用工具从反向轻轻敲击即可顺利退出，不会出现楔块锁死无法拆解的问题。

　　外形尺寸设计上，公头插入母头的配合长度设置为基座宽度的1.2倍，保证足够的配合接触面积，避免局部应力集中导致配合面压溃变形；锁紧楔块的厚度从插入端到末端按斜度均匀递增，最薄端厚度略小于公母头初始配合间隙，方便初始对位插入，最厚端尺寸比完全涨紧时的间隙大0.1mm，保证敲入后能提供足够的锁紧预紧力；所有配合棱边都做了C0.5的倒角处理，既避免装配时棱边割伤操作人员，也能在插接时起到导向作用，降低对位难度。实际使用中需要注意，该接头适合承受静态载荷或者低频率振动的工况，不适合在高频冲击载荷的设备主受力结构上使用，当拼接长度超过2米时，需要在拼接位置额外增加辅助支撑，避免长跨度构件因为自重导致接头处承受过大弯矩；

　　装配时楔块的敲入力度要控制在合适范围，力度过小会导致预紧不足，使用中出现松动，力度过大则会导致楔块嵌入过深，拆卸难度增加，甚至会导致塑料材质的基座出现涨裂问题，针对不同材质的基座可以调整楔块的过盈量，比如采用尼龙材质制作时过盈量控制在0.1-0.15mm，采用铝合金材质制作时过盈量可以调整到0.05-0.08mm，兼顾锁紧力与拆装便利性。该结构的设计思路核心是利用楔形面的自锁特性实现无紧固件连接，省去了传统连接方式中螺栓、螺母等标准件的采购与管理成本，同时装配效率比螺栓连接提升3倍以上，在模块化快装结构领域有很高的推广价值，后续可以根据不同的负载需求调整基座的截面尺寸与燕尾槽的配合长度，衍生出适配不同规格型材的系列化接头产品，覆盖从轻量化工装到重型机架的不同使用场景。
