凹凸斜向嵌合对接连接接头结构

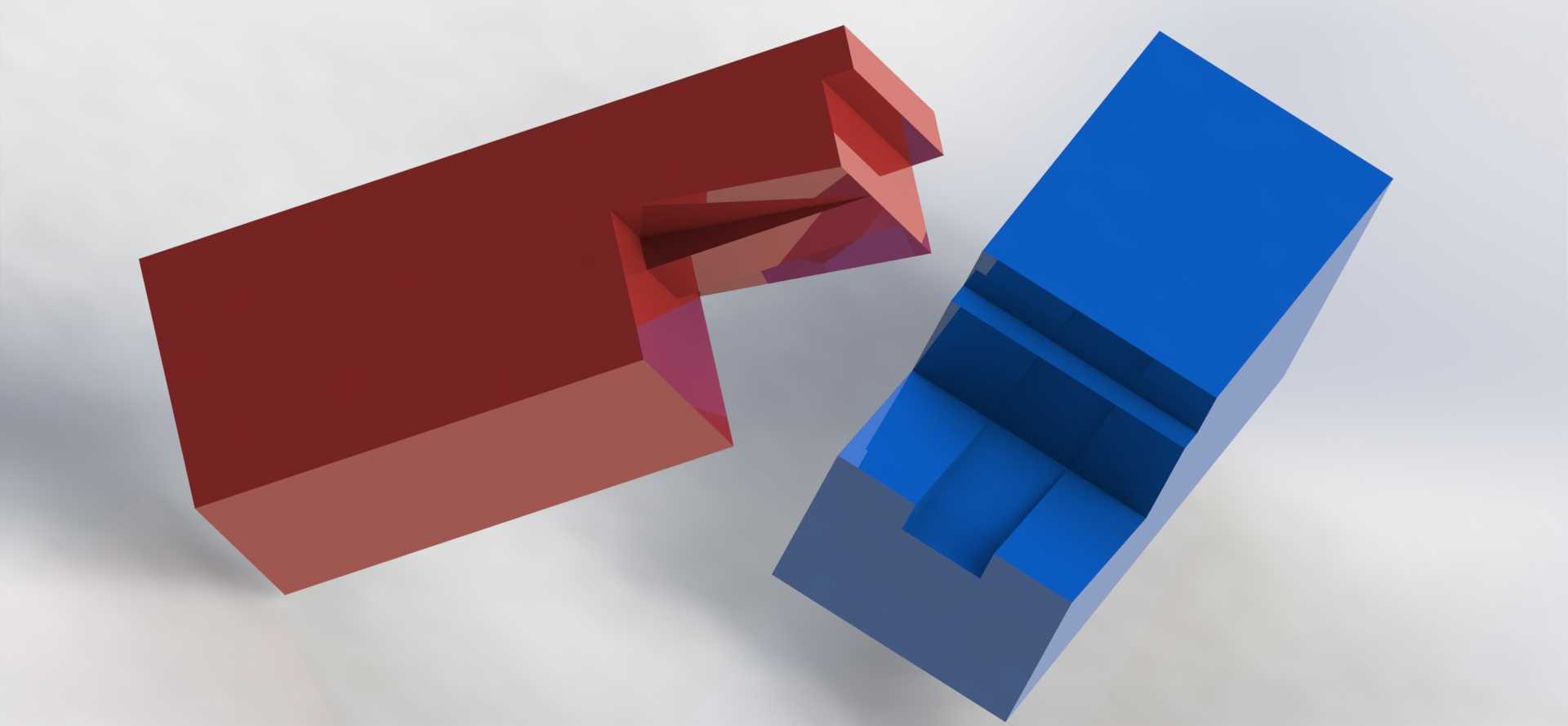

　　这类斜向嵌合的对接结构，在工装夹具定位、非标设备框架拼接、小型输送线导轨对接场景中十分常见，区别于直插式平面对接结构，斜向的咬合面能在承受横向剪切力时分散应力，避免对接处出现应力集中导致的崩边或错位。从结构设计逻辑来看，两个对接块的咬合面采用阶梯式斜切设计，而非单一斜面，这样的设计一方面能在装配时起到导向作用，不需要额外的定位销就能快速对齐，另一方面多阶的咬合面能增大接触面积，提升连接后的抗扭性能，在设备频繁启停产生振动的工况下，不会出现对接面松脱移位的问题。

　　在实际设备装配场景中，这类结构常被用在模块化设备的框架拼接段，比如自动化生产线的型材对接工位、工装板的拼接定位处，不需要额外打大量连接螺丝就能实现快速对位，后期维护拆解也十分方便。设计时需要重点控制斜缝的配合公差，咬合面的单边间隙通常控制在0.02-0.05mm之间，间隙过大会导致对接后存在旷量，影响整体框架的装配精度，间隙过小则会在装配时出现卡滞，尤其是在车间环境存在少量切屑、灰尘的工况下，过小的配合间隙很容易因为异物嵌入导致无法装配到位。

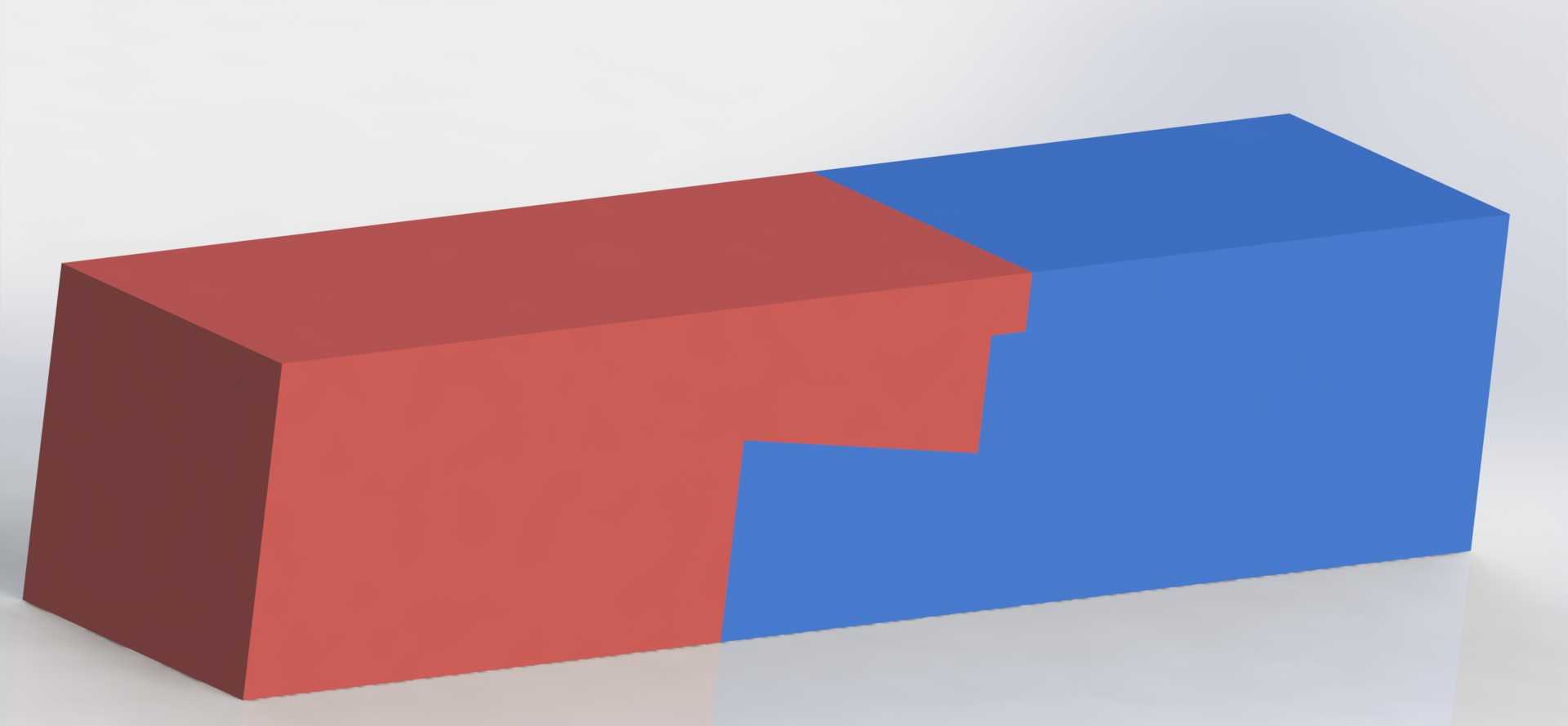

　　从外形安装边界来看，两个对接块的外部轮廓保持齐平，拼接完成后外表面没有突出的连接结构，不会干涉周边其他零部件的安装，外部整体为规整的长方体结构，方便在外侧加装固定压板或者焊接补强板。咬合面的斜向角度通常设置在45度到60度之间，角度过小会导致咬合深度不足，抗剪切能力下降，角度过大则会失去斜向导向的优势，装配时需要精准对齐才能卡入，失去快速对接的设计意义。

　　在功能特性上，这种斜缝对接结构不需要额外的连接辅件就能实现两个构件的准确定位，对接完成后能同时限制三个轴向的相对位移，相比平面对接需要额外加装定位销、角码的方案，能减少零部件数量，降低装配工时。在一些需要频繁拆装的模块化设备上，这类结构的优势更加明显，反复拆装也不会出现定位精度下降的问题，因为咬合面是整体加工成型的，不存在连接件磨损导致的精度损失。

　　设计这类结构时，还要考虑加工工艺的可行性，咬合面的阶梯转角处需要设置微小的工艺倒角，避免铣加工时出现刀具让刀导致的转角处残留凸台，影响两个构件的完全贴合。同时斜向配合面的表面粗糙度不需要过高，Ra3.2就能满足使用需求，过高的表面要求会提升加工成本，反而不利于批量生产应用。在承受较大载荷的应用场景中，可以在对接完成后在两个构件的外侧加装横向的锁紧螺丝，进一步提升连接的可靠性，此时斜缝结构主要承担定位功能，锁紧螺丝承担拉紧固定的作用，两者配合能兼顾装配效率和连接强度。

　　在实际选型应用中，需要根据对接部位承受的载荷大小调整咬合阶梯的数量，载荷较小时可以采用单阶斜面对接，结构更简单加工更快，载荷较大时采用多阶阶梯咬合，分散接触面的压应力，避免长期受力出现接触面压溃变形的问题。这类结构也常被用在各类模具的模架拼接、治具的分体加工场景中，对于尺寸较大的构件，受加工设备行程限制无法整体加工时，就可以采用这种斜缝拼接的方式分体加工后组装，既能满足大尺寸构件的使用需求，又能降低加工难度，控制加工成本。
