互锁式多棱柱星形连接结构件

　　在模块化桁架搭建、展览展示框架组装、轻型工装支撑体系以及创意装置拼接场景中，这类互锁式多棱柱星形连接结构件常作为多杆件交汇节点的核心受力部件使用，区别于传统的螺栓紧固、焊接固定的节点形式，该结构依靠自身几何形态的互锁咬合实现多方向杆件的稳定拼接，无需额外辅助紧固件即可完成节点的初步定位与受力传递，在需要快速拆装、反复周转使用的临时支撑结构、模块化展架体系中应用优势明显。从实际使用场景来看，这类连接件常被用于多根杆件呈空间交错排布的节点位置，可同时承接来自三个及以上不同方向杆件的载荷，将分散的杆件受力均匀传导至整个结构体系，避免单根杆件端部出现应力集中问题，在轻型仓储货架的扩展节点、创意装置的空间拼接节点、

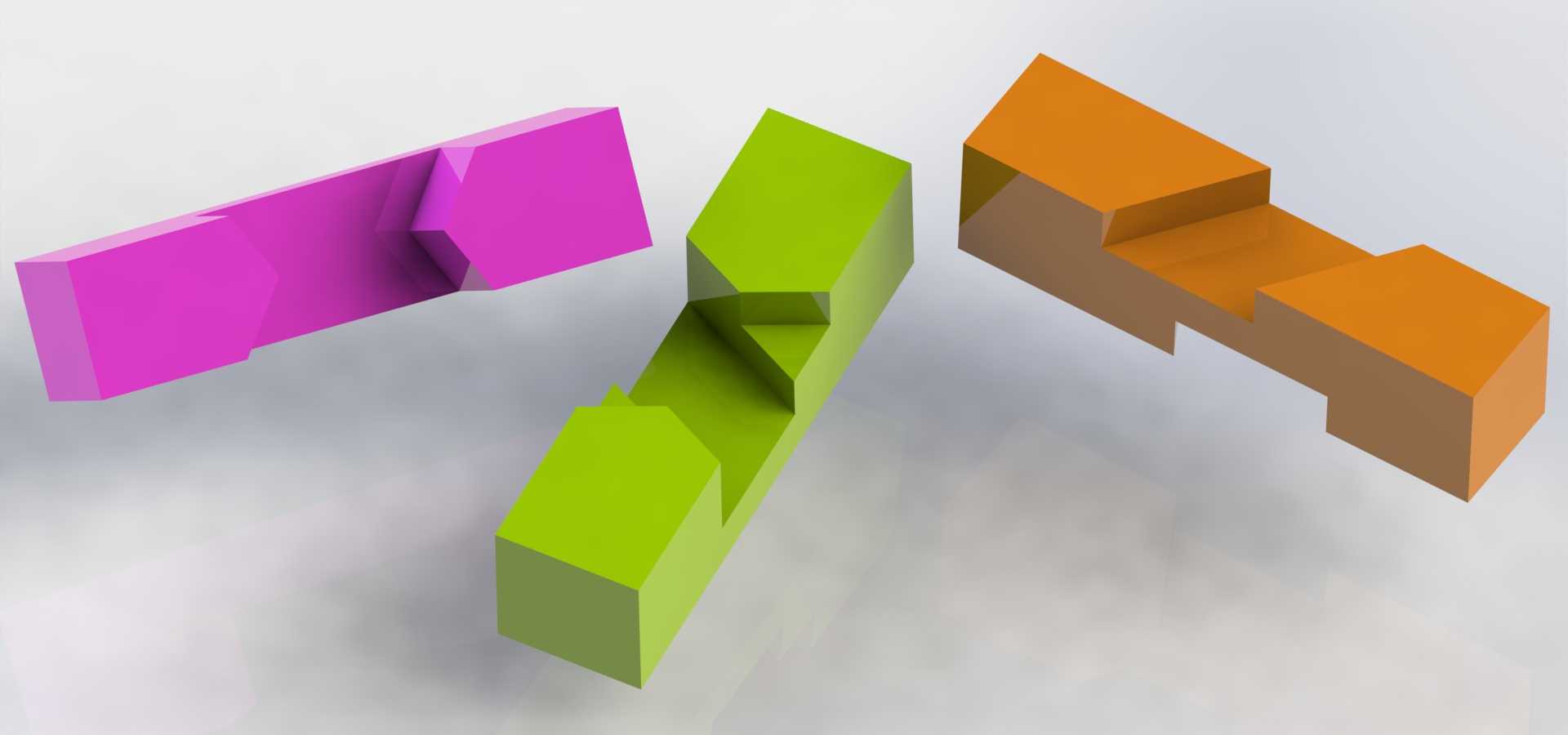

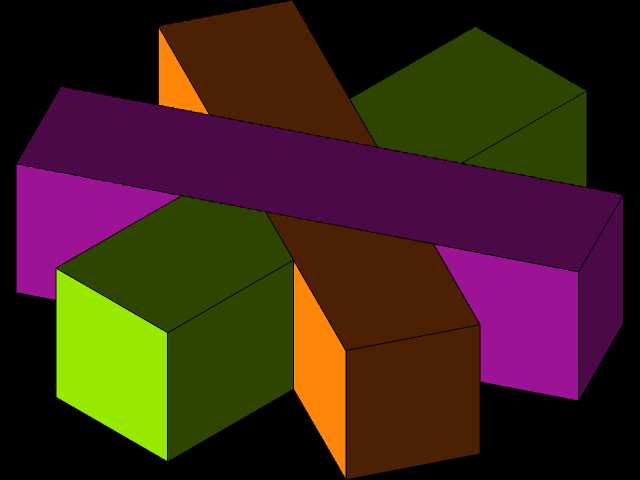

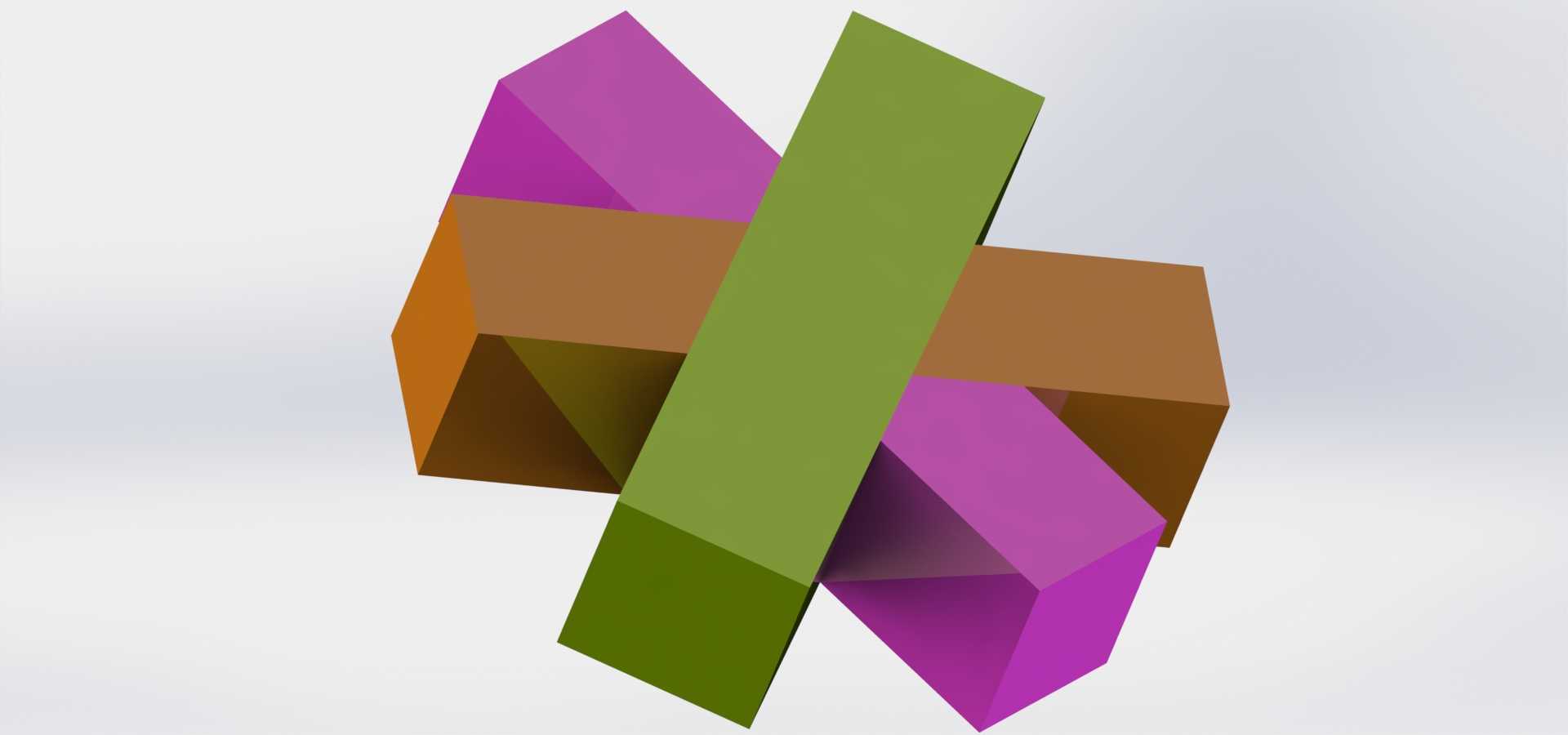

　　教学演示用几何结构模型中都能见到这类结构的应用。设计这类结构时，首先要明确交汇杆件的截面形态与空间排布角度，本次呈现的连接件适配截面为矩形的杆件，三个杆件沿空间正交方向呈交错互锁排布，每根杆件的连接段都做了精准的几何切槽处理，切槽的深度、宽度与对应杆件的截面尺寸完全匹配，装配时三个构件沿各自轴向推入即可完成咬合，无需额外粘接或紧固即可形成稳定的空间节点，不会出现沿杆件轴向的窜动问题。从结构受力特性来看，互锁结构的接触面均为平面贴合，受力时载荷通过贴合面均匀传递，相比点接触、线接触的连接形式，接触应力更小，结构整体抗形变能力更强，在承受静态竖向载荷时，互锁面的摩擦力可抵消大部分横向剪力，避免节点出现松脱错位。考虑实际安装边界，

　　这类连接件的外形尺寸完全由适配杆件的截面尺寸决定，设计时需保证每个互锁构件的切槽位置公差控制在合理范围，切槽过松会导致节点晃动，装配后整体结构刚度不足；切槽过紧则会导致装配难度提升，反复拆装后易出现接触面磨损，影响连接精度。在实际选型应用时，需先确认交汇杆件的空间夹角、截面尺寸以及节点所需承受的最大载荷，若用于承载要求更高的结构场景，可在互锁装配完成后在节点位置增加横向销钉做进一步紧固，提升节点的抗扭、抗剪能力。这类互锁连接结构的设计核心在于几何形态的精准匹配，建模过程中需反复校验三个构件的装配干涉情况，确保每个构件在装配路径上无阻碍，装配完成后所有贴合面完全贴合，无多余间隙，同时要考虑加工可行性，切槽的角度、

　　深度需适配常规的机加工工艺，避免出现无法加工的封闭内腔或过小的工艺圆角。在实际设备组装中，这类星形连接节点可大幅提升多杆件交汇位置的装配效率，相比传统的角码连接、焊接节点，无需做表面防腐处理，拆装后可重复使用，尤其适合需要频繁调整结构形态的临时装置、教学模型以及创意展示结构，在降低装配成本的同时，也能保证结构整体的外观一致性，不会出现外露的螺栓头、焊疤等影响外观的结构。
