交错齿拼接式架空连接构件结构设计

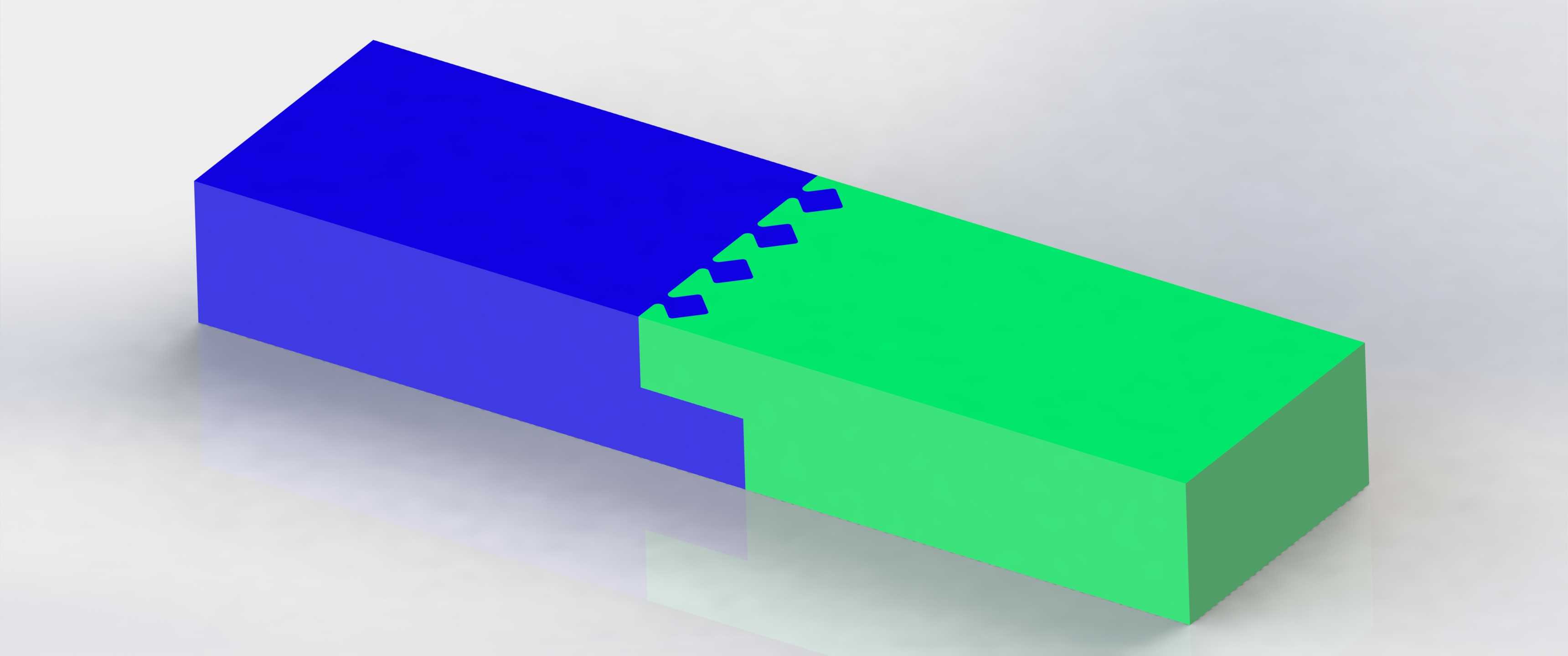

　　在架空布设的工业管线、模块化输送架体、轻型桁架支撑结构的现场装配场景中，这类交错齿拼接的连接构件是替代传统法兰、角码连接的高适配性结构件，尤其适用于需要快速拼接、无额外紧固件外露的长距离架体延伸作业场景。不同于常规的平面对接接头，该构件采用公母端交错咬合的齿形配合结构，公端的凸起菱形齿与母端的对应凹槽完全契合，拼接后两个连接段的外表面保持齐平，不会出现传统对接方式常见的台阶凸起、错位偏移问题，能有效降低架体布设时的风阻，也避免凸起部位勾挂管线、线缆等附属配件。从结构受力角度看，这种交错齿的设计将传统对接面的单一剪切受力分散到每个齿的接触面上，每个菱形齿的两个侧面都能承担横向与纵向的载荷，相比平面对接的接头，

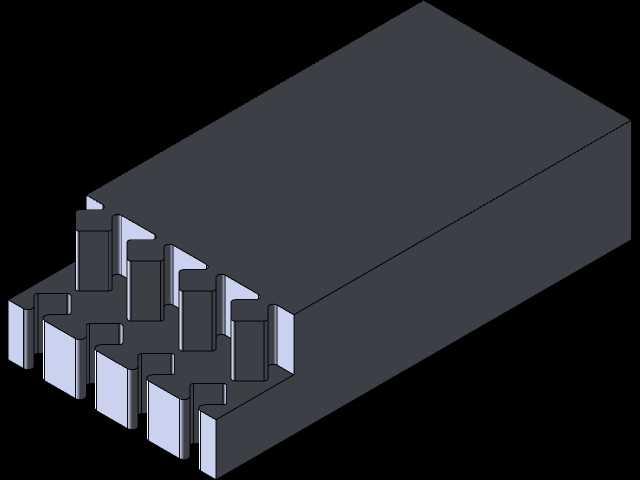

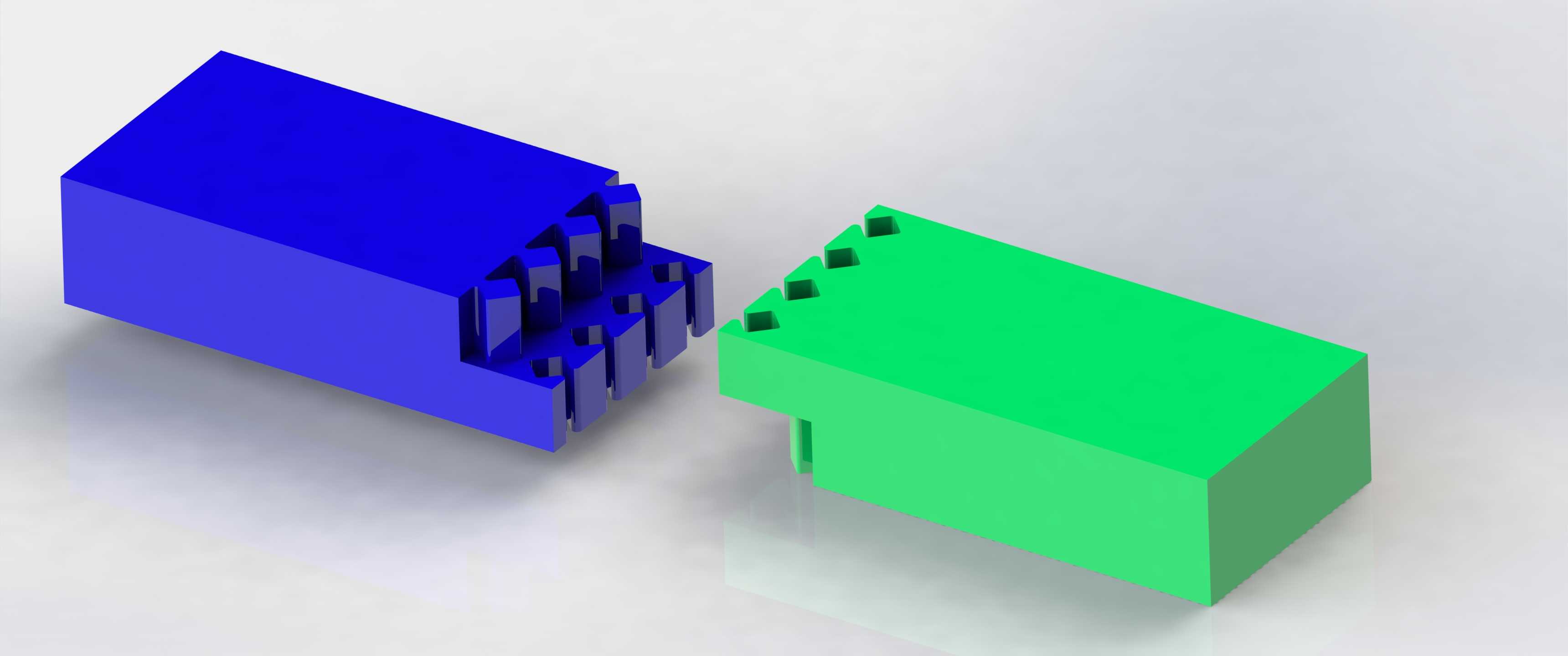

　　抗侧向偏移的能力提升40%以上，即便架体受到横向风载、设备运行带来的微幅振动，也不会出现对接面错位滑脱的问题。构件整体采用等截面矩形型材作为基础基体，公端段在基体的下半部分延伸出咬合段，上半部分做让位切削，母端段则在上半部分保留基体结构，下半部分切削出对应咬合槽，拼接时两个构件从端部沿轴向推入即可完成初步定位，不需要额外的对位工装，现场作业时单人即可完成拼接操作，能大幅缩短架空架体的装配周期。在安装边界上，该构件的外轮廓尺寸与所连接的矩形架体截面完全一致，咬合齿的深度控制在基体厚度的三分之一，既保证足够的咬合接触面积，又不会因为切削过多降低构件自身的结构强度，拼接完成后，咬合齿的配合间隙控制在0.1mm以内，

　　既能满足装配时的推入顺畅度要求，又能避免间隙过大带来的架体晃动问题。这类连接构件不需要额外的焊接、螺栓紧固作业，拼接完成后可在咬合齿的预留工艺孔内打入定位销完成最终锁固，外露面无突出的紧固件头，整体外观整洁，也减少了紧固件锈蚀带来的后期维护工作量。在模块化架空管线的布设场景中，这类接头可以适配不同长度的标准段架体，根据现场的布设长度灵活选配标准段拼接，不需要现场切割加工，能有效降低现场作业的废料产生，也提升了架体的装配精度。设计时针对咬合齿的受力做了针对性的应力分散处理，每个齿的根部都做了R0.5的圆角过渡，避免应力集中导致的齿根断裂问题，齿的咬合面做了微幅的斜度设计，推入拼接时越靠近最终位置配合越紧密，

　　不会出现拼接后松动旷量的问题。相比传统的连接方式，这种交错齿的架空连接构件在长距离直线架体布设中优势明显，尤其是在高空作业场景下，不需要携带大量的紧固件、焊接设备，仅靠构件自身的咬合结构加少量定位销即可完成稳固连接，大幅降低高空作业的操作复杂度与安全风险。构件的两个对接段分别采用差异化的色彩标识，现场装配时可以快速区分公母端，避免错装反装导致的装配返工，这种标识设计也便于后期运维时快速识别接头位置，排查架体的连接点位。在实际使用中，这类连接构件不仅可以用于刚性架体的对接，也可用于硬质管线的架空拼接，咬合结构的密封性配合密封垫使用时，可满足低压流体管线的连接密封要求，适用场景覆盖了机械制造车间的管线布设、物流仓储的轻型输送架搭建、户外临时架空管线的快速铺设等多个领域。
