凹凸互嵌式双块对接拼接连接结构

　　这类嵌合对接结构在非标自动化线体的型材拼接、小型工装夹具的模块快换、输送线侧边挡条的分段对接场景中十分常见，相比传统的螺栓外露连接，它的拼接面没有突出的紧固件，对接完成后外表面齐整，不会在物料输送过程中勾挂包装袋、线缆等易缠绕物件，在食品包装线、电子元件输送线的工位段拼接中优势明显。设计这类结构时，首先要考虑两个嵌合块的配合公差，凹凸配合面的单边间隙通常控制在0.05-0.1mm之间，间隙过小会导致装配时卡滞，尤其是在车间有少量粉尘、切削液残留的工况下，微小的杂物就会让两个块体无法完全嵌合到位；间隙过大则会出现对接后错位，两个块体的外表面出现台阶差，影响后续安装在其上的导轨、挡条等配件的平面度。从结构外形来看，

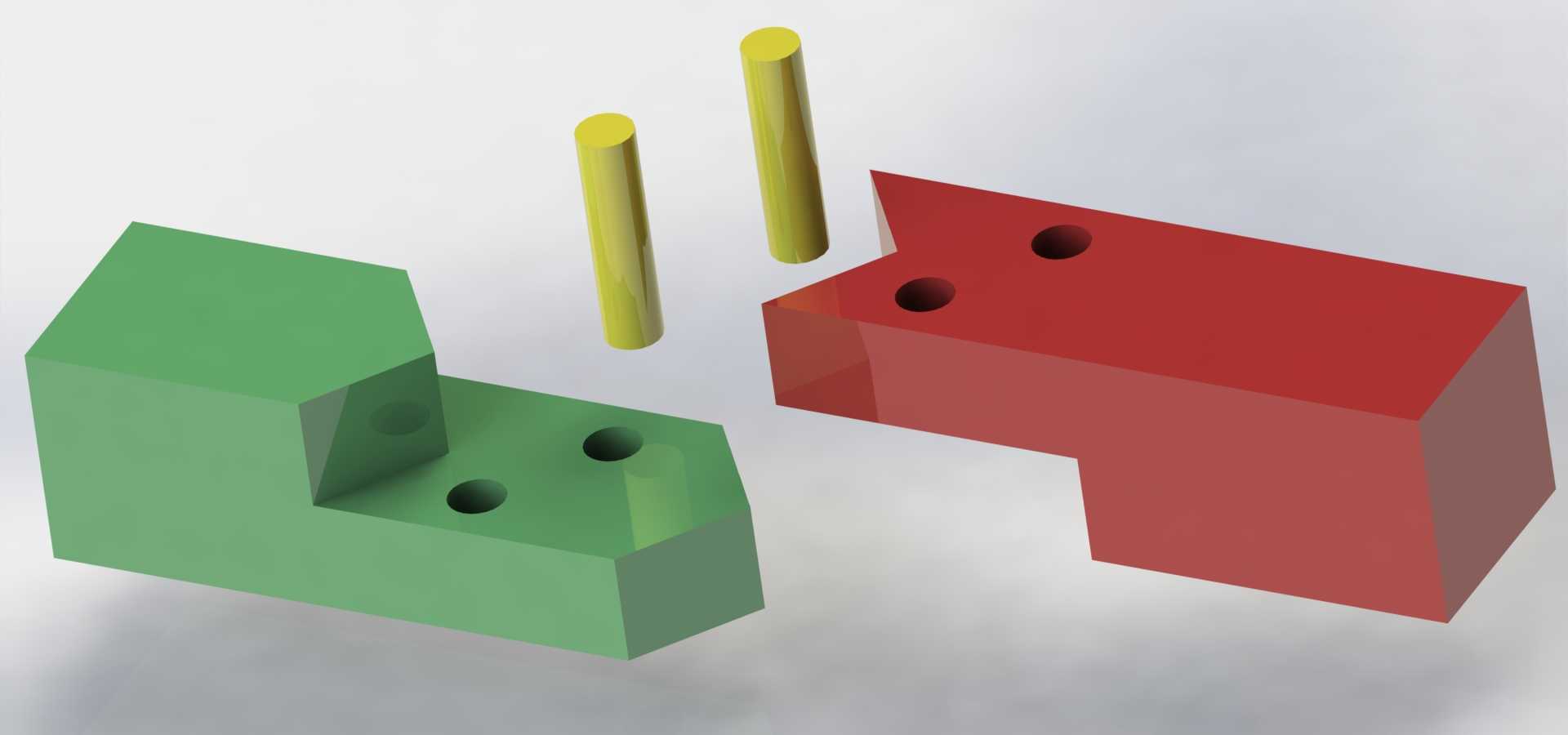

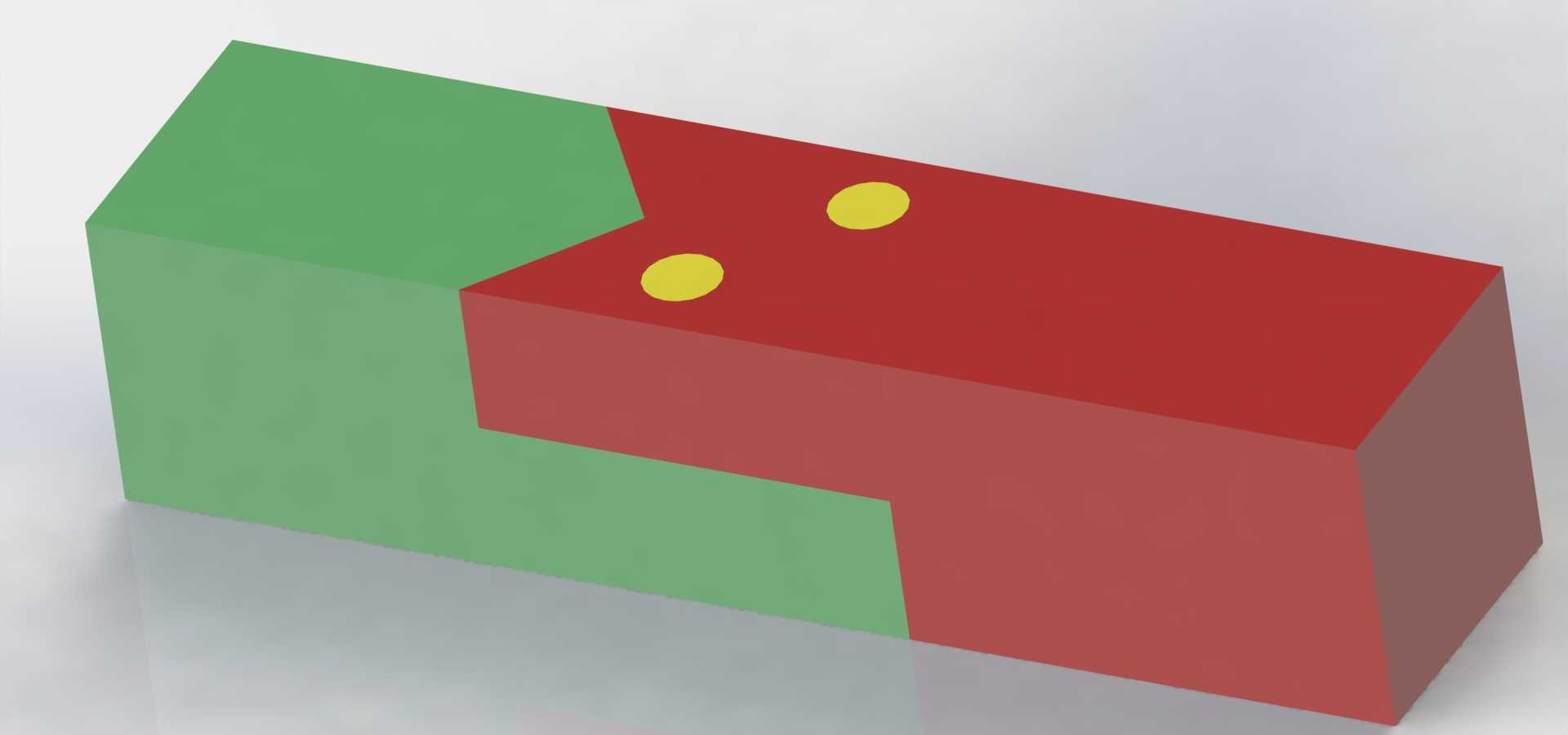

　　两个块体均为矩形截面的长条块体，其中绿色块体的对接端加工出L型的凸台结构，红色块体的对接端加工出匹配的L型凹槽，嵌合后两个块体的上下、左右方向都被互相限位，不会出现横向的窜动，配合端面的两个定位销孔（也就是模型上的两个黄色圆形特征），穿入定位销后就能完全限制两个块体的相对转动与轴向窜动，不需要额外加工复杂的锁紧结构就能实现可靠连接。在安装边界上，这类结构的整体外轮廓和同规格的矩形条材完全一致，不需要在对接位置预留额外的螺栓安装操作空间，在设备内部空间紧凑、操作空间狭窄的位置，比如设备框架的内侧横撑、防护罩内部的支撑筋拼接，工人不需要伸手到狭窄空间内拧螺栓，只需要将两个块体沿嵌合方向推入，再打入定位销就能完成安装，

　　后期维护拆卸时也只需要敲出定位销就能分离两个块体，维护效率比传统螺栓连接提升40%以上。设计过程中还要考虑嵌合面的受力方向，L型的嵌合台阶要正对结构受力的剪切方向，比如用于支撑水平负载的横撑对接，台阶的承力面要设置在垂直方向，让负载的重力直接压在台阶的接触面上，而不是让定位销承受全部剪切力，这样能大幅提升结构的承载能力，避免长期负载下定位销变形导致的结构错位。另外，两个块体的嵌合导入端要加工15度左右的导入倒角，装配时不需要完全精准对齐就能顺着倒角滑入配合位置，降低现场装配的对位难度，尤其是在高空安装设备框架、视线受阻的设备内部安装时，倒角的导入作用能大幅降低装配的时间成本。这类结构也可以根据实际使用场景调整嵌合的台阶尺寸，

　　当用于大负载的机架拼接时，可以加大L型台阶的咬合深度，提升接触面积来分散受力；当用于轻载的防护罩、装饰性盖板拼接时，可以适当减小台阶尺寸，减少加工量降低生产成本。在加工工艺上，这类嵌合结构的配合面可以采用铣削一次加工成型，不需要二次装夹，能有效保证配合面的位置精度，避免多次装夹带来的形位公差超差问题，两个定位销孔可以在两个块体嵌合到位后配钻配铰，保证销孔的同轴度，让定位销安装后受力均匀，不会出现别劲的情况。
