拼接式互锁对接插头结构设计

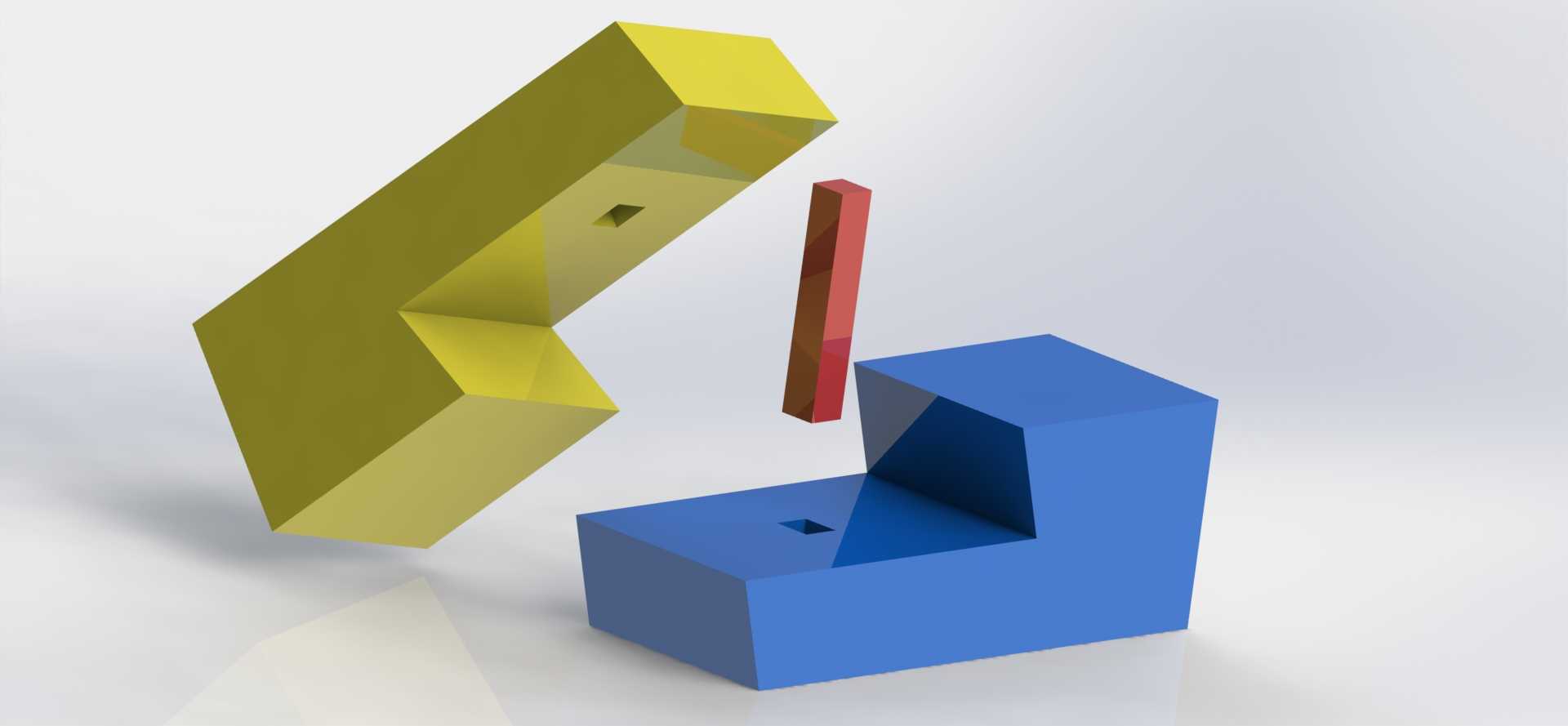

　　这类互锁对接结构常出现在模块化设备的快装工位上，比如自动化生产线的工位治具拼接、小型模块化输送单元的对接、工装夹具的快速组合场景里，核心作用是实现两个独立模块的无额外紧固件快速嵌合，避免对接后出现横向、纵向的错位松脱，不需要额外打螺丝或者装卡扣，靠自身结构的咬合就能完成定位锁止。从结构形态上看，两个对接单元分别做了互补的凹凸嵌合结构，其中黄色单元的下部做了内凹的直角缺口，蓝色单元对应位置做了匹配的外凸直角台，嵌合时两个面完全贴合，接触面积覆盖整个对接立面，相比单点卡扣的连接方式，整面嵌合的抗剪切能力更强，能承受模块对接后传递的横向载荷，不会因为设备运行的轻微振动出现松脱。设计时首先要考虑的是安装边界的适配性，

　　这类互锁结构的整体外形为规则长方体，两个单元的总长度、宽度、高度在嵌合后保持齐平，没有外凸的锁止结构，不会占用额外的安装空间，适合在排布紧凑的模块化设备里使用，相邻模块安装时不会因为锁具突出产生干涉。对接导向的设计也做了简化处理，嵌合面的边缘做了微小的倒角，不需要高精度对位就能顺着倒角滑入嵌合位置，现场装配时不需要借助辅助工具，徒手就能完成对接，能大幅缩短模块化设备的现场组装时间。功能特性上，这种互锁结构除了基础的连接定位作用，还自带防呆属性，两个单元只有在正确的朝向对位时才能完全嵌合，反向或者错位摆放时会因为结构干涉无法拼合，能避免现场装配时出现接反的问题，降低装配出错的概率。结构的受力设计也做了针对性优化，

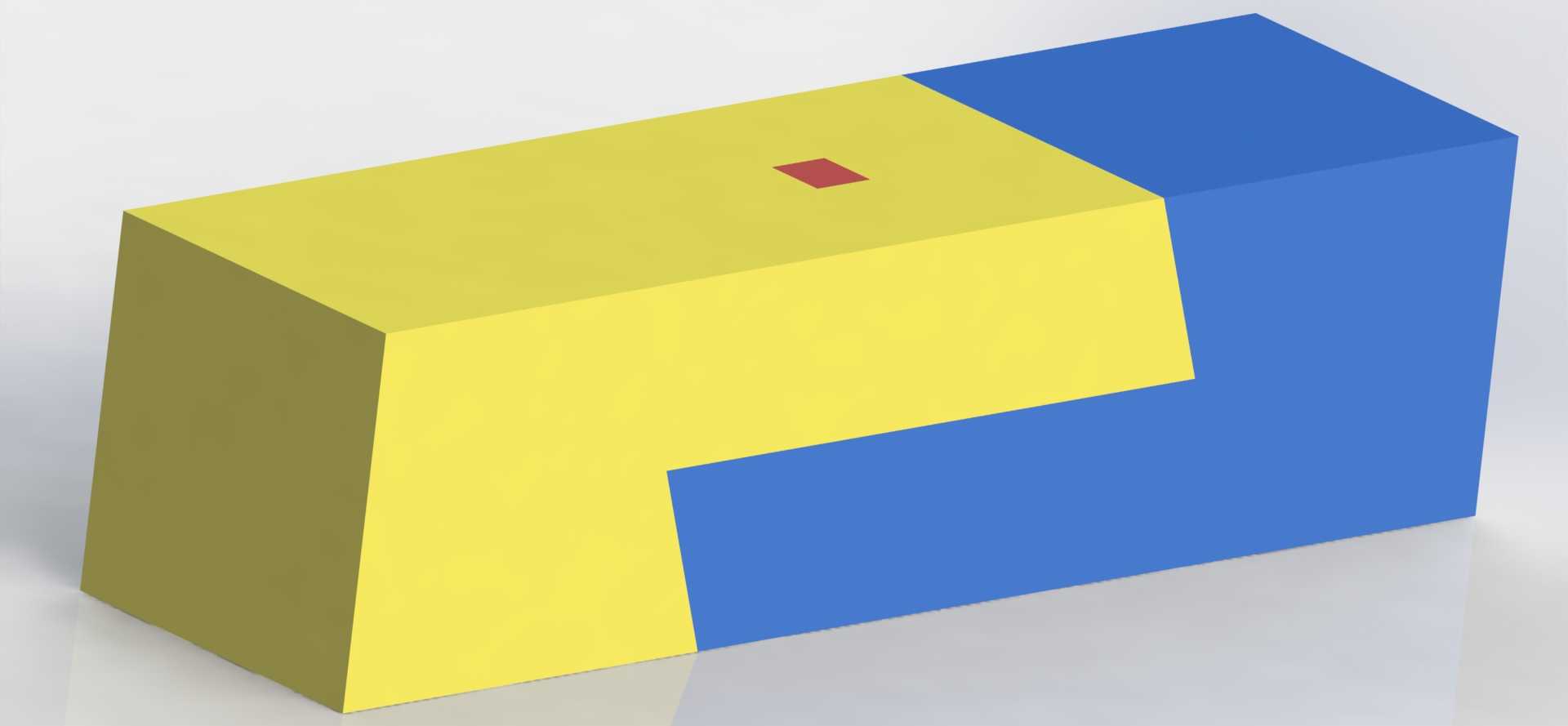

　　嵌合后的咬合面垂直于模块分离的受力方向，当两个模块受到向外的拉力时，凹凸结构的直角面会直接承受拉脱力，相比斜面卡扣的受力形式，直角咬合不会因为拉力产生分力导致松脱，锁止的可靠性更高。在实际应用场景里，这类互锁插头结构也常被用在小型电气模块的外壳对接、气动管路的集成模块连接、教具类拼装机械的结构组合中，不需要额外的锁止零件，减少了装配时的零件管理成本，也避免了小零件脱落丢失导致的装配故障。设计建模时需要重点控制凹凸配合的公差，嵌合面的间隙要控制在合理范围，间隙过大会导致对接后出现旷量，模块拼接后定位精度不足，间隙过小则会导致装配难度提升，低温环境下材料出现轻微膨胀时还会出现嵌合卡死的问题。另外结构顶面的红色标识点是对位标记，

　　装配时两个单元的标记点对齐后即可推入嵌合，进一步降低了现场装配的对位难度，即使是没有经过专业培训的操作人员，也能快速完成对接操作。这类互锁结构没有易损的弹性零件，反复插拔对接也不会出现结构疲劳失效，使用寿命远高于带弹性卡扣的连接结构，适合需要频繁拆装重组的模块化设备场景，比如可重组的柔性生产线、临时搭建的展会展示设备、可变换形态的教学实训装置等，能承受数百次的反复对接拆装而不降低锁止精度。
