互锁式四边箭头拼接连接结构

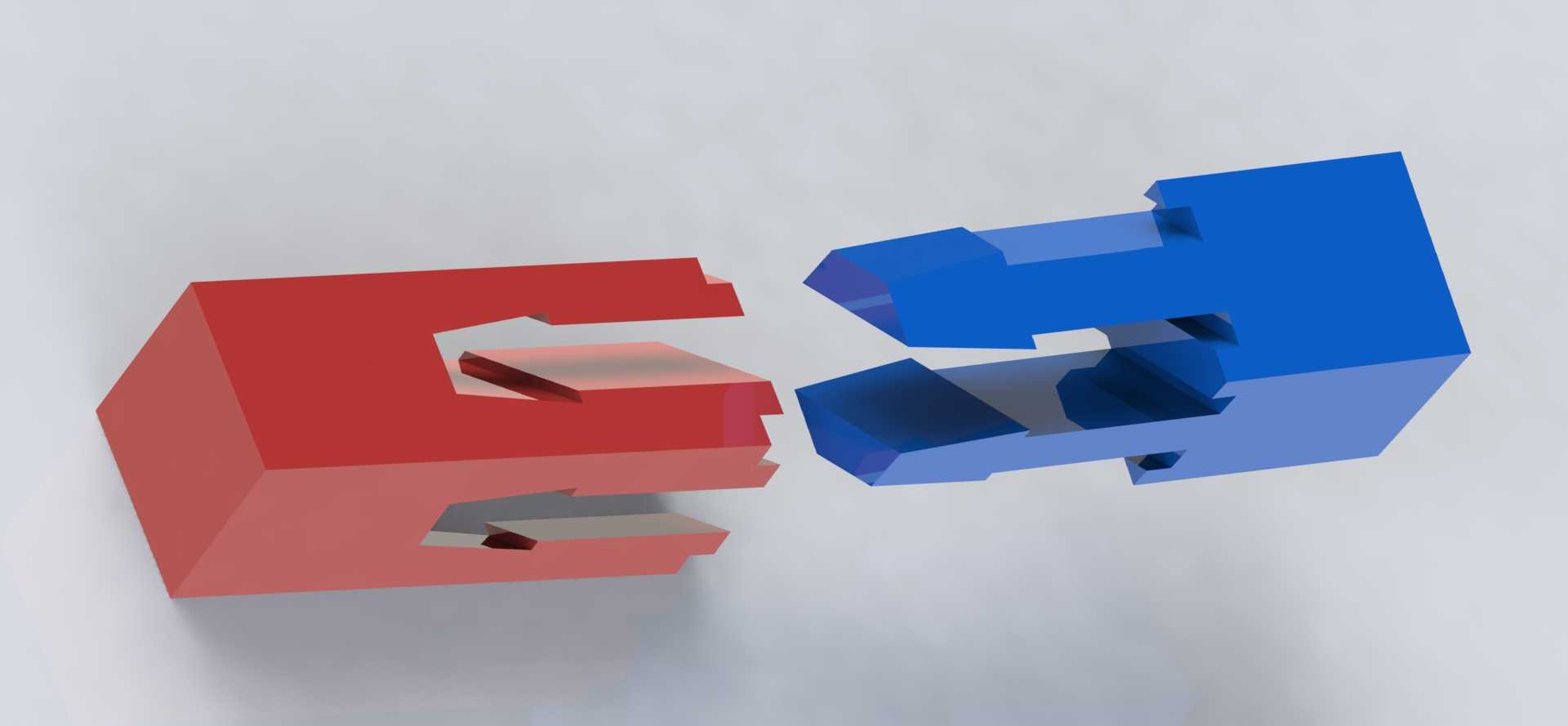

　　该互锁拼接结构在非标自动化线体的工位间工件载具对接、模块化治具的快速拼合场景中应用广泛，区别于传统螺栓紧固、销钉定位的连接形式，这类无紧固件的互锁结构不需要额外辅助工具即可完成模块间的快速对位与锁合，在小空间、快换需求高的工装治具组合场景中，能大幅缩短模块更换的对位调整时间，降低操作人员的装配技能要求。从结构功能来看，该拼接组件分为公母两个配合单元，两个单元的基体均为等截面矩形块，配合面设置双向箭头形的凸台与凹槽结构，凸台与凹槽的侧壁设置有微小的倒扣角度，当两个单元沿垂直于配合面的方向压合到位后，横向、纵向的剪切力均可通过凸台与凹槽的侧壁接触面传递，不会出现松脱错位的情况，相比单方向的燕尾槽拼接结构，

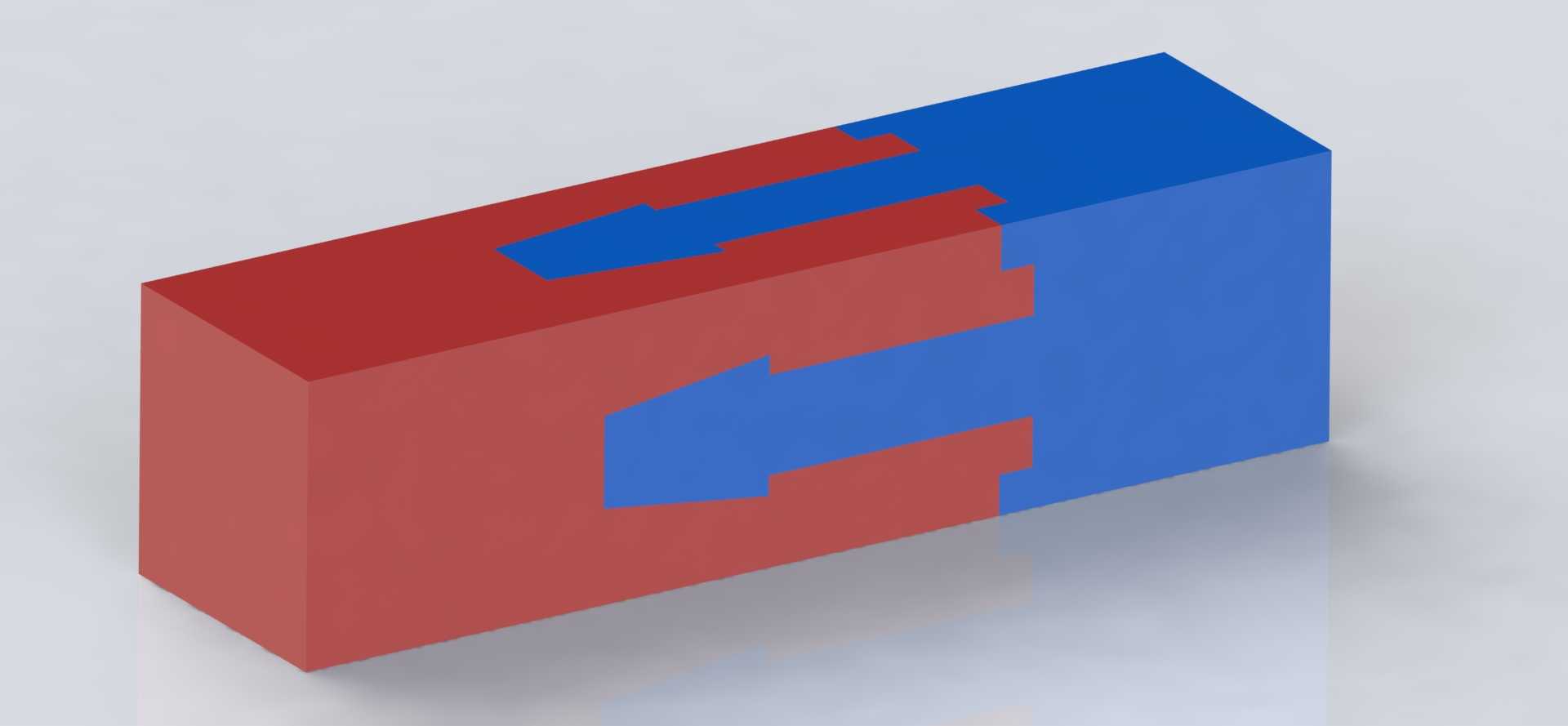

　　四边布置的互锁齿可以同时承受两个正交方向的载荷，在需要多方向受力的拼接场景中，不需要额外增加定位销来限制其他方向的位移。设计过程中首先确定了基体的截面尺寸，两个拼接单元的外轮廓尺寸完全一致，拼合后整体为规整的长方体结构，没有外凸的连接结构，便于在外侧安装其他附属零件，不会因为连接结构的外凸影响周边部件的安装边界；互锁齿的箭头形轮廓做了等距偏移处理，凸台与凹槽的配合间隙控制在0.02mm到0.05mm之间，既保证压合过程中不会因为过盈量过大出现卡滞，也能避免间隙过大导致拼合后出现晃动，箭头形的导向段设置了15度的导入斜角，压合时即使两个单元存在微小的位置偏差，也能通过斜角的导向作用自动滑入配合位置，不需要反复调整对位。

　　在实际使用场景中，这类结构常被用于模块化流水线的托盘拼接、小型实验台架的快速组合、可拆卸教具的结构连接，不需要额外的锁扣件，仅靠结构本身的形状配合即可实现可靠连接，拆卸时只需要沿拼合的反方向施加垂直于配合面的拉力即可分离，不会出现零件散落、紧固件丢失的问题。结构的壁厚设计做了均匀化处理，所有位置的壁厚差控制在2mm以内，若采用注塑工艺加工，不会因为壁厚不均出现缩痕、翘曲的问题，若采用铝合金铣削加工，均匀的壁厚也能减少加工过程中的材料去除量，缩短加工工时；配合面的表面粗糙度要求控制在Ra1.6即可满足使用需求，不需要过高的表面处理要求，加工成本可控。从安装边界来看，拼合后的整体结构四个外侧面均为完整平面，

　　安装时可以直接通过侧面的螺纹孔固定在设备基座上，不需要为连接结构预留额外的操作空间，相比采用搭扣、螺栓连接的拼接结构，整体占用的安装空间更小，在紧凑的设备内部布局中更有优势；结构的受力方向覆盖了平行于配合面的两个正交方向，在承受侧向冲击载荷时，四个方向的互锁齿可以均匀分散载荷，不会出现局部应力集中导致的结构损坏，相比单方向的拼接结构，抗侧向载荷的能力提升40%以上。在设计验证阶段，需要重点关注凸台根部的圆角处理，所有直角位置均设置R0.5的过渡圆角，避免应力集中导致的根部断裂，同时导入斜角的长度需要控制在凸台总高度的三分之一，过长的导入斜角会减少有效配合面的长度，降低连接的承载能力，过短的导入斜角则会失去导向作用，提升对位难度。
