拼接式端部互锁连接结构

　　这类互锁拼接结构常出现在模块化快装工装、拼接式承载基座、快速对接的型材组件当中，区别于传统螺栓紧固的连接形式，它依靠两个配合件自身的轮廓咬合实现锁止，不需要额外的紧固件就能完成两个分体部件的端部对接，在需要快速拆装、反复组合拆分的设备场景里，能大幅缩减装配与拆解的工时。从实际使用的工况来看，这类结构多用于需要现场快速拼接的临时承载台、模块化治具基板、分块式防护围挡的端部对接位置，装配时只需要将两个部件沿对接方向推合，轮廓的凹凸卡位就能自动嵌入锁合，不需要额外对准螺栓孔、拧紧紧固件，对现场装配人员的操作技能要求更低，也不会出现紧固件丢失、滑牙导致连接失效的问题。

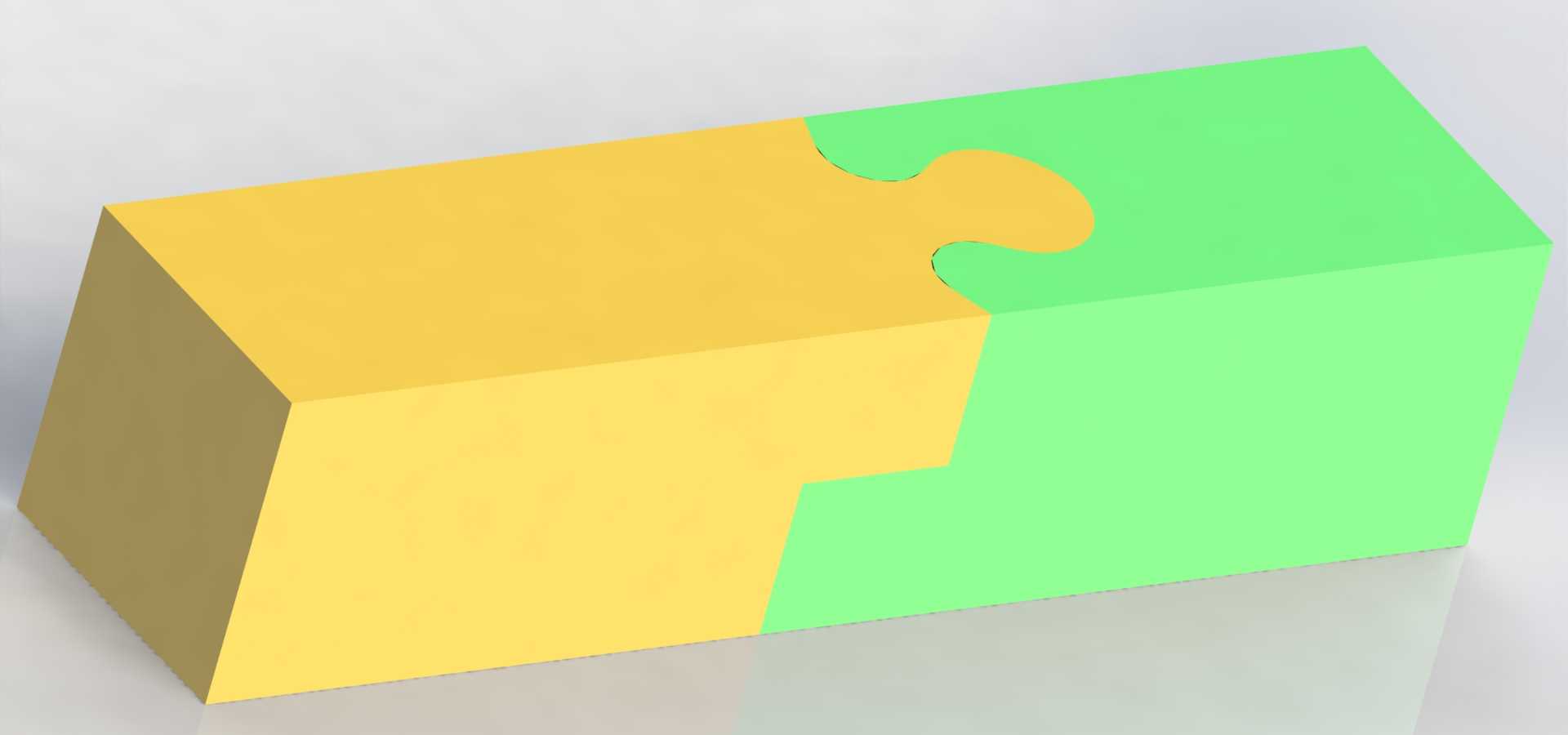

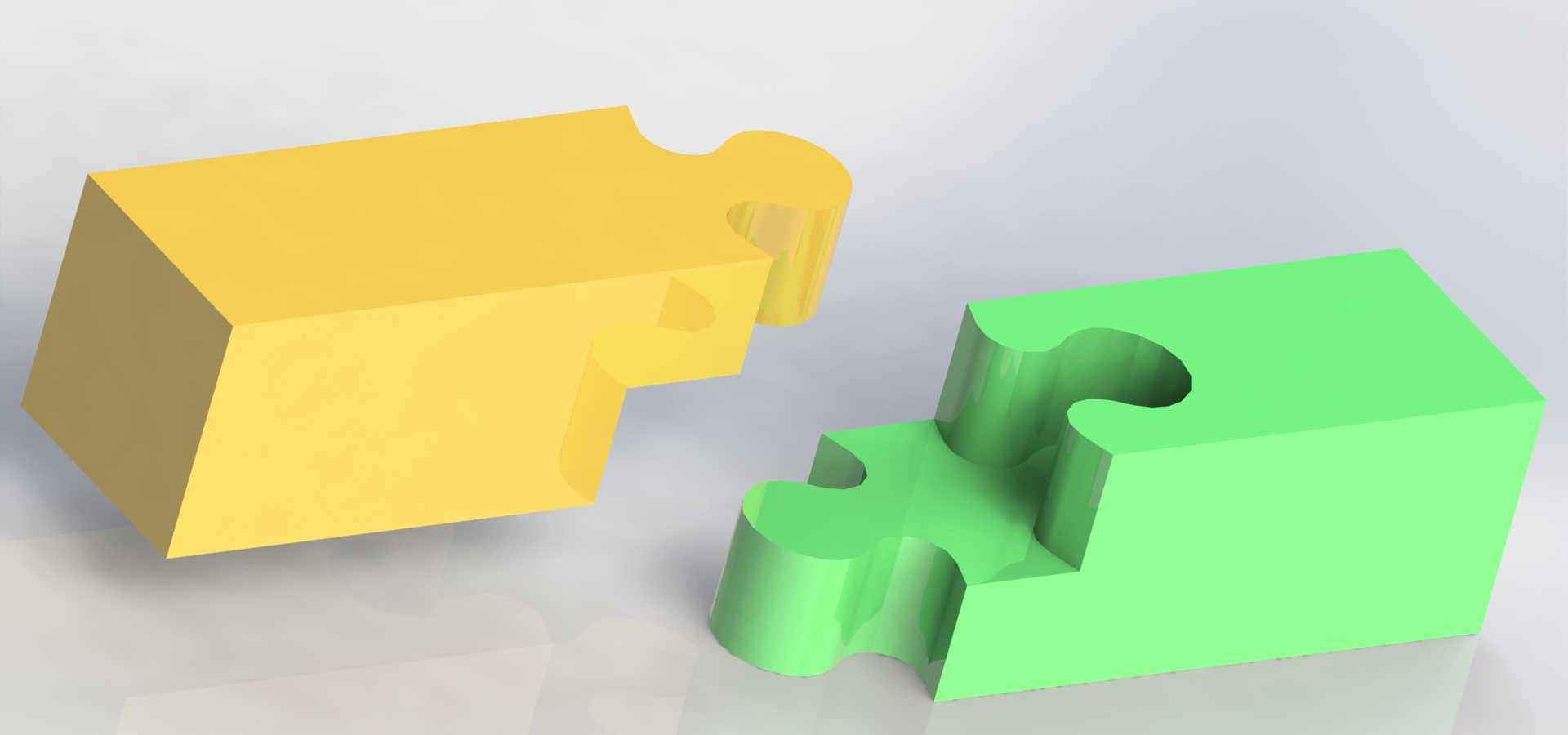

　　设计这类结构的时候，首先要考虑咬合面的受力方向，日常使用中连接部位承受的横向剪切力、纵向拉脱力都要通过咬合的轮廓面传递，所以凹凸配合的卡位轮廓做了阶梯式的错层设计，不是单一的弧形卡口：靠近外侧的弧形凸台主要承担初始定位与拉脱方向的限位，内侧的阶梯直面则承担剪切方向的载荷，两个配合面的接触区域做了微小的拔模斜度，既保证推合的时候能顺畅滑入卡位，又不会因为配合间隙过大出现连接后晃动的问题。两个对接块的外形为等截面的长方体结构，对接完成后整体外表面保持齐平，没有突出的连接耳或者紧固件端头，不会在组件外侧形成勾挂、干涉的凸起，适配需要平整外表面的安装场景。

　　从安装边界来看，单个分体块的对接端面轮廓完全匹配，不需要在对接位置预留额外的紧固件安装空间，两个部件拼接后的整体外形尺寸和同规格整料的外轮廓完全一致，替换原有整段构件的时候不需要调整周边的安装位，能直接替换原有一体式的端部构件。咬合轮廓的间隙控制在0.1mm以内，既保证装配时的顺畅度，又能控制连接后的窜动量，在承受常规设备振动的工况下，不会因为振动出现卡位松脱的情况。和传统的端部连接形式相比，这种互锁结构不需要在连接部位打孔、攻丝，不会破坏构件本身的截面强度，两个分体件的受力通过整个咬合面均匀传递，不会出现螺栓孔位置应力集中导致的构件断裂问题。在需要频繁拆分重组的工装场景里，这类结构的连接寿命远高于螺栓连接，不会因为反复拆装出现螺纹磨损，只要咬合轮廓没有出现磕碰变形，就能反复实现可靠的锁合对接。实际建模过程中，配合面的轮廓做了等距偏移处理，保证凹凸部分的配合间隙均匀，转角位置都做了微小的圆角过渡，避免应力集中导致的卡位崩裂，同时也能减少装配时的磕碰卡滞。这类结构也可以拓展应用在拼接式物料托盘、分块式模具垫板的端部连接上，根据实际承载需求调整咬合阶梯的高度与接触面积，就能适配不同载荷等级的连接需求，不需要改变整体的外轮廓尺寸，适配性较强。
