对接式粗杆连接车厢插接结构

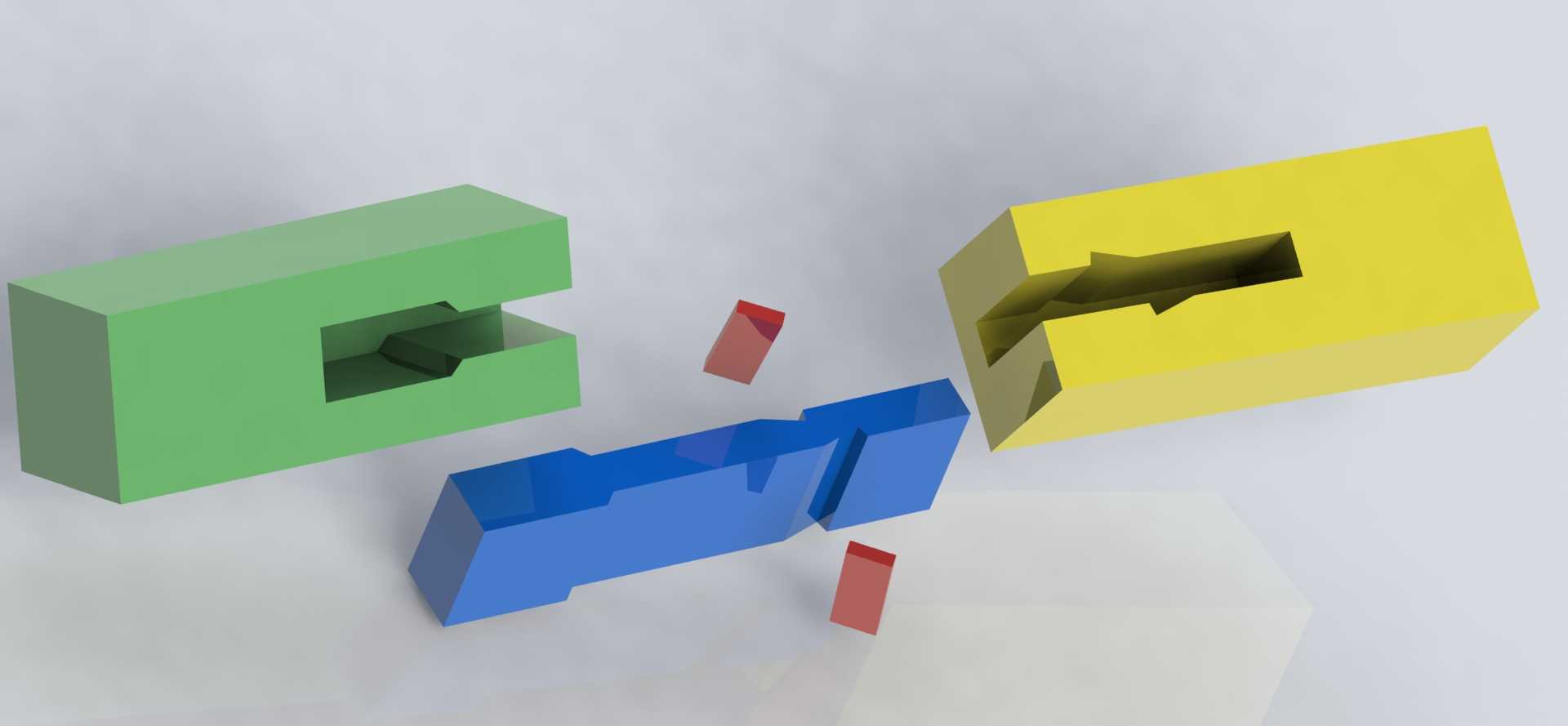

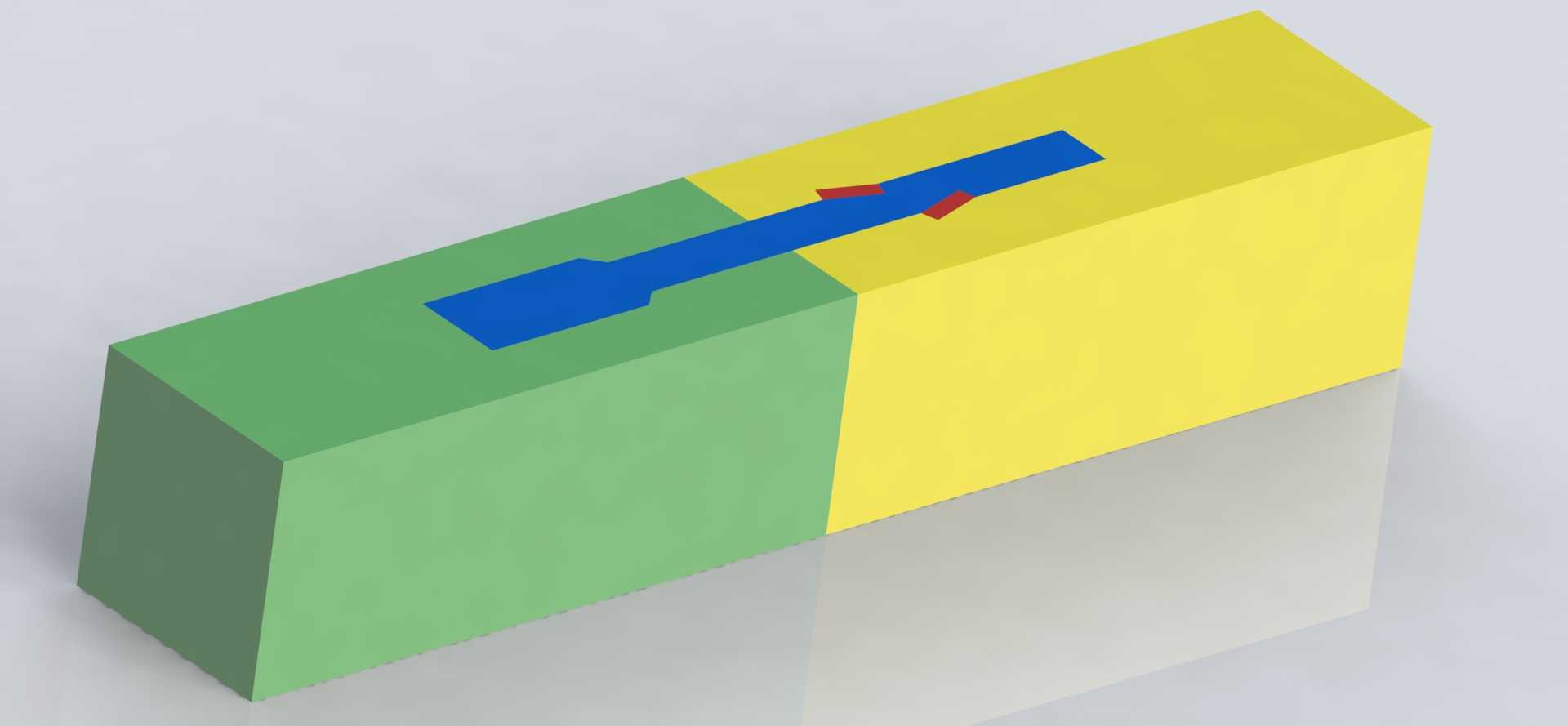

　　该结构主要应用于模块化车厢拼接、临时作业杆组对接场景，常见于工程现场临时转运单元拼接、可拆分式作业平台杆系连接、小型模块化运载车厢的快速组配环节，解决传统螺栓连接拆装效率低、对位精度差的问题，尤其适合需要频繁拆分重组的短途转运、现场临时作业单元搭建工况。从功能特性来看，该插接结构采用燕尾式导向配合面，蓝色插接件作为中间连接载体，两端分别嵌入绿色、黄色两个基体的对应槽位，配合面设置有止退卡位结构，插接到位后可通过侧面的红色锁止件完成径向限位，避免受轴向拉力或侧向载荷时出现松脱，无需额外紧固件即可实现两个独立单元的刚性连接，拆分时仅需解除锁止件限位即可沿插接方向抽出，单步操作即可完成拆装，相比法兰连接效率提升60%以上。

　　设计过程中优先考虑了现场无工具作业的需求，整个连接结构无零散小零件，锁止件与插接件集成设计，避免拆装过程中零件掉落遗失；导向槽采用大斜度导入角设计，对位时允许两个基体存在±3mm的轴向偏差、±2°的角度偏差，降低现场对位难度，即使在视线不佳、作业空间狭窄的工况下也能快速完成插接。外形尺寸方面，该结构整体适配宽度为120mm的标准型材基体，插接件有效配合长度为180mm，嵌入两侧基体的深度各为85mm，安装时仅需在两个对接基体的端面加工对应截面的通槽，槽位公差采用H7/g6间隙配合，既保证插接顺畅，又将配合面的径向晃动量控制在0.1mm以内，满足转运过程中承载150kg均布载荷的刚度要求。结构受力层面，插接配合面采用梯形截面设计，

　　承载时侧向分力可将两个基体向中间压紧，载荷越大连接越紧密，不会出现平键连接受载后松脱的问题；锁止件采用弹性卡销结构，常态下自动弹出卡入基体对应卡槽，解锁时仅需按压卡销即可滑动插接件，操作力度控制在15N以内，单人即可轻松完成操作。该结构可直接适配现有标准方形型材的拼接改造，无需对原有基体主体结构做大幅修改，仅需端面开槽即可加装，可广泛用于小型租用车厢的模块化拼接、临时防护栏杆的快速对接、可拆分式工装台架的组配等场景，相比焊接连接具备可重复拆装、无焊接变形的优势，相比销轴连接具备更高的抗扭刚度，拼接后整体平面度误差可控制在0.2mm/m以内，满足常规转运、作业平台的精度要求。建模过程中对配合面做了等距偏移处理，预留了0.05mm的涂装层厚度，实际加工后无需二次修配即可顺利装配；槽位端部设置有应力释放圆角，避免长期受交变载荷时出现应力集中开裂，圆角半径取R3，兼顾加工便利性与应力分散效果。
