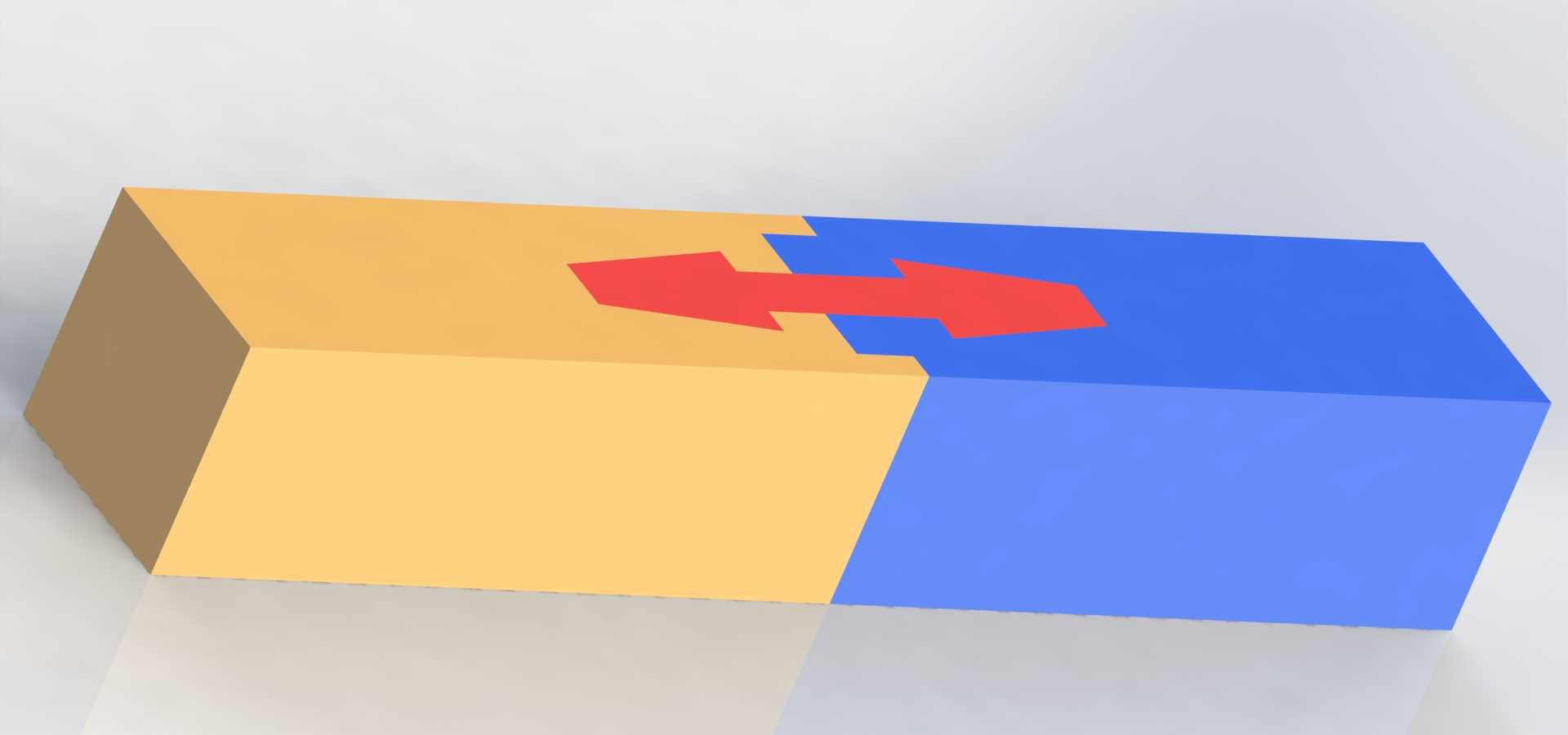

矩形花键拼接式轴毂连接结构

　　在重载传动的轴系布局里，这类花键拼接结构常出现在需要分段装配的长轴传动场景，比如大型输送设备的分段传动轴、工程机械的可拆式动力输出轴，还有机床进给系统里需要调整轴向安装位置的传动段，解决了整根长轴加工难度大、装配时无法穿过设备内部腔体的问题。实际使用中，这种连接靠齿侧的均匀接触传递扭矩，相比单键连接，它的齿面接触应力更低，能承受更大的冲击载荷，同时还允许轴上零件做小范围的轴向滑移，适配变速箱换挡、设备张紧调节这类需要轴向移动的工况。

　　设计这类结构的时候，首先要确定齿的定心方式，这里采用的是齿侧定心，靠内外花键的齿面配合保证同轴度，加工时不需要严格控制大径或小径的配合精度，适合中等精度的重载传动场景。齿的数量选择要结合轴径大小，轴径越大，齿数越多，单齿承受的载荷越小，但齿数过多会导致齿根厚度变小，反而降低齿的抗弯强度，设计时要平衡载荷分布和齿根强度的关系。齿的工作长度要根据传递的额定扭矩计算，保证齿面的比压在材料许用范围内，避免长期运转出现齿面压溃、磨损的问题。

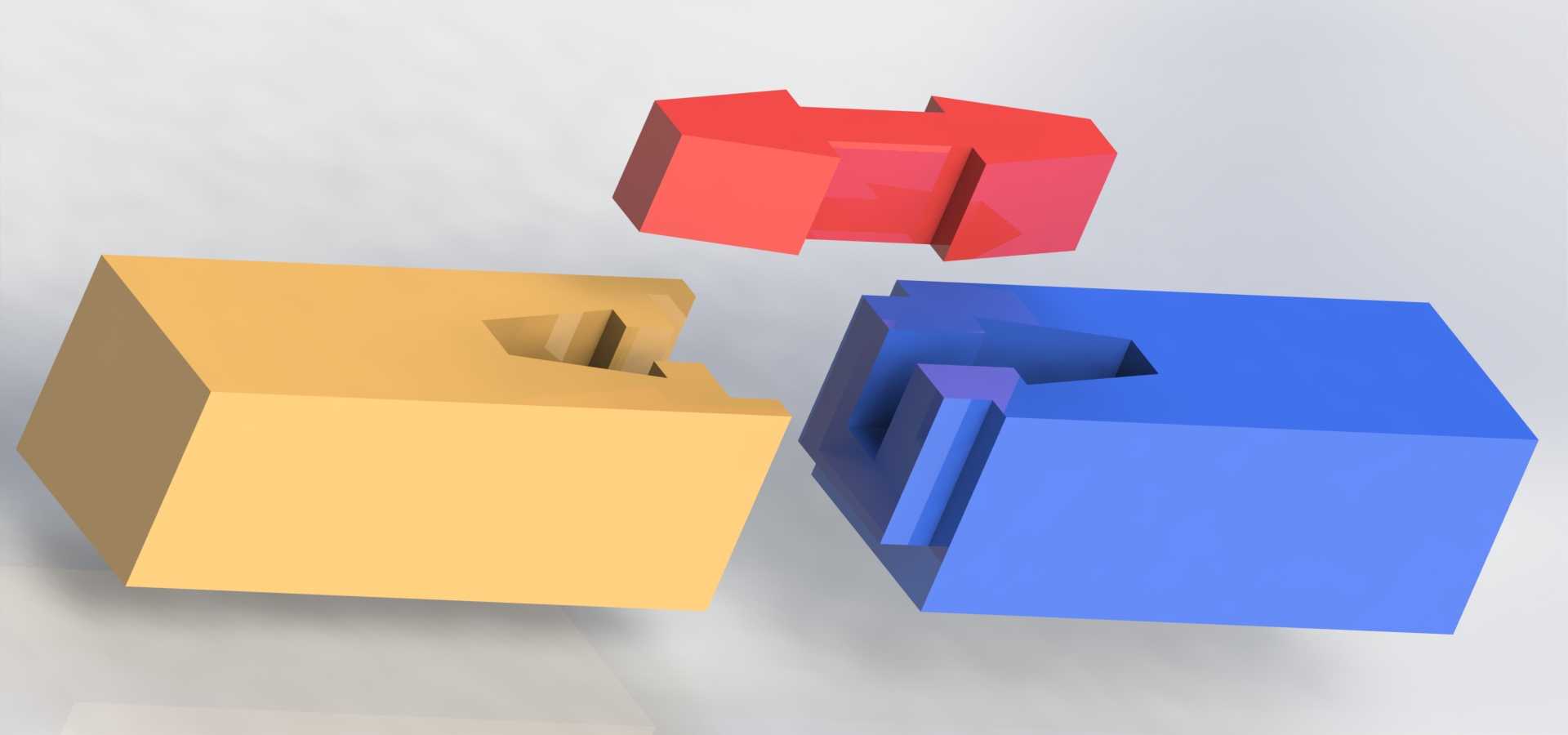

　　从安装边界来看，这种拼接式花键的对接端做了导向倒角，装配时不需要严格对准齿位，顺着导向就能滑入配合，适合现场装配空间狭小、无法做精细对位的检修场景。两段连接体的配合端面做了贴合处理，装配到位后端面完全贴合，避免传动过程中出现轴向窜动，同时端面的贴合也能承担一部分轴向载荷，减少花键齿的轴向受力。外形上，连接段的外轮廓做了等截面处理，没有突出的台阶，装配后可以直接穿过轴承内圈、隔套等零件，不会出现干涉问题，适配常规的轴系零件安装尺寸。

　　实际工况下，这种结构要考虑润滑的问题，齿面之间需要预留润滑脂的存储间隙，避免干摩擦导致的早期磨损，设计时在齿的端部做了小的储油槽，装配时填入润滑脂就能保证长期运转的润滑需求。同时，为了防止连接段出现轴向脱开，配合到位后可以在对接处加装径向紧定螺钉，或者在轴端加装锁紧挡圈，不需要额外做复杂的锁紧结构，拆装都很方便。对于需要经常拆装的设备检修场景，这种花键拼接结构比过盈配合的连接方式更友好，不需要加热或者专用拉马就能完成拆装，大幅降低现场维护的工作量。

　　建模的时候要注意齿形的参数一致性，内外花键的齿距、齿厚偏差要控制在配合公差范围内，避免出现装配卡顿或者间隙过大的问题，齿根处要做圆角过渡，减少应力集中，提升结构的抗疲劳强度。对接端的导向倒角角度一般取15度到30度，角度太小导向效果差，角度太大会导致齿端有效工作长度变短，影响承载能力。配合段的长度要比实际需要的啮合长度长3到5毫米，留出加工误差的补偿量，保证装配到位后所有齿都能完全啮合，不会出现局部齿受力过大的情况。
