Y型三向互锁燕尾榫连接结构

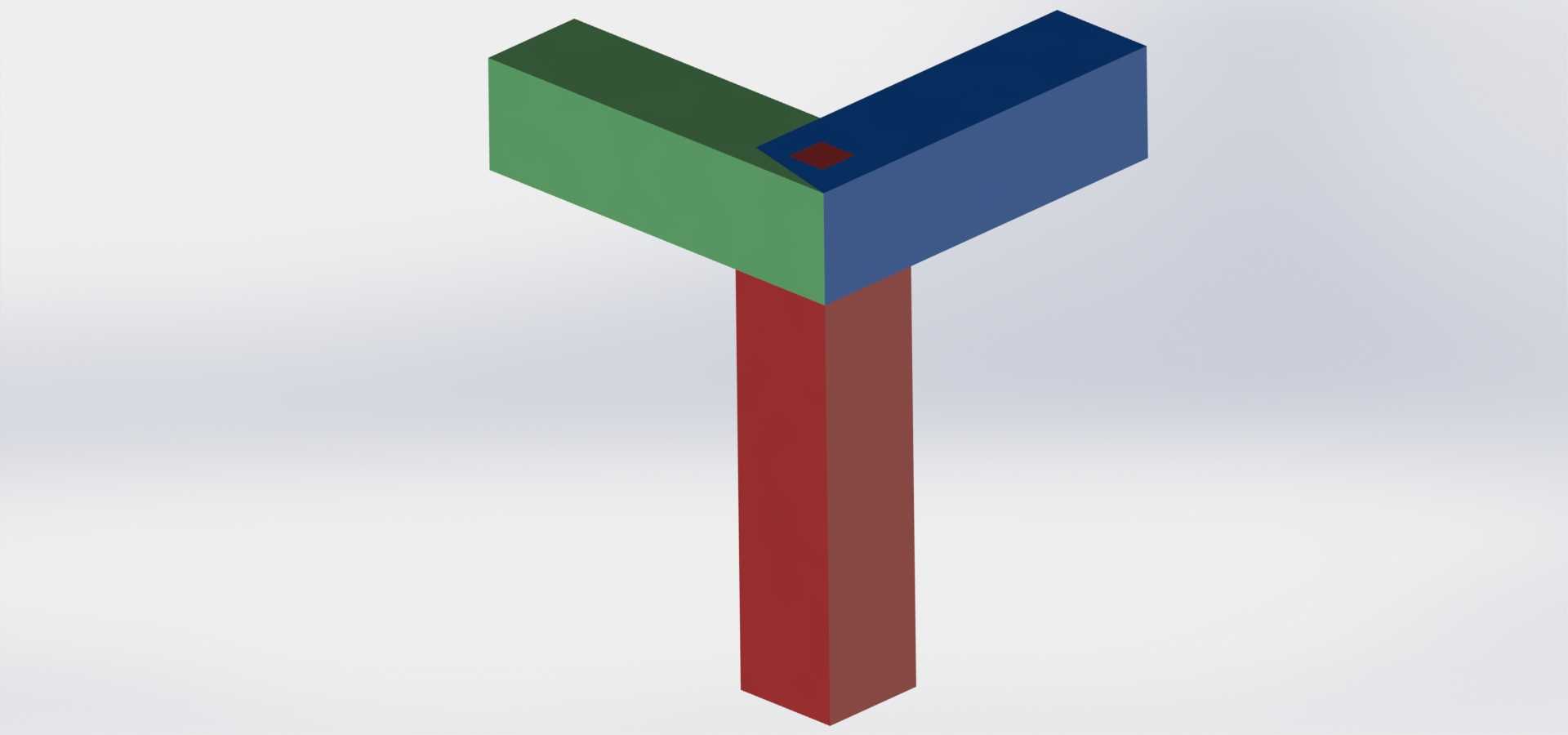

　　在非标机架搭建、小型工装夹具组装以及模块化机械防护结构的拼接作业中，经常会遇到三向杆件交汇位置的连接需求，常规的角码连接、焊接固定要么需要额外的紧固件增加装配复杂度，要么属于不可逆连接不利于后期的结构调整与维护，这款三向互锁的燕尾榫结构正是针对这类场景设计的无紧固件连接方案。从结构逻辑来看，该连接结构完全依靠三个杆件端部的燕尾型榫头与榫槽的过盈配合实现互锁，三个杆件分别沿X、Y、Z三个正交方向延伸，交汇位置的榫型做了错位切削处理，每一个杆件的榫头都同时嵌入另外两个杆件的对应榫槽内，装配完成后三个方向均无法直接脱出，不需要额外加装螺丝、销钉等紧固件即可实现稳定的刚性连接，在需要快速拆装、反复调整的模块化试验台架、

　　小型设备支撑框架中使用时，能够大幅降低装配与拆解的工时消耗。设计过程中首先要明确三个杆件的截面尺寸一致性，本次结构采用等截面方杆作为基础杆件，截面边长的尺寸公差需要控制在IT7级以内，避免榫槽配合出现过松晃量或者过紧无法装配的问题；燕尾榫的倾斜角度选取了60度的自锁角，这个角度既能够保证装配时的推入顺畅度，又能在承受径向载荷时不会出现自行松脱的情况，同时在榫头的端面位置做了0.5mm的倒角处理，装配时可以起到导向作用，避免硬敲导致的榫边崩缺。安装边界方面，该结构的交汇节点整体占用空间为方杆截面边长的1.8倍，三个方向的杆件延伸长度可以根据实际使用需求进行裁切调整，不会影响节点位置的连接强度，需要注意的是装配顺序存在明确要求，

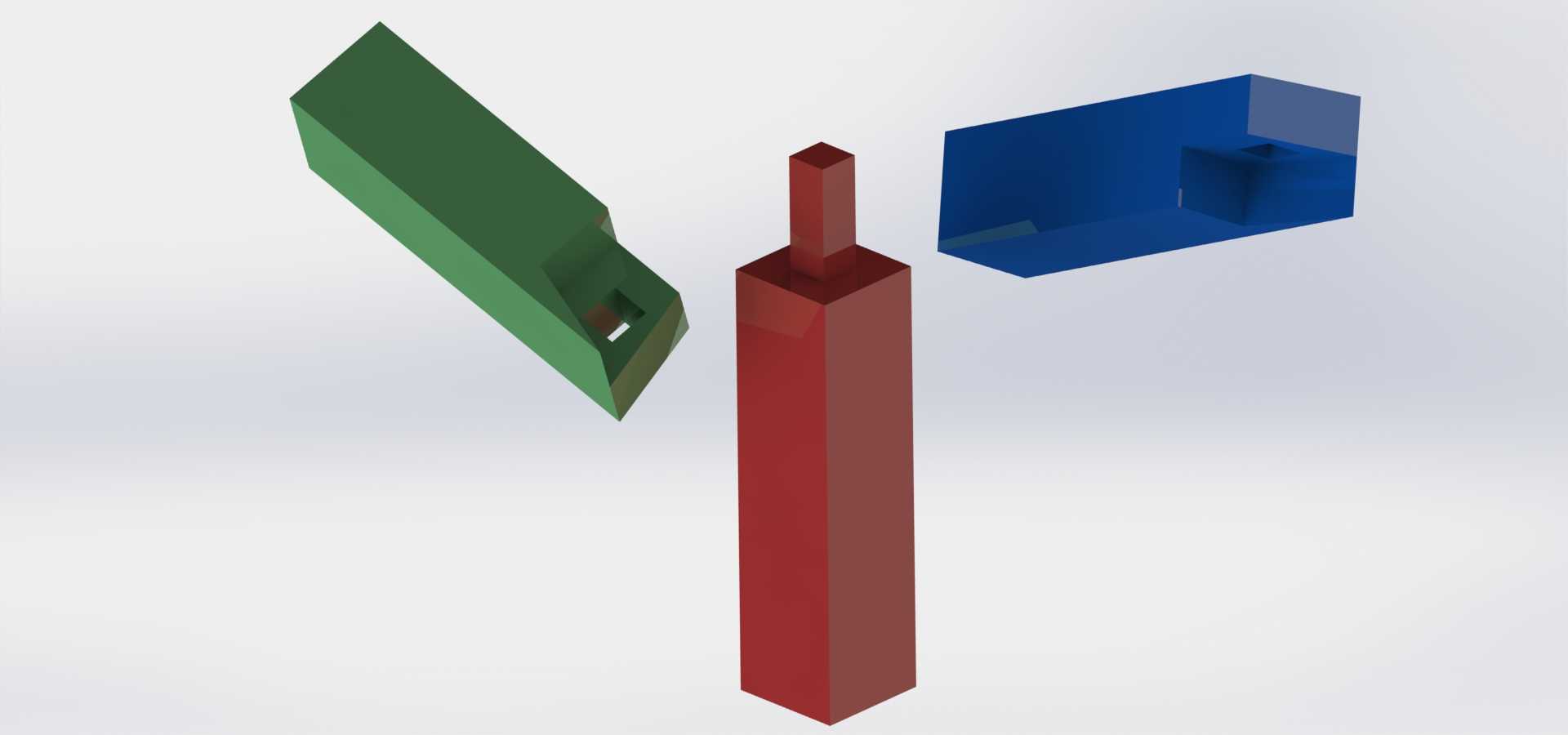

　　需要先将两个水平方向的杆件沿水平方向对插到位，再将竖直方向的杆件从上往下推入对应的榫槽，三个杆件完全贴合后即完成装配，拆解时则需要按照相反顺序先退出竖直杆件，再拆分两个水平杆件，不可强行撬动避免榫型损坏。从实际使用的载荷表现来看，该结构在承受静态垂直载荷时，连接强度能够达到同截面焊接结构强度的75%左右，完全能够满足轻型机架、工装框架、展示支架这类非重载结构的使用需求，同时因为没有紧固件外露，整体结构的外观更加简洁规整，在一些对外观整洁度有要求的桌面型试验设备、小型自动化设备的外框架上使用时，不需要额外做盖板遮挡外露的螺丝头，能够减少后续的外观处理工序。另外在材料适配性上，该结构既可以采用铝合金型材切削加工，

　　用于轻量化的移动设备框架，也可以采用45号钢加工后做发黑处理，用于承载要求稍高的固定工装，甚至可以采用工程塑料3D打印制作，用于教学演示模型或者低载荷的临时支撑结构，不同材料加工时只需要根据材料的摩擦系数微调燕尾榫的配合过盈量即可，不需要改动整体的结构逻辑。在做三维建模的时候，需要特别注意三个榫头的交汇位置不能出现实体干涉，每一个切削面都要和另外两个杆件的对应面完全贴合，建模时可以先做出三个正交的方杆实体，再通过交叉拉伸切除的方式分别做出每个杆件上的榫槽与榫头，最后做干涉检查确认所有配合面均为零间隙贴合，避免加工后出现装配不上的问题；同时要注意燕尾槽的根部位置要做0.2mm的清根圆角，避免加工时出现应力集中导致的根部开裂，尤其是采用脆性材料加工时，这个圆角的处理直接影响结构的抗冲击性能。
