山墙板拼接对接连接结构设计

　　在装配式建筑围护结构施工、模块化木质集成房屋搭建的现场作业场景中，山墙部位的板材拼接一直是影响围护结构密封性、结构整体性的关键工序，传统现场裁切、打钉固定的作业方式，不仅拼接精度受工人操作水平影响大，接缝处易出现应力集中导致的板材开裂，后期还容易因温湿度变化出现接缝变形漏风的问题。这套山墙板拼接连接结构，正是针对这类现场施工痛点做的定向结构优化，从连接逻辑上规避了传统拼接方式的诸多缺陷。

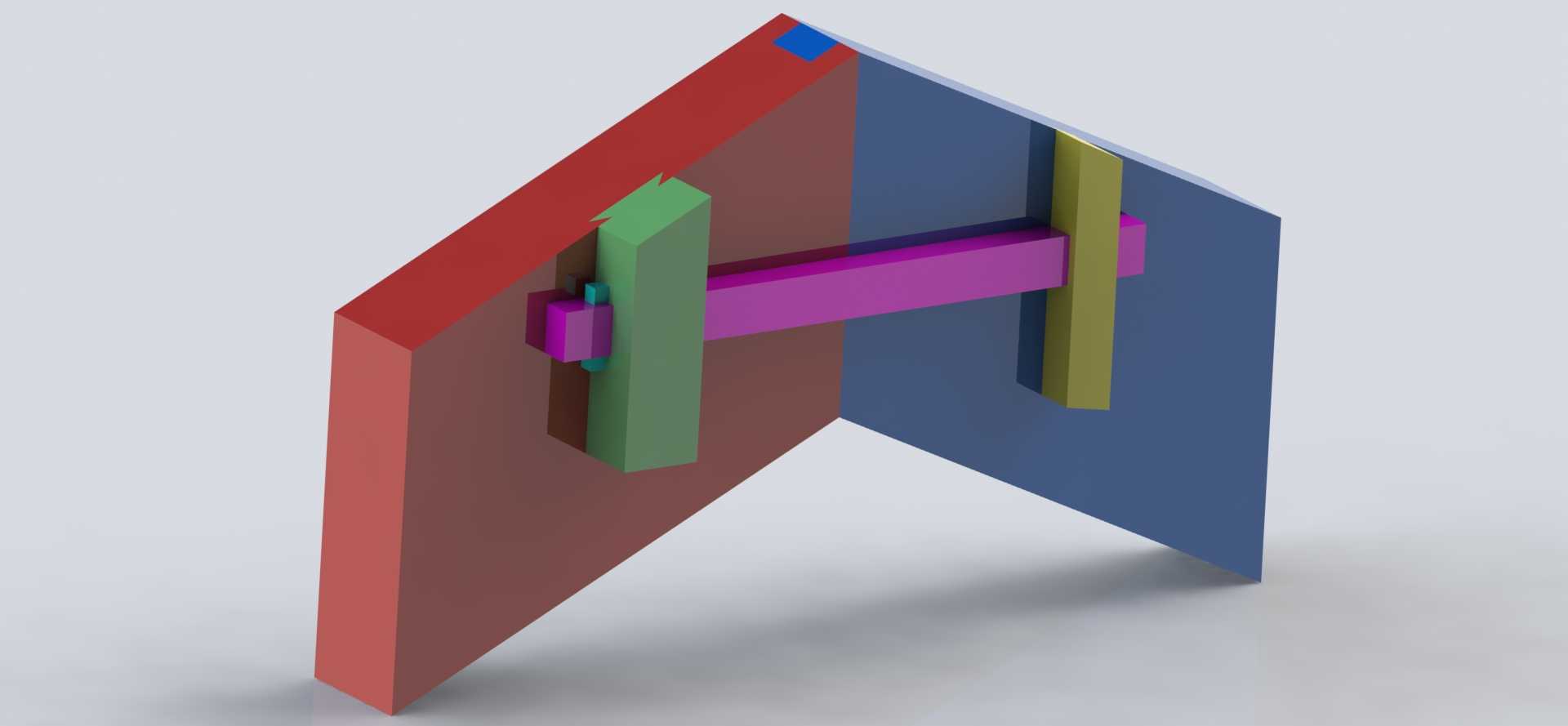

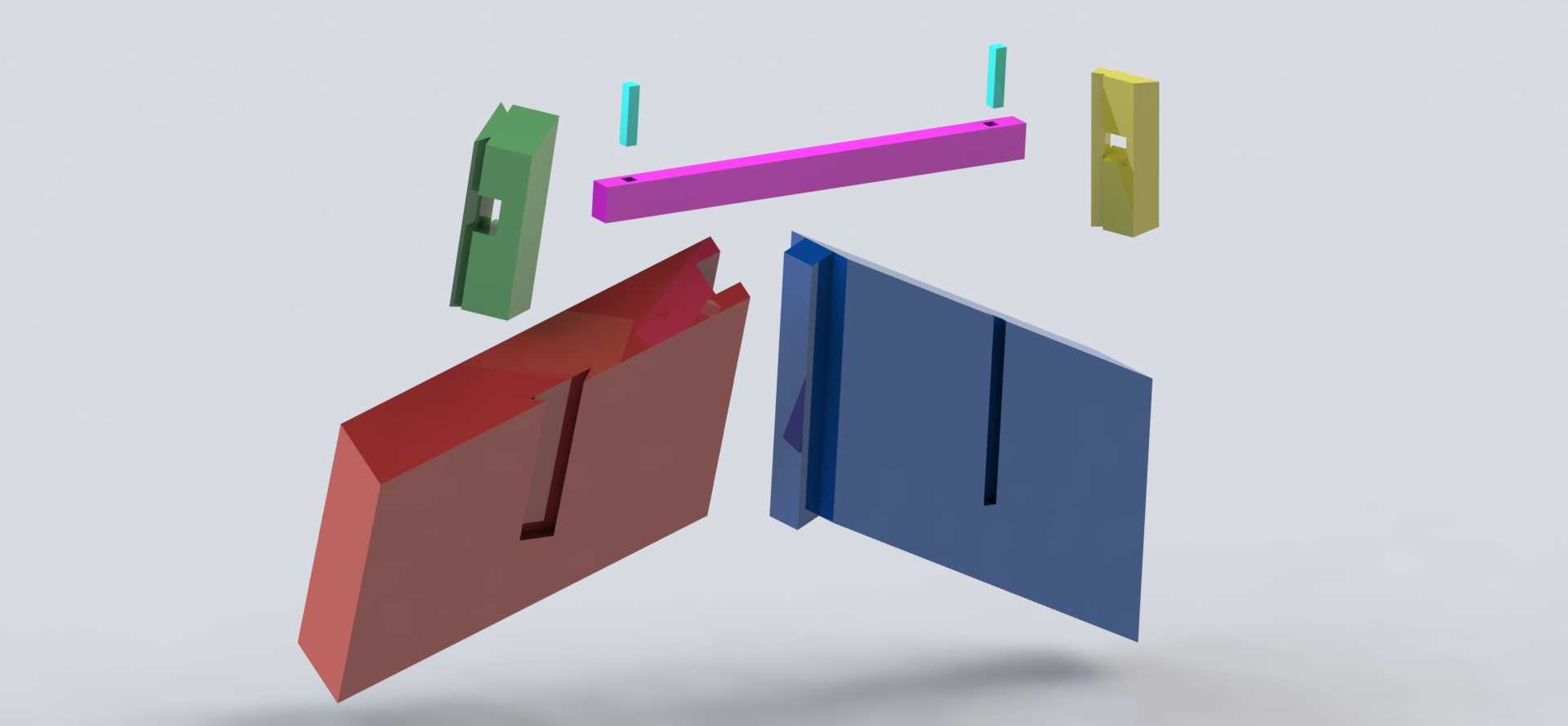

　　从结构功能层面看，这套连接结构采用了双侧板夹持+横向穿杆锁紧的组合形式，两块呈夹角布置的山墙板端部，分别预装有对应规格的卡接座，横向锁紧杆穿过两侧卡接座的预留通孔后，通过端部的限位结构完成锁紧固定，不需要在板材现场打钉开孔，避免了开孔位置应力集中导致的板材劈裂问题。卡接座与板材接触的面做了防滑齿纹处理，安装后能与板材表面形成足够的静摩擦力，避免长期使用过程中连接位置出现滑移错位。横向锁紧杆的截面做了非圆设计，与卡接座的通孔形面完全匹配，安装后不会出现杆体自转松动的问题，连接可靠性远高于传统的圆杆穿接结构。

　　设计过程中首先考虑了山墙部位的受力特性，山墙作为建筑端部的围护结构，不仅要承受自身的竖向重力荷载，还要承受侧向风荷载、温湿度变形带来的内应力，因此连接结构的强度冗余做了针对性提升，卡接座的壁厚根据常用山墙板的厚度规格做了匹配设计，既不会因壁厚过大导致安装后突出板材表面影响后续饰面施工，也不会因壁厚不足导致受力后出现变形断裂。横向锁紧杆的长度根据两块山墙板的拼接夹角做了适配，常规山墙拼接夹角多为90度到120度区间，这套结构的锁紧杆预留了足够的调节余量，能适配一定范围内的角度偏差，降低现场安装的对位难度。

　　安装边界方面，这套连接结构属于隐藏式安装设计，所有连接部件都位于两块山墙板的拼接内侧，安装完成后不会在板材外表面露出连接件，不会破坏山墙的整体外观效果。安装时不需要复杂的专用工具，只需要将两侧卡接座预先固定在对应板材的端部指定位置，对齐两块板材的拼接位置后穿入锁紧杆，卡入端部限位件即可完成安装，单组拼接作业的耗时远低于传统打钉拼接的作业时长，能有效提升现场施工效率。结构的接缝位置预留了密封胶条的安装槽，安装时可在槽内嵌入对应规格的耐候密封胶条，拼接完成后胶条被压紧在两块板材的接缝处，能有效阻挡雨水、风沙从接缝位置渗入，同时还能缓冲板材温湿度变形带来的位移，避免硬接触导致的接缝异响、板材磨损问题。

　　从实际应用的适配性来看，这套连接结构不仅适用于实木山墙板的拼接，也能适配竹木复合板、定向刨花板等各类常用围护板材的拼接作业，只需要根据板材的厚度调整卡接座的夹持深度即可，不需要改动整体的连接逻辑。结构的所有金属部件都做了防腐防锈处理，能适应户外露天的使用环境，不会因为长期受潮出现锈蚀失效的问题，连接结构的设计使用寿命与板材本身的使用寿命匹配，不需要在建筑使用周期内单独更换连接件。在模块化集成房屋的生产车间内，可预先将卡接座固定在裁切好的山墙板端部，运输到现场后只需要完成对位穿杆的操作即可，大幅降低了现场施工的技术门槛，也减少了现场裁切、打孔产生的建筑垃圾，符合装配式建筑的绿色施工要求。针对不同高度的山墙，可沿板材的竖向间隔布置多组该连接结构，间隔距离根据所在地区的风荷载等级做调整，风荷载较大的区域可适当加密连接点的布置间距，保证整体结构的抗风性能满足设计要求。
