机械拼接用交叉对接连接接头结构

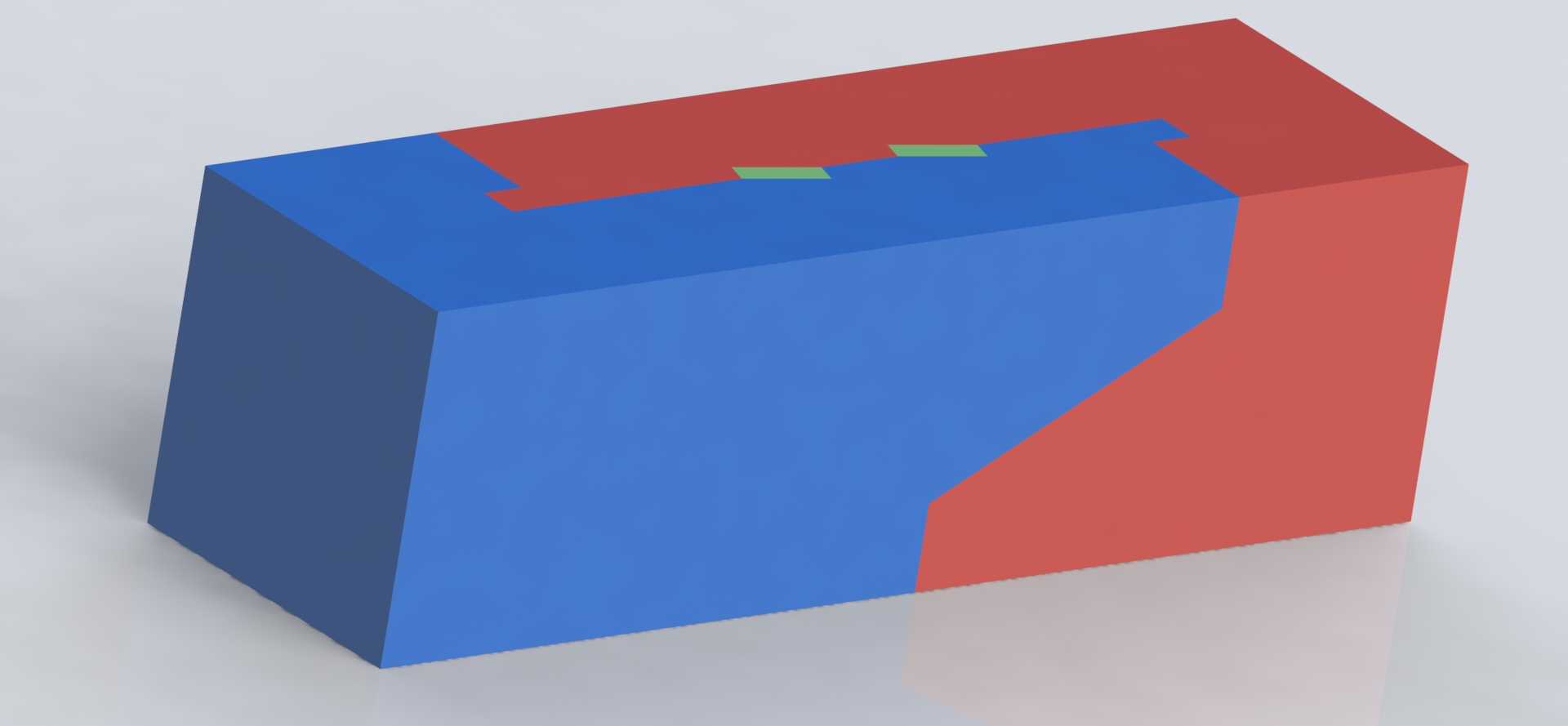

　　这类交叉连接结构多应用在非标自动化线体的型材拼接、工装夹具的模块快换、小型设备的框架组装场景中，区别于常规的直角对接、平面拼接结构，它能实现两个不同走向构件的无额外紧固件咬合，在不需要额外打孔、不破坏构件母材表面的前提下，完成两个部件的交叉位锁合，常见于小型输送线的侧边挡条拼接、设备防护栏的错位连接、工装治具的模块组合工位，能有效减少装配时的对齐找正时间，降低现场装配的打孔、攻丝作业量。从结构功能来看，该连接结构采用凹凸咬合的嵌合设计，两个构件分别加工出对应匹配的卡槽与凸台，嵌合后横向、纵向的窜动都被卡槽的止口限制，不需要额外加装角码、连接板就能实现两个方向的位置固定，在承受常规的侧向推力、纵向拉力时，

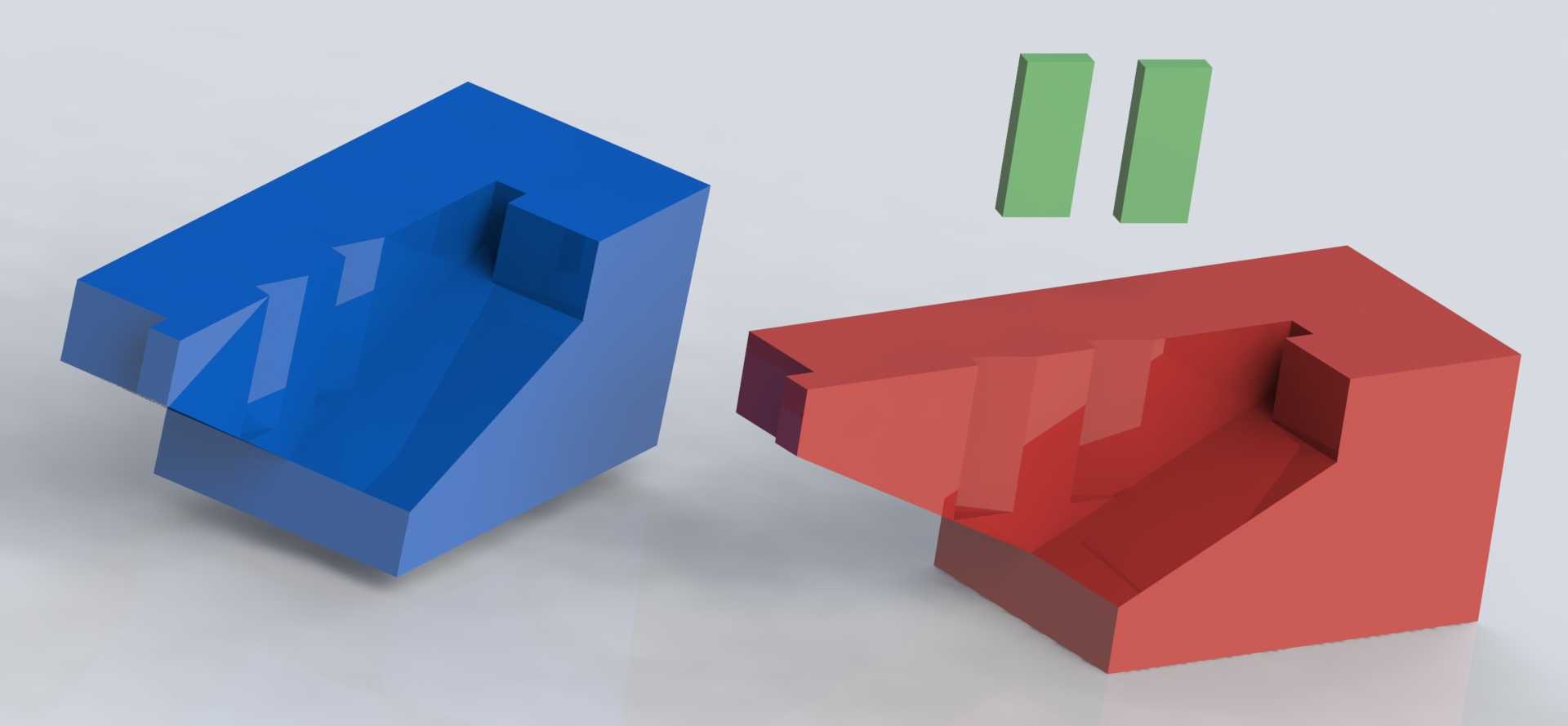

　　咬合面的接触应力能均匀分散到整个嵌合面，不会出现单点应力集中导致的连接失效，相比传统的螺丝锁紧对接，这种结构在频繁拆装的工位上能避免螺纹滑牙、孔位磨损的问题，反复拆装的定位精度保持性更好。设计这类结构时，首先要考虑两个对接构件的安装边界，两个构件的基体都采用等截面矩形块结构，嵌合槽的深度控制在基体厚度的三分之一到二分之一之间，避免开槽过深导致构件自身的结构强度下降，同时嵌合槽的侧边预留有微小的定位止口，两个小的凸起定位块能在装配时起到预定位作用，装配时只需要将两个构件沿嵌合方向推入，就能自动完成对齐，不需要反复调整位置。外形尺寸上，两个对接构件的外轮廓保持齐平，嵌合完成后整体外表面没有突出的连接结构，

　　不会在设备运行过程中出现勾挂线缆、刮碰操作人员的风险，斜向的让位切口设计是为了避开交叉位置的干涉区域，让两个不同走向的构件能在交叉位置实现平滑过渡，不会出现构件之间的硬干涉。在实际选型应用时，这类连接结构适合用在受力不大但需要频繁拆装、对装配效率要求较高的工位，比如小型实验设备的框架组装、可重组工装的模块连接、生产线的可调节挡边固定，装配时不需要特殊工具，只需要将两个构件沿嵌合方向推合到位就能完成连接，拆卸时也只需要反向推出即可，维护更换的效率远高于传统的紧固件连接。结构的咬合面设计时要考虑加工工艺性，所有的嵌合面都采用直面加工，没有复杂的曲面结构，用常规的铣削加工就能完成，不需要特殊的刀具或者加工工艺，加工成本低，

　　批量生产时的尺寸一致性容易保证，嵌合面的公差配合选用间隙配合的公差带，既能保证装配时的顺畅推入，又不会因为间隙过大导致连接后出现晃动，两个小型定位凸起的尺寸略小于对应的定位槽，装配时能起到导向作用，避免嵌合过程中出现卡滞。在设备实际运行过程中，这种交叉连接结构能承受垂直于拼接面的均匀载荷，当有外力作用在构件上时，力会通过咬合的止口面传递到相邻构件上，不会出现连接位置的应力集中，相比采用外置连接板的连接方式，这种内嵌式的交叉连接不会占用构件外部的安装空间，在安装空间受限的狭小工位上优势明显，比如设备内部的走线架拼接、狭小腔体内的支撑构件连接，都可以采用这类结构完成拼接，不需要预留紧固件的安装操作空间，能有效压缩设备的整体外形尺寸。
