型材拼接用45度斜角对接连接构件

　　在非标框架搭建、轻型工装支承结构、物料输送线旁护架的现场装配环节，经常会遇到两根矩形截面型材需要呈45度夹角拼接的工况，这类工况如果采用现场切角焊接的方式，不仅对装配工人的切角精度要求极高，焊接后的热变形还会导致框架整体形位公差超差，后期调整难度极大，而这款45度连接构件正是针对这类场景开发的标准化快装连接件。

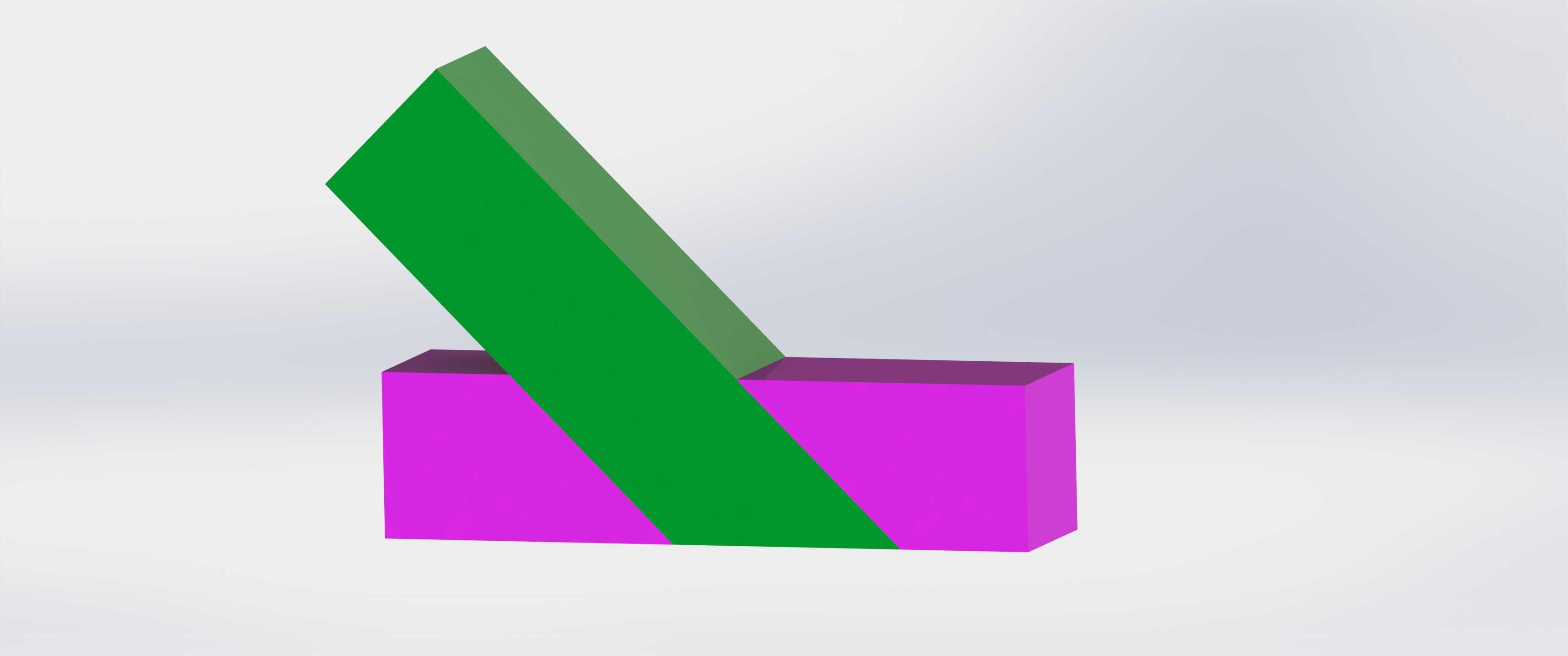

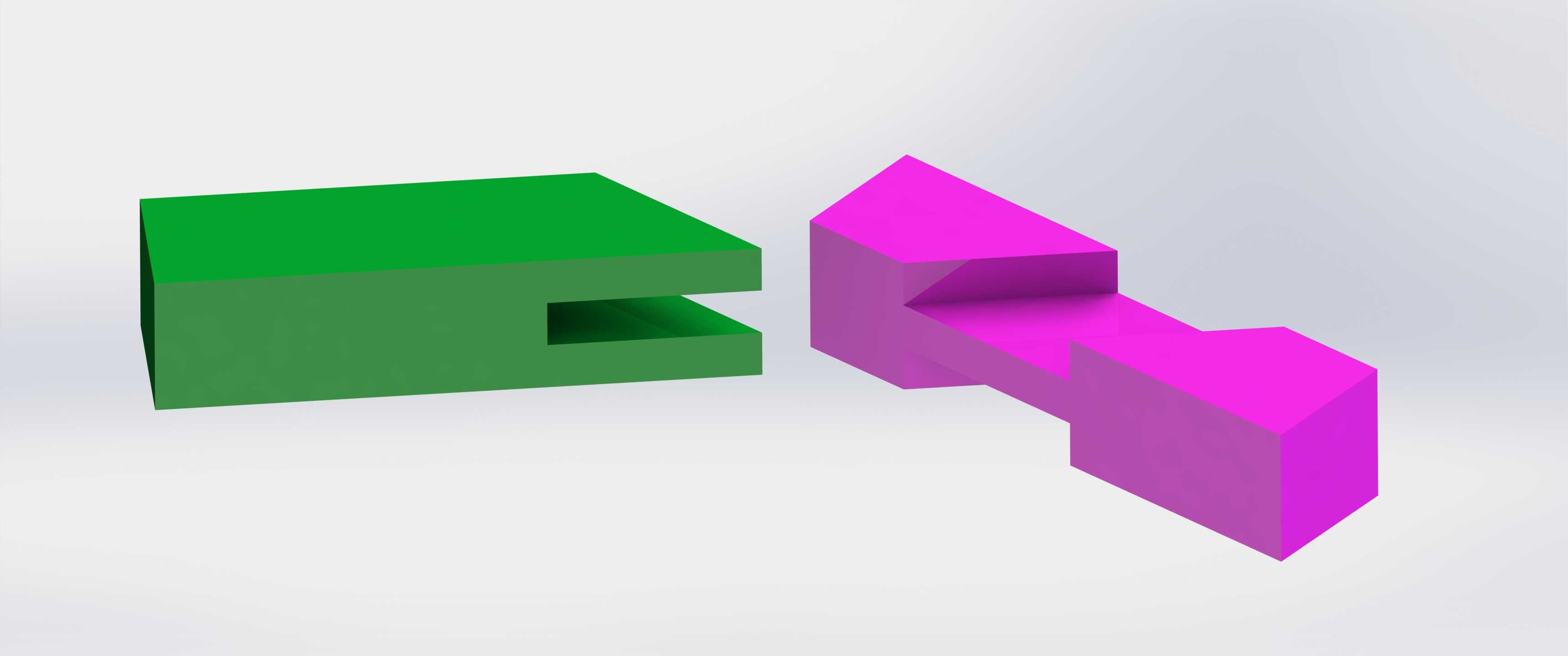

　　从结构设计逻辑来看，这款构件没有采用市面上常见的外置角码搭接形式，而是采用了嵌合式的承插结构，其中水平段的卡槽与垂直斜向段的卡槽分别对应两根待拼接型材的端部，卡槽的内壁尺寸与常规矩形型材的外廓尺寸做了小间隙配合设计，单边间隙控制在0.15mm以内，既可以保证型材能够顺利插入卡槽，又能避免拼接后出现旷量晃动。斜向段的角度经过精确校核，与水平基准面的夹角严格控制在45度±0.1度，能够保证两根型材拼接后形成的外角为标准90度、内角为标准45度，完全满足框架类结构的直角转角拼接需求，不需要装配现场再做角度修配。

　　在实际安装使用时，只需要将两根待连接的矩形型材端部按照要求切割成平直断面，不需要额外加工斜口，直接将型材分别插入构件对应的两个卡槽内，再通过侧面预留的紧定螺钉孔拧入紧定螺钉，就可以完成两根型材的刚性连接，整个装配过程不需要焊接设备，也不需要做复杂的角度定位，普通装配工人借助普通内六角扳手就可以完成操作，相比传统焊接拼接的方式，装配效率能够提升60%以上，而且拼接后的结构可以反复拆装，不会因为拆卸导致构件报废，非常适合需要频繁调整布局的柔性生产线框架、展会临时搭建展架、实验室设备支承架这类需要反复拆装调整的应用场景。

　　从安装边界尺寸来看，这款连接构件的水平段卡槽深度与斜向段卡槽深度保持一致，能够保证两根型材的插入深度相同，受力时两个连接面的载荷分布均匀，不会出现单侧应力集中的问题。构件的外廓没有突出的棱角，所有外露边都做了R2的圆角处理，避免装配和使用过程中划伤操作人员。在受力特性方面，构件的转角位置做了局部加厚处理，能够承受两根型材传递过来的弯矩载荷，在常规轻型框架的使用场景下，单组连接构件可以承受不超过800N的垂直静载荷，完全满足护架、小型工作台框架、物料置物架这类结构的载荷要求。

　　不同于普通的直角连接构件，这款45度斜接构件在拼接完成后，连接位置的外侧可以形成平整的45度斜接面，不会像外置角码那样在转角位置形成突出的凸台，外观更加整洁，对于有外观要求的商用设备外框架、展示类框架结构来说，不需要额外做装饰盖板遮盖连接位置，能够减少后续的外观处理工序。在设计建模过程中，构件的两个卡槽轴线的空间位置经过反复校核，确保型材插入后，两根型材的相邻侧面能够完全贴合，不会出现拼接缝隙，既可以提升整体结构的刚性，也能避免缝隙位置积灰，降低后期清洁维护的难度。

　　针对不同材质的型材适配，这款构件的卡槽内壁没有做尖锐的棱边，无论是铝合金型材、PVC型材还是木质复合型材，都可以顺利插入连接，不会刮伤型材的表面涂层。在一些有防腐要求的应用场景，比如食品生产车间的设备护架、化工实验室的支承框架，这款构件可以采用非金属材质加工，不会出现锈蚀问题，也不会与车间内的腐蚀性介质产生反应，适配性更强。

　　在结构细节处理上，构件的紧定螺钉孔采用了沉孔设计，紧定螺钉拧入后，螺钉头部不会突出构件的外表面，既可以避免螺钉头勾挂现场的管线、衣物，也能让构件的外表面保持平整，方便后续在构件外侧安装装饰面板或者其他附属配件。斜向段与水平段的衔接位置做了圆弧过渡，避免应力集中导致构件在受冲击载荷时出现断裂问题，经过反复的载荷模拟验证，在额定载荷下，构件衔接位置的最大应力远低于常用工程塑料或者压铸铝合金的许用应力，长期使用不会出现塑性变形或者开裂问题。
