互嵌式榫卯对接接头结构设计

项目分类:通用五金配件 发布时间:2021-12-04 ID:434572
  • 互嵌式榫卯对接接头结构设计
  • 互嵌式榫卯对接接头结构设计
  • 互嵌式榫卯对接接头结构设计
  • 互嵌式榫卯对接接头结构设计
  • 互嵌式榫卯对接接头结构设计

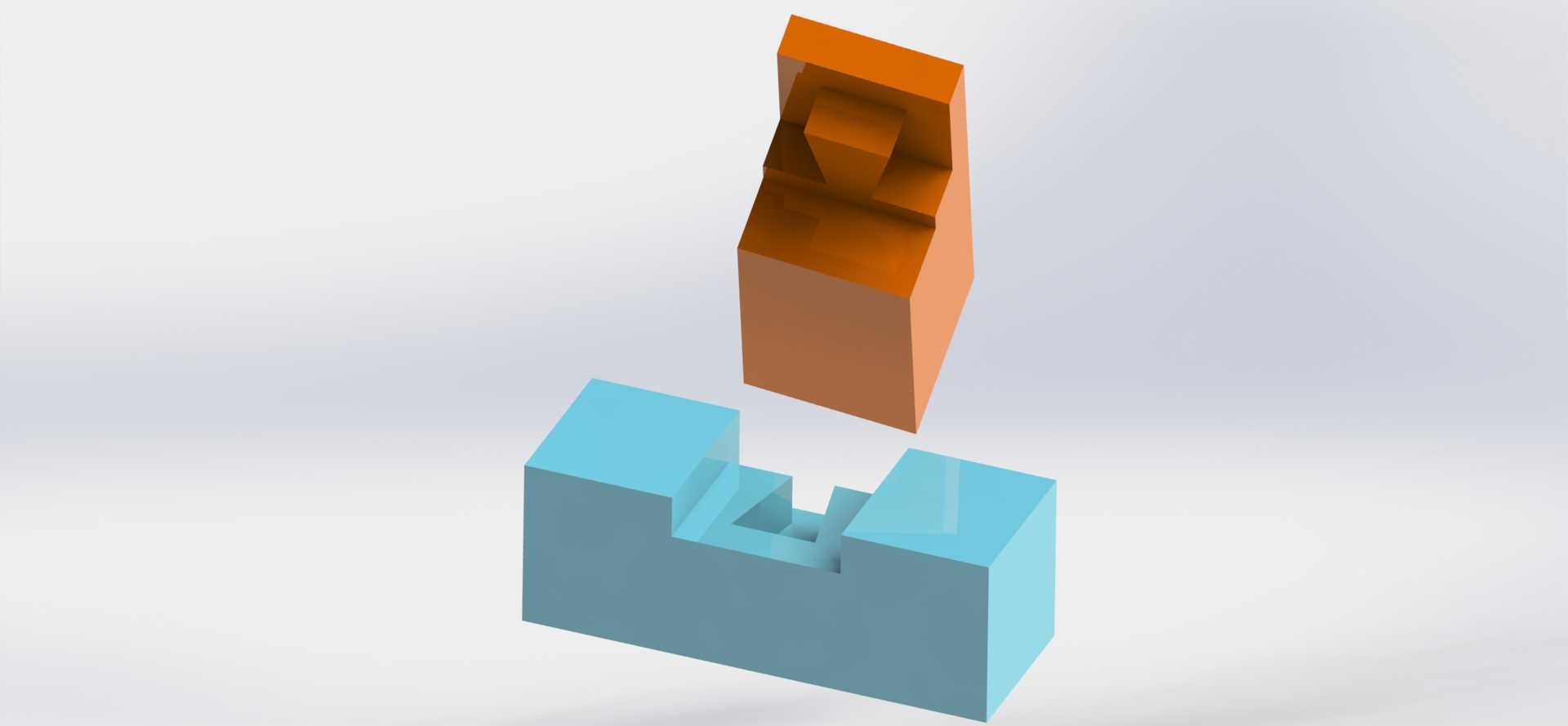

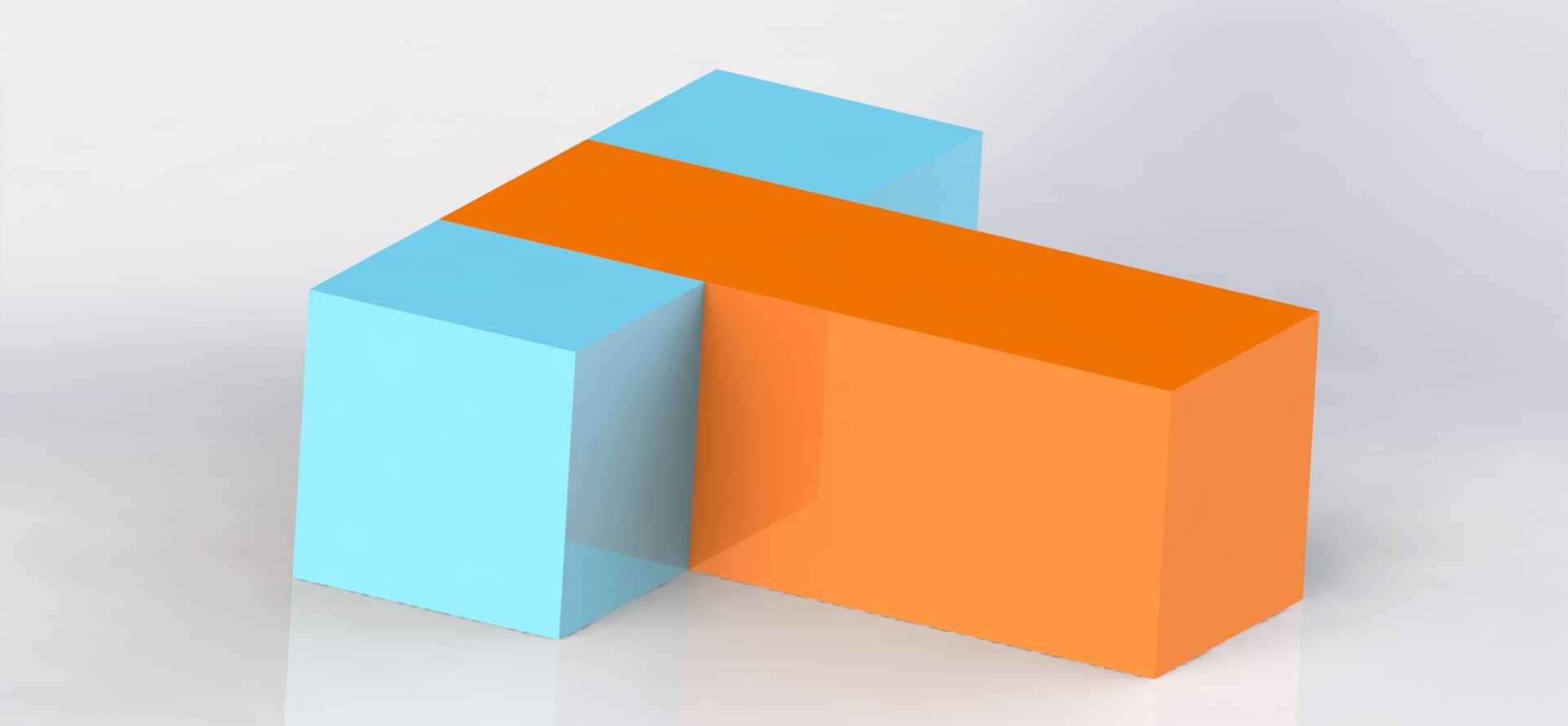

  这类互嵌式对接接头常应用在需要快速对位、无额外紧固件的装配场景中,比如小型模块化工装的快换工位、输送线旁的轻质工件定位托架、实验室小型试验台的拼接单元,还有部分民用装配式置物架的节点连接,相比传统螺栓连接,它不需要额外工具就能完成拆装,对位过程自带导向,不会出现螺栓孔对位偏差导致的装配卡滞问题。从结构功能来看,两个对接件分别做了凹凸互配的型腔设计,上方橙色件的凸起部分不是简单的直插结构,侧面做了阶梯式的卡位凸台,下方蓝色件的凹槽对应做了匹配的让位与卡合槽,当两个零件沿垂直方向插合到位后,横向的拉扯力会被凸台与卡槽的贴合面抵消,不会出现松脱,只有沿插接反方向施加垂直力才能拆分,这种设计在需要限制多自由度位移、

  但又要频繁拆装的场景里实用性很强。设计这类接头的时候,首先要考虑的是插接导向段的长度,导向段做了15度的导入斜角,斜角起始位置比凸台最宽处小2mm,能保证插接时即使有1mm以内的对位偏差,也能顺着斜角滑入配合位,不会出现硬顶刮伤配合面的问题;其次是配合间隙的控制,凸台与卡槽的单边间隙留了0.1mm,这个间隙既不会因为加工误差导致插装卡滞,也不会因为间隙过大出现装配后晃量超标的问题,毕竟这类接头大多用在对定位精度有一定要求但不需要过盈配合的场合,间隙过小会提升加工成本,过大则失去定位意义。从安装边界来看,两个零件的外轮廓都是规整的矩形块,外侧没有突出的卡扣或者扳动结构,安装时不需要在周边预留额外的操作空间,

  只要预留出插接方向的抽拉行程即可,比如这个接头的插接行程是18mm,安装位只要在垂直对接方向留出20mm的操作空间就能完成拆装,非常适合用在安装空间紧凑、周边有其他结构遮挡的节点位置。另外,这个结构的受力面做了等强度设计,凸台的根部做了R0.5的圆角过渡,避免应力集中导致反复拆装后凸台根部断裂,凹槽的对应位置也做了同样的圆角匹配,不会出现应力集中的薄弱点;配合面的粗糙度要求控制在Ra3.2即可,不需要过高的表面加工精度,普通铣削或者3D打印都能满足加工要求,适配多种加工工艺,不管是小批量打样还是批量注塑生产都能直接套用结构。在实际设备应用中,这类接头还可以根据使用场景调整凸台的数量与位置,如果需要承受更大的横向载荷,

  可以在对接面增加一组对称的凸台结构,提升抗剪切能力;如果需要防呆,可以把其中一个凸台做偏移设计,避免正反插错。它的整体外形没有尖锐棱角,所有外露边都做了C0.3的倒角,搬运和装配过程中不会划伤操作人员,也不会刮伤相邻的其他零件。相比市面上常见的弹片式卡扣接头,这种纯结构互嵌的接头没有弹性零件,不会出现弹片疲劳失效的问题,长期反复拆装也能保持配合精度,使用寿命更长,也不需要定期更换弹性配件,维护成本更低。在做三维建模的时候,要特别注意配合面的拔模角度,如果是注塑生产的话,插接方向的拔模角度做1度即可,既方便脱模,也不会影响配合的紧密性;如果是机加工的话,可以不留拔模角度,直接做直面配合,定位精度更高。
