多面体斜切式尖头嵌接对接结构件

　　在非标自动化线体的工位衔接段、小型模块化实验装置的框架拼接场景里，这类斜切式尖头嵌接结构的使用频率一直不低，很多做快速拆装工装的工程师在处理非90度正交的型材对接时，往往会优先考虑这类带定位嵌合面的接头结构，而非传统的角码加螺栓的固定方案。从实际装配逻辑来看，这个结构件的尖头嵌合段并非做简单的导向插入，其斜切面的角度是和对接件的内凹斜腔完全匹配的，装配时不需要额外打定位销，只要将尖头段顺着斜腔推入，两个多面体构件就能自动完成周向定位，不会出现绕轴线偏转的问题，这一点在需要频繁拆装调整工位角度的实验设备上优势尤其明显，能省去每次拆装后反复校准对接面平行度的步骤。

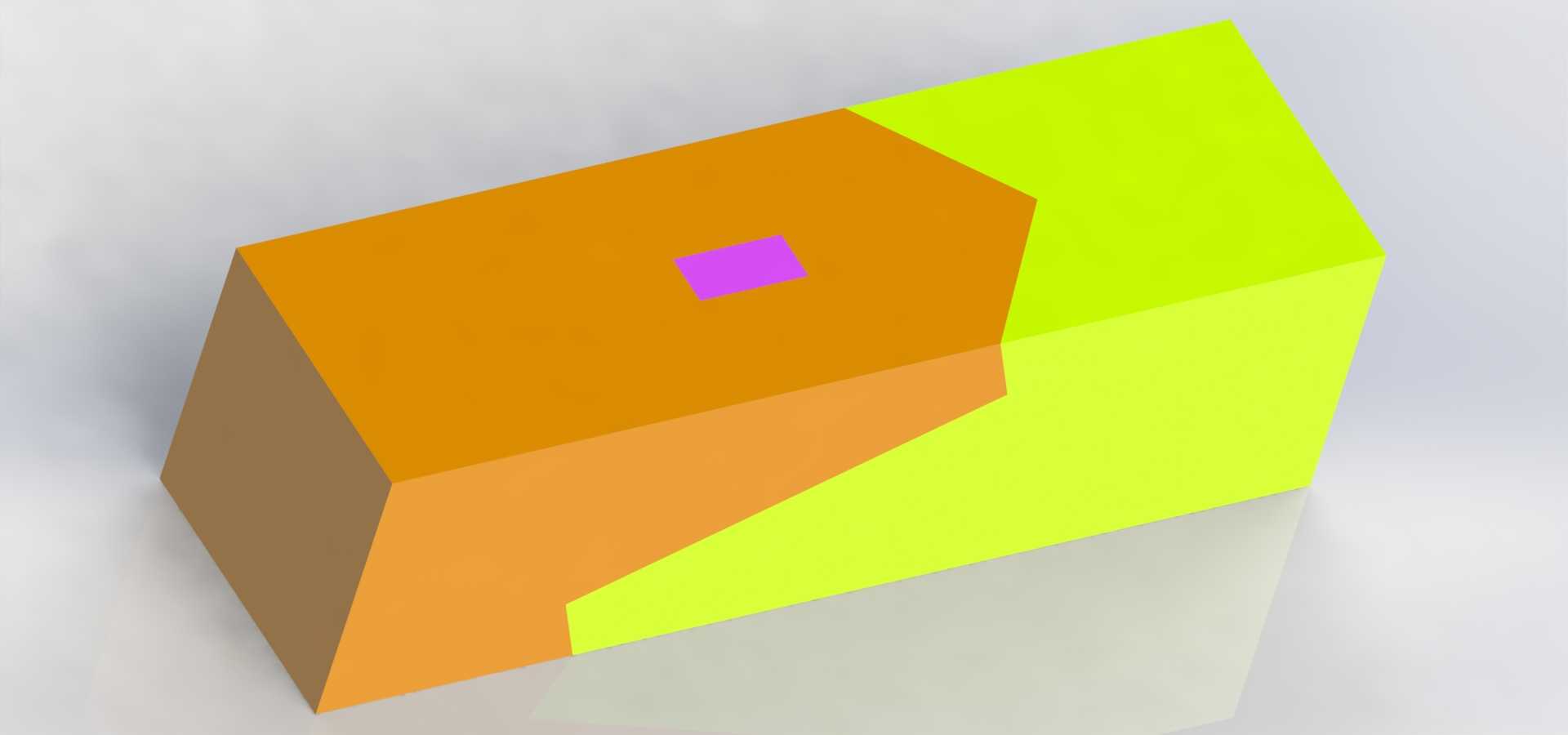

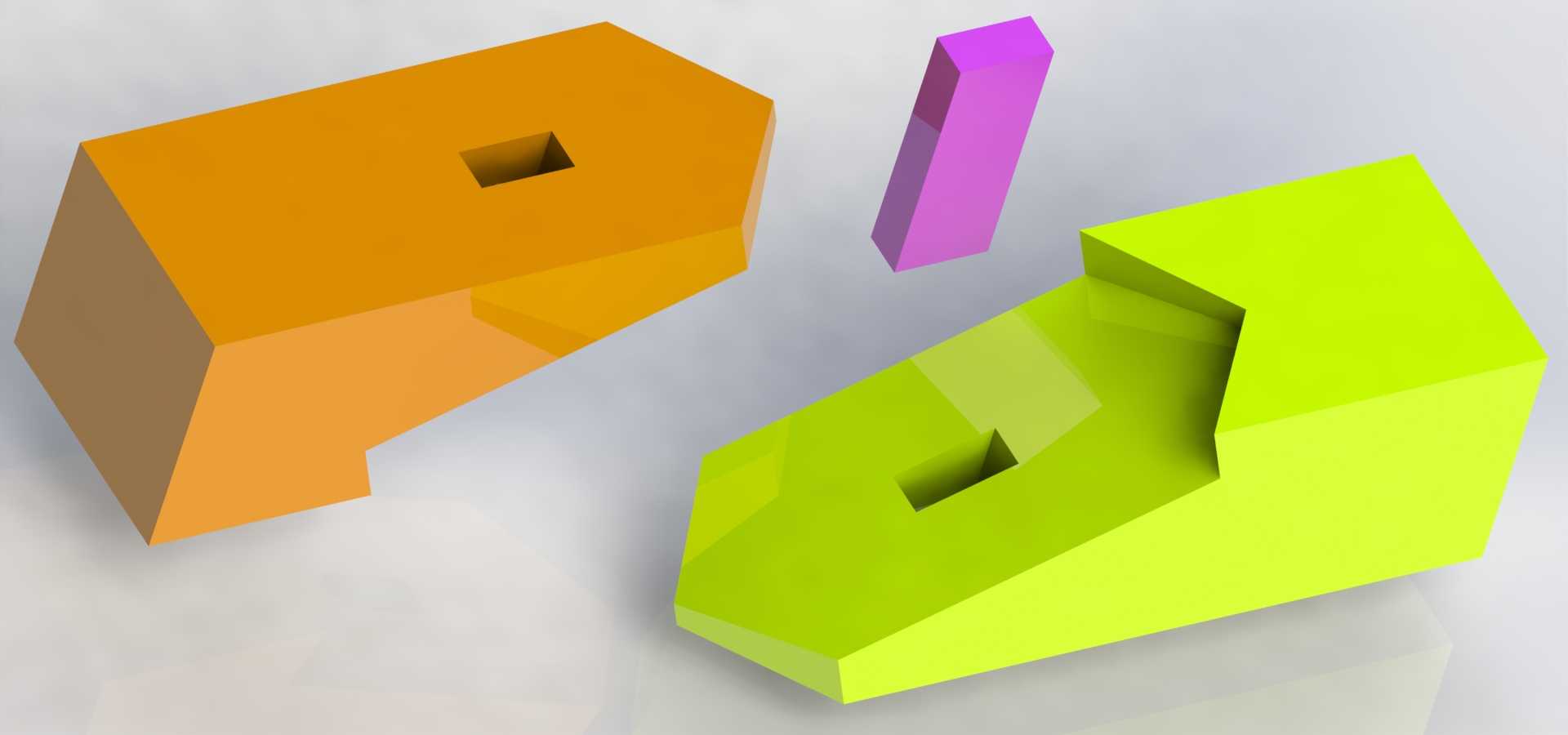

　　从结构设计的细节来看，这个接头的主体采用非对称多面体构型，其中一侧的亮黄色斜切面是主要的承载贴合面，橙色区域的顶面预留了一个小型的方形嵌槽，这个槽位并非工艺孔，而是用来嵌入锁紧弹片的定位槽——当接头推入对接腔到位后，弹片会自动卡入对接件内壁对应的卡槽内，实现无螺栓状态下的轴向预固定，后续如果需要永久固定，只需要在对接缝处打少量密封胶或者从侧面拧入一颗紧定螺钉即可，不需要在主承载面上加工螺栓过孔，能最大程度保证对接面的应力分布均匀，不会出现螺栓孔周边应力集中导致的构件变形问题。

　　关于安装边界的考量，设计时特意将嵌接段的尖头末端做了0.2mm的倒角处理，既可以避免装配时尖头刮伤对接腔的内壁涂层，也能在存在微小加工误差时起到导入作用，不需要对配合面做过高精度的研磨处理，普通CNC铣削加工就能满足装配要求，能有效降低加工成本。整个接头的外接轮廓没有突出的凸缘结构，对接完成后两个构件的外表面是完全齐平的，不会出现积灰的死角，这一点在食品包装生产线的外围护板拼接、洁净车间内的设备框架连接场景里非常实用，日常清洁时不需要特意清理接头位置的凸起缝隙，能满足洁净区域的卫生设计要求。

　　从受力特性来看，这种斜切嵌接的结构和传统的直插式接头相比，抗剪切能力要高出不少，斜切面的接触面积比同直径的直插端面大40%左右，当设备运行过程中产生垂直于对接轴线的振动载荷时，载荷会均匀分布在整个斜贴合面上，而不是集中在插接头的根部位置，能有效降低接头根部断裂的风险。在实际选型应用中，这类接头常被用在轻型输送线的侧护栏拼接、小型检测设备的外壳框架连接、以及教学用模块化机械实训装置的构件组合上，不需要复杂的安装工具，徒手就能完成初步嵌合定位，后续锁紧操作也只需要一把内六角扳手即可，非常适合需要快速重构布局的柔性生产场景。

　　另外在设计过程中，特意将非配合面的棱边做了R0.5的圆角处理，避免装配和维护过程中锋利的棱边划伤操作人员，符合机械安全设计的相关规范。嵌合面的表面粗糙度控制在Ra1.6即可，不需要做镜面处理，既可以保证配合面的贴合精度，也能保留适当的摩擦力，避免设备运行过程中接头出现松动移位。整个结构没有复杂的曲面特征，不管是采用机加工方式制作金属样件，还是采用3D打印方式制作塑料验证件，都能快速成型，不需要特殊的工装夹具，能大幅缩短样机制作的周期，在非标设备的快速迭代开发中能有效提升设计验证的效率。
