机械对接用L型壳接结构件

　　这类壳接结构件多应用在小型机电设备的壳体拼接、工装夹具的模块快接、低压电气柜的内部组件对接场景中，日常在自动化生产线的旁侧辅助工位、小型输送线的护罩拼接段、台式加工设备的外壳装配环节都能见到同类型结构的身影。它的核心作用是实现两个相邻壳体或结构段的无外露紧固件拼接，避免外接螺栓、卡扣带来的表面凸起，同时保证拼接后的结构具备足够的抗错位能力，不会因为设备运行的小幅振动出现接缝松脱、错位的问题。

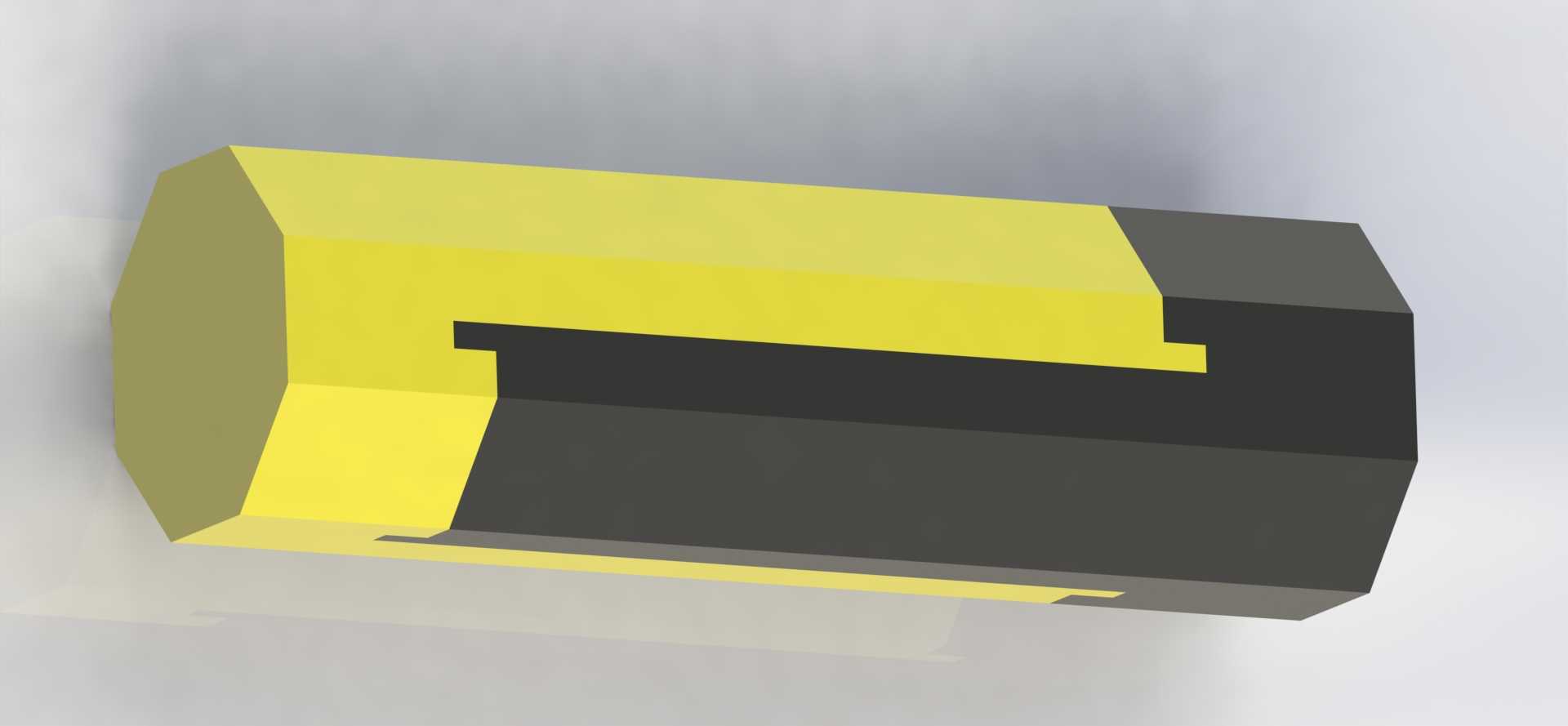

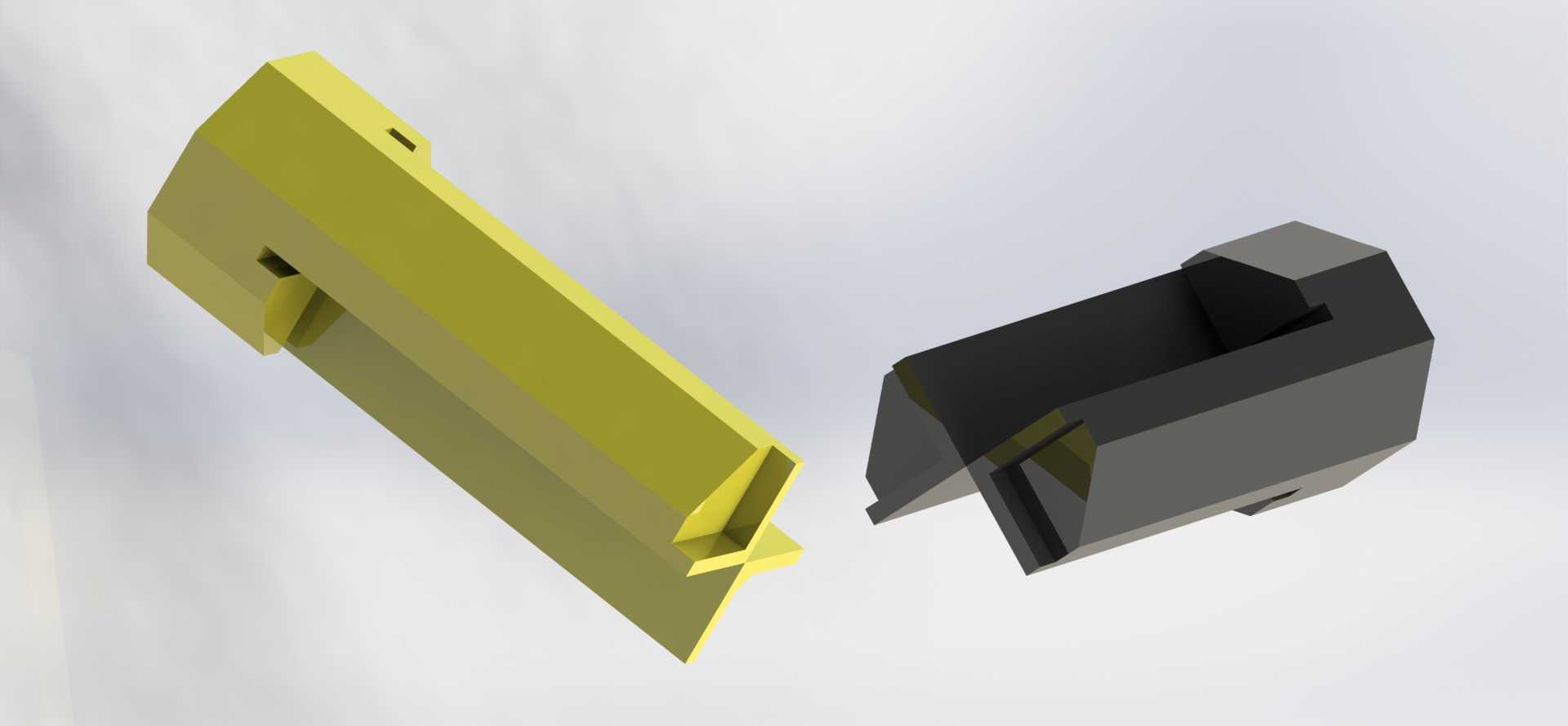

　　从结构设计逻辑来看，该构件采用L型弯折的主体形态，主体段为等截面的类矩形柱体，其中一侧端面为平整对接面，可与相邻壳体的端面完全贴合，贴合面的平面度公差控制在0.05mm以内，避免拼接后出现缝隙过大导致的防尘失效问题。主体上设置的凹凸嵌合结构是核心功能部位，凸起的卡接条与相邻构件的凹槽尺寸采用过渡配合，装配时可沿轴向滑入完成卡接，不需要额外的紧固件即可实现轴向与径向的双向限位，卡接条的边缘做了0.2mm的倒角处理，既可以避免装配时的锐边刮擦，也能引导对接件顺利滑入配合位，降低装配对位的难度。

　　在外形尺寸与安装边界上，该构件的整体长度控制在适配小型壳体拼接的范围内，主体截面的长宽比接近2:1，安装时不需要在对接的壳体上额外加工复杂的安装孔，仅需要在对应位置加工出与卡接条匹配的凹槽即可，凹槽的深度与卡接条的凸起高度保持一致，保证拼接后两个构件的外表面完全齐平，没有高低差。构件的壁厚采用均匀设计，整体壁厚保持在3mm左右，既可以保证结构的刚性，在承受150N的侧向推力时不会出现明显形变，也能避免壁厚不均导致的注塑或机加工过程中的变形问题。

　　实际使用过程中，这类壳接件不需要额外的锁紧配件，装配效率比传统的螺栓连接提升60%以上，同时因为没有外露的连接部件，设备外壳的整体美观度更好，也不容易在接缝位置积留灰尘、切削液等杂物，后期维护时只需要沿轴向滑出即可完成拆卸，不需要逐个拆除紧固件，大幅降低了设备维保的时间成本。在设计这类构件时，需要重点关注卡接配合面的公差取值，公差过大会导致拼接后松动，公差过小则会出现装配卡滞甚至无法装入的问题，同时要保证卡接条的受力方向与设备运行时的振动方向垂直，避免长期振动导致卡接结构松脱。另外，构件的外表面没有设置多余的凸起或凹槽，整体平整顺滑，在作为设备外壳的拼接构件时，可以直接在表面做喷塑、氧化等表面处理，不需要额外的打磨工序，适配多数工业设备的外观处理要求。
